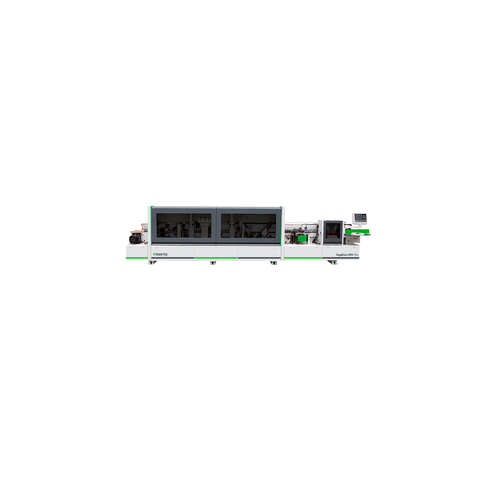

Кромкооблицовочный станок для мебельных деталей WOODTEC EdgeMatic 520С PRO

  ПАНЕЛЬ УПРАВЛЕНИЯ

  Перенастройка на 2 вида кромки одним нажатием на эконки на мониторе

  Управление осуществляется с помощью пульта с монитором «Touch Screen».

  Экран дисплея отображает настройки и рабочие параметры: температуру клея, индикацию работы узлов станка.

  Простое и понятное включение всех узлов.

  В случае неисправности на дисплее появляется описание неисправности.

  БЛОКИРОВКА ПОДАЧИ

   Блокируется подача детали на входе в стано к при недопустимом расстоянии между заготовками.

  УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ

  Для предварительной прифуговки заготовки перед приклеиванием кромки.

  Необходим для удаления сколов и ступеньки от подрезной пилы.

  Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части   инструмента.

  УЗЕЛ ПРЕДВАРИТЕЛЬНОГО ФРЕЗЕРОВАНИЯ

  Для предварительной прифуговки заготовки перед приклеиванием кромки.

  Необходим для удаления сколов и ступеньки от подрезной пилы.

  Удобная вертикальная перестановка фрез обеспечивает эффективное использование режущей части   инструмента.

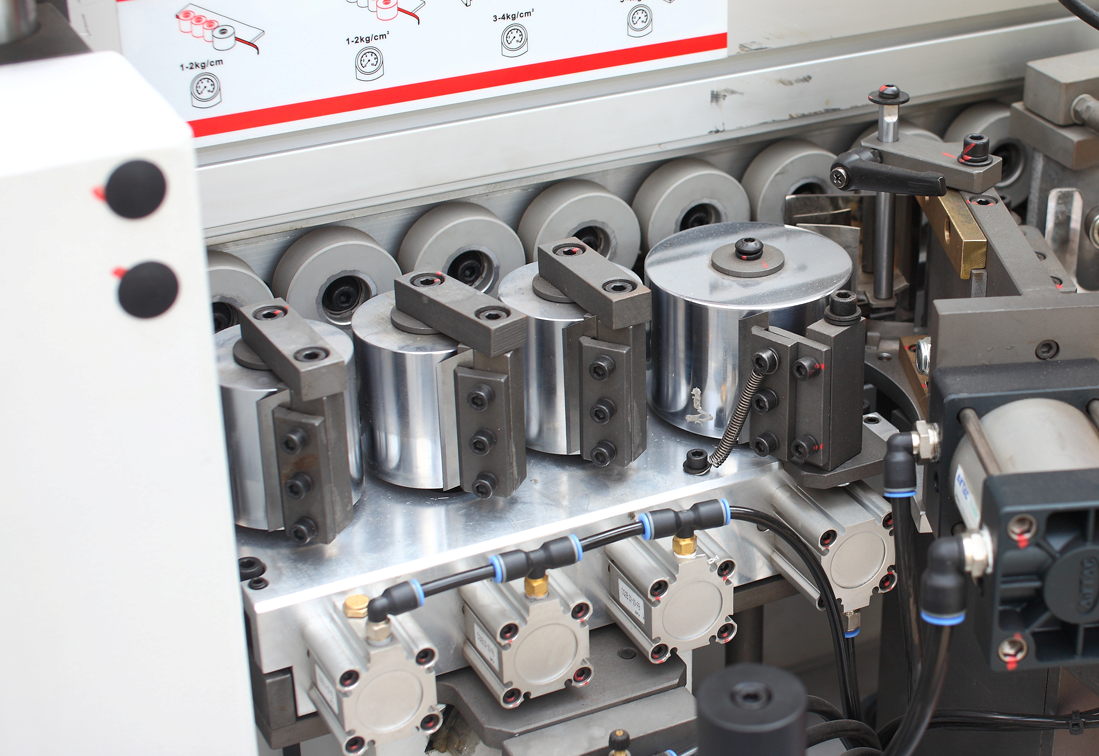

  ЗОНА ПРИЖИМА

  Оснащена главным прижимным роликом с приводом и тремя дожимными роликами позволяет прижать   любую       рулонную  кромку и полосовой материал - рейку.

  С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала.

  Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к   детали.     Если регулировка пресс группы осуществляется механически с помощью пружины, то одного   усилия на пресс валах   добиться не удастся, что приводит к частичному отклеиванию кромки.

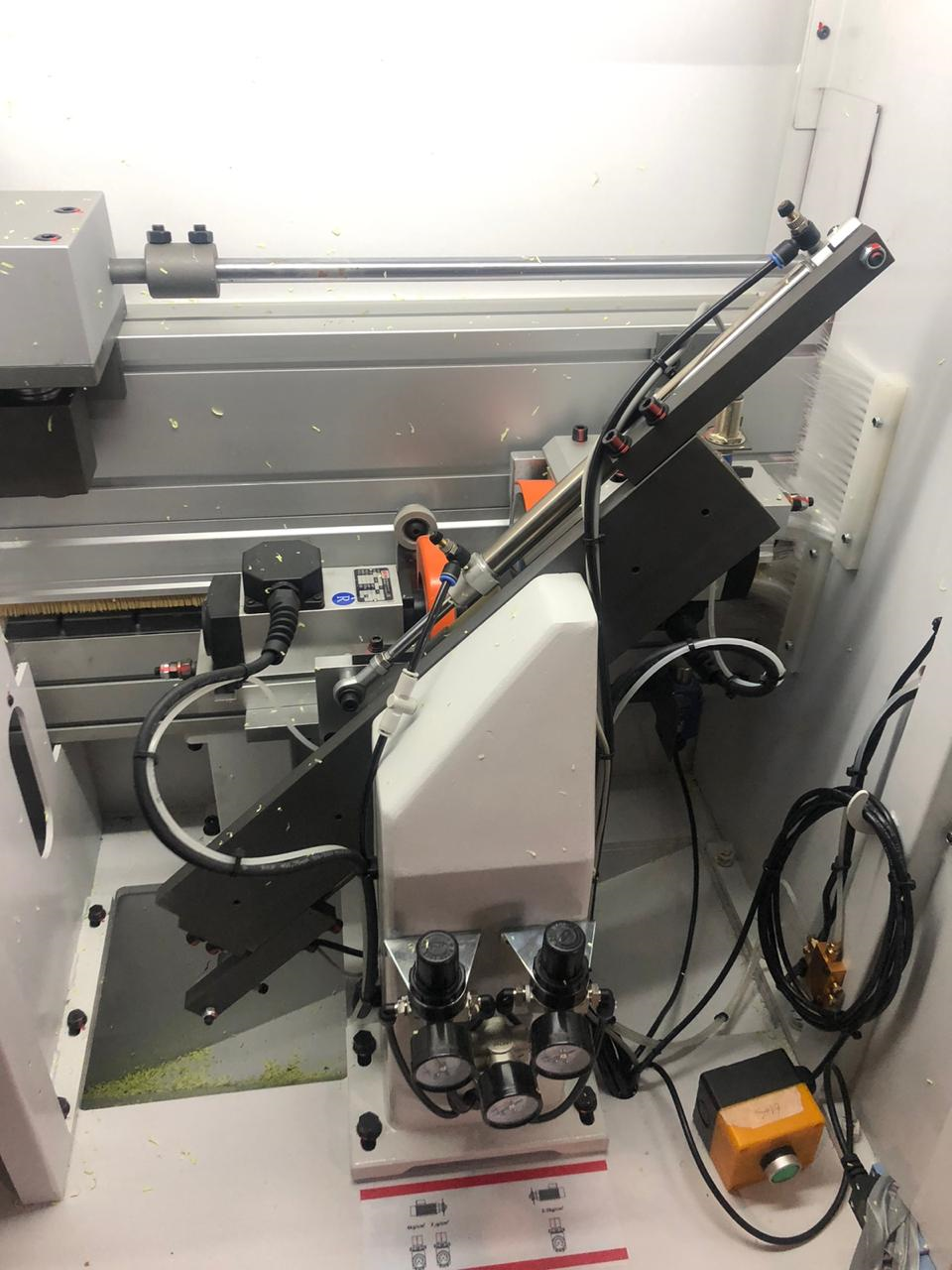

  ТОРЦОВОЧНЫЙ УЗЕЛ

   Предназначен для торцевания переднего и заднего свесов кромочного материала с тянущим торцовочным   резом, что     обеспечивает высокую точность.

  Оснащен 2 торцовочными пилами диаметром

  НАСТРОЙКА

   Удобная настройка передней и задней пилы с помощью двух ручек и выключатель подачи заготовки со   стороны   рабочих узлов позволяет быстро и точно настроить торцовочный узел.

  ОБСЛУЖИВАНИЕ

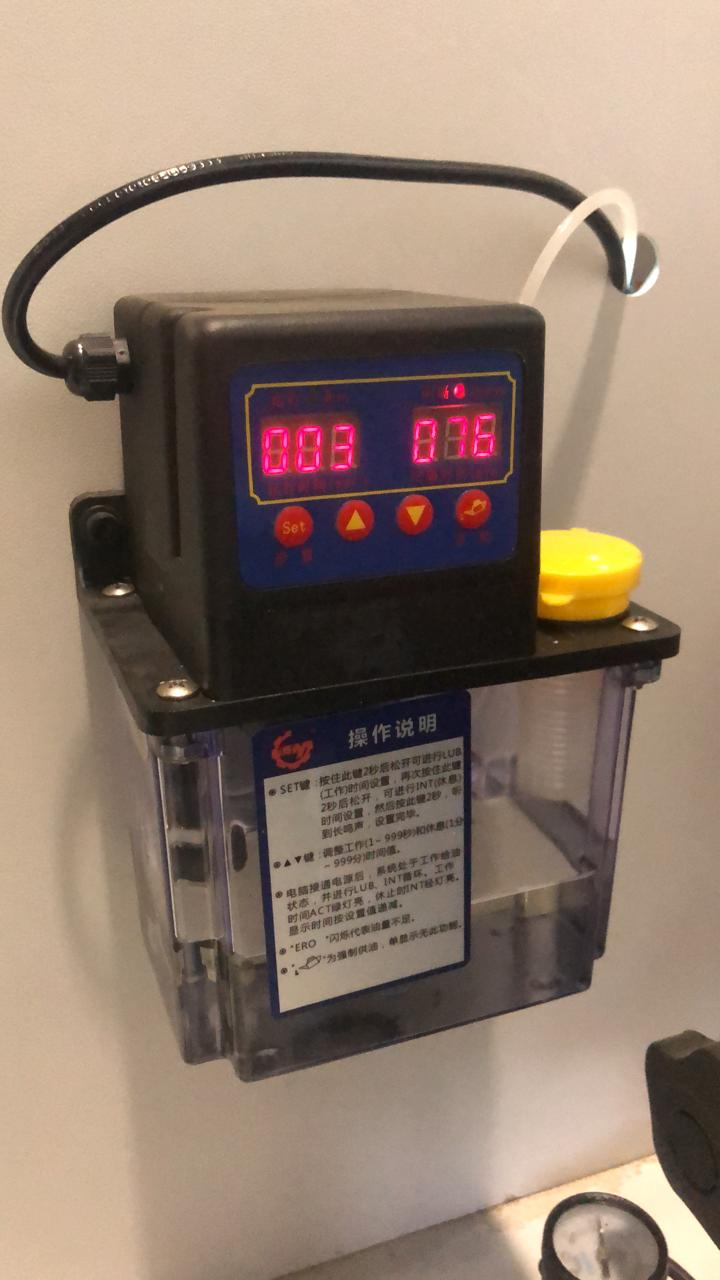

  Узел оснащен системой автоматической смазки направляющих. Система обеспечивает стабильную работу   узла в   течении всего срока эксплуатации и сводит к минимуму обслуживание оператором.

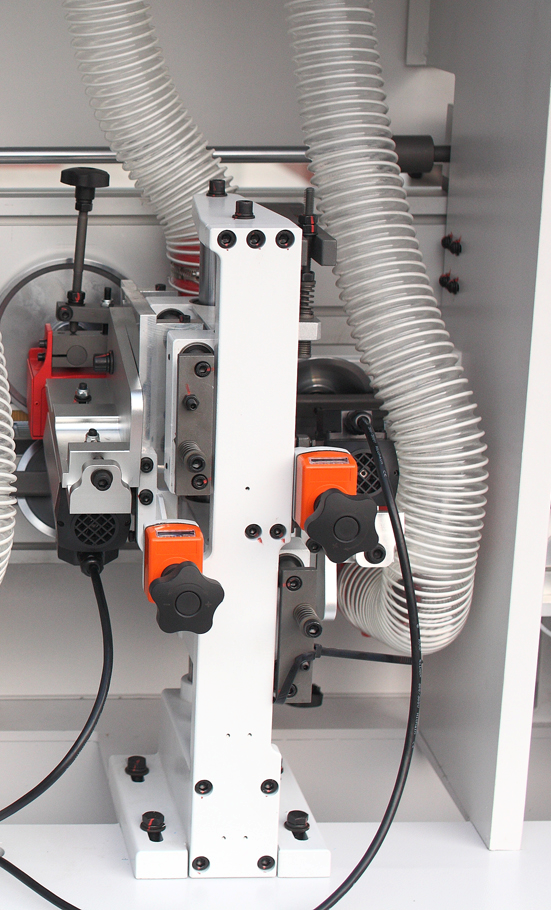

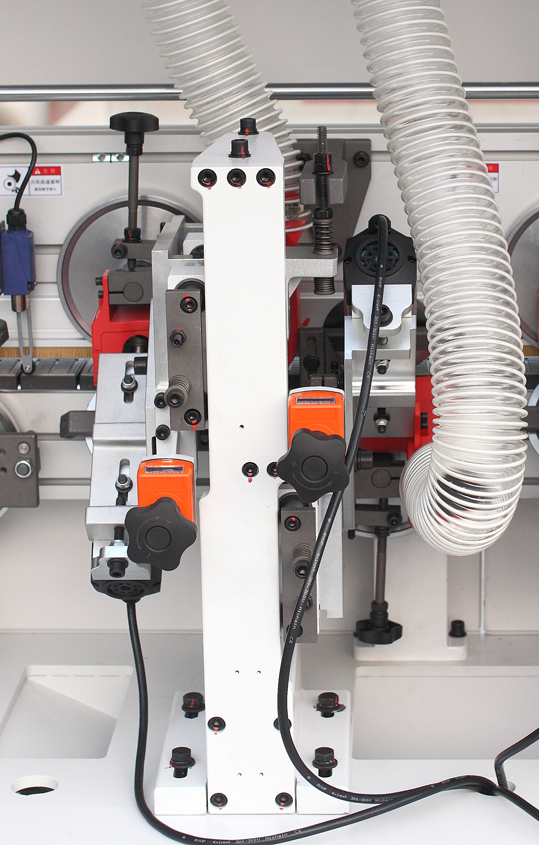

  I УЗЕЛ ФРЕЗЕРОВАНИЯ СВЕСОВ (ЧЕРНОВОЙ)

  II УЗЕЛ ФРЕЗЕРОВАНИЯ СВЕСОВ (ЧИСТОВОЙ)

  Служит для финишного (ЧИСТОВОЙ) фрезерования верхних и нижних свесов заготовки.
  Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки.
  Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления.
  Экономия времени на перенастройку.
  Узел фрезерования свесов с 2-мя двигателями 0,75 кВт;
  Частота 200 Гц;
  Скорость вращения 12 000 об/мин.

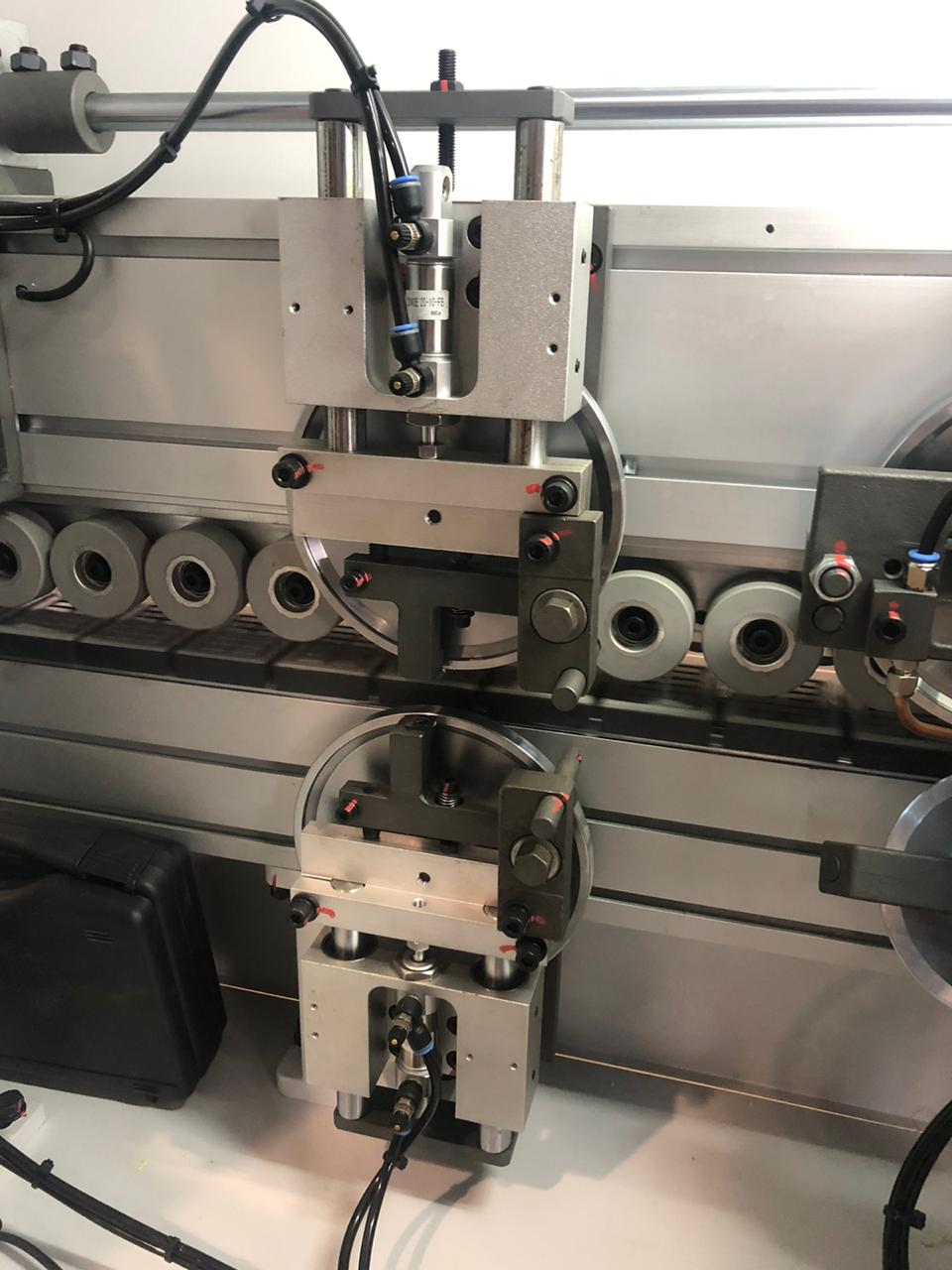

  УЗЕЛ РАДИУСНОЙ ЦИКЛИ

  Автоматическая перенастройка узла с помощью пневматики на 2 типа кромки.
  Быстрое и удобное позиционирование узла в рабочей зоне с пульта управления.
  Экономия времени на перенастройку.

  УЗЕЛ ПЛОСКОЙ ЦИКЛИ

  Предназначен для удаления остатков клея с клеевого соединения.

  С верхним и нижним копирами, которые находятся на минимальном расстоянии от края заготовки, что   позволяет с   высокой точностью отслеживать профиль детали.

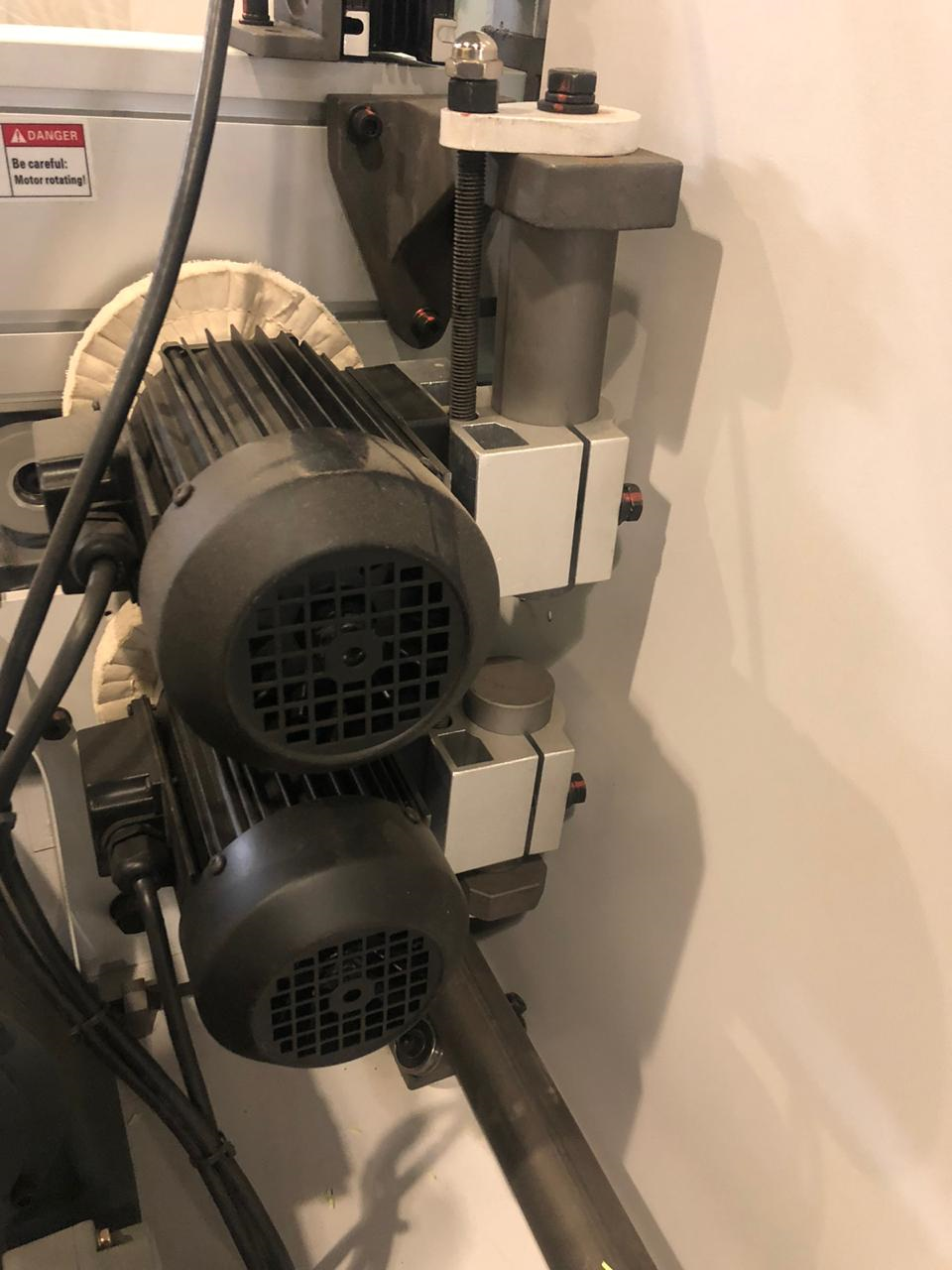

  ПОЛИРОВАЛЬНЫЙ УЗЕЛ

  Полировальный узел служит для очистки обработанной части кромки, придания ей естественного цвета и блеска.

  ПОДЪЕМ ПРИЖИМНОЙ БАЛКИ

  Настройка на толщину детали производиться с пульта управления. На пульте задается толщина детали и     прижимная балка автоматически устанавливается на заданную толщину.

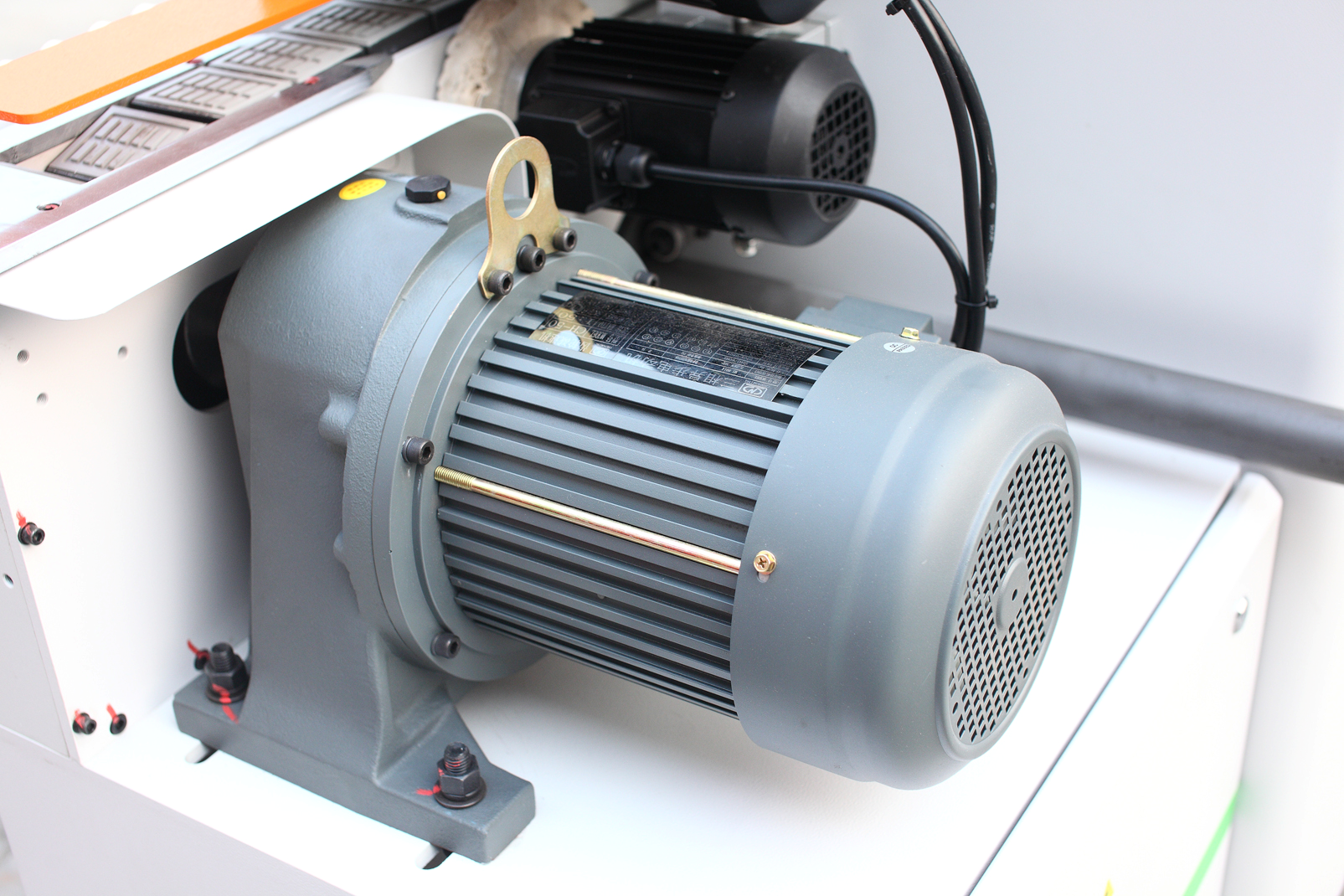

  На рисунке показан электропривод прижимной балки.

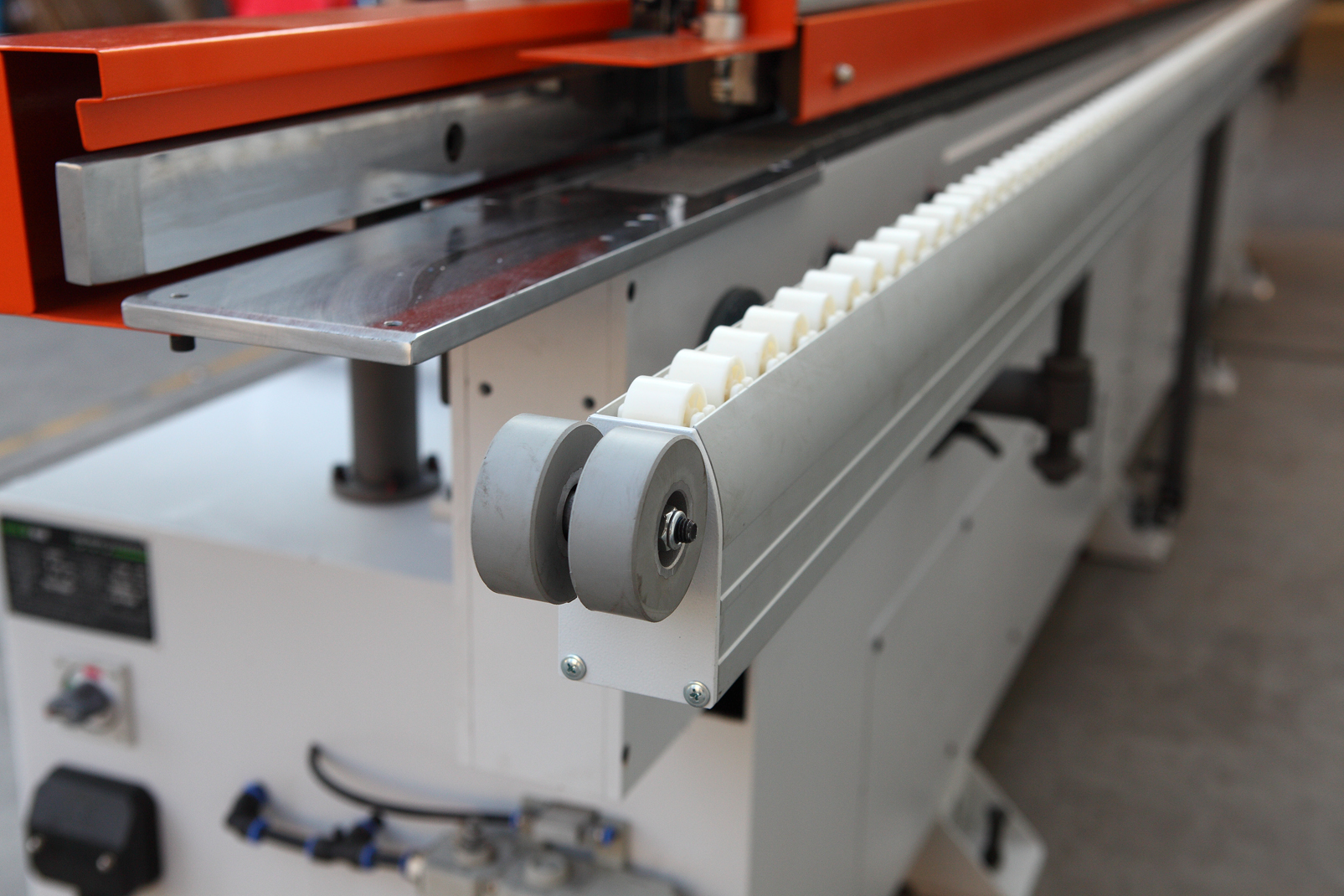

  Поддержка заготовки

 балка снабжена резиновым колесом до и после вспомогательной балки, чтобы предотвратить попадание и   выход пластины из материала.
