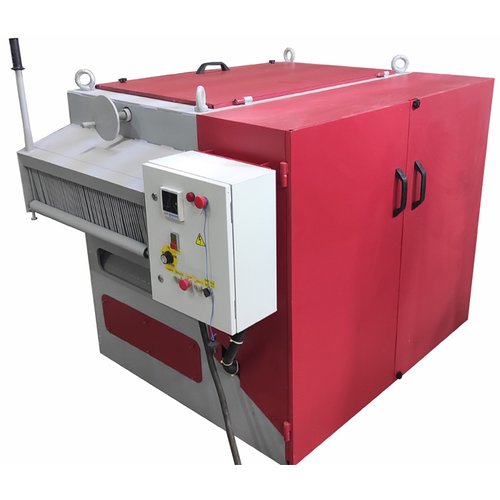

Станок дисковый многопильный ЦМД-205 NEXT

Производитель: Геликон
Цена по запросу

Пилы в комплект станка не входят

Модели:

С двигателем 45 кВт

С двигателем 55 кВт

С двигателем 75 кВт

Поделиться

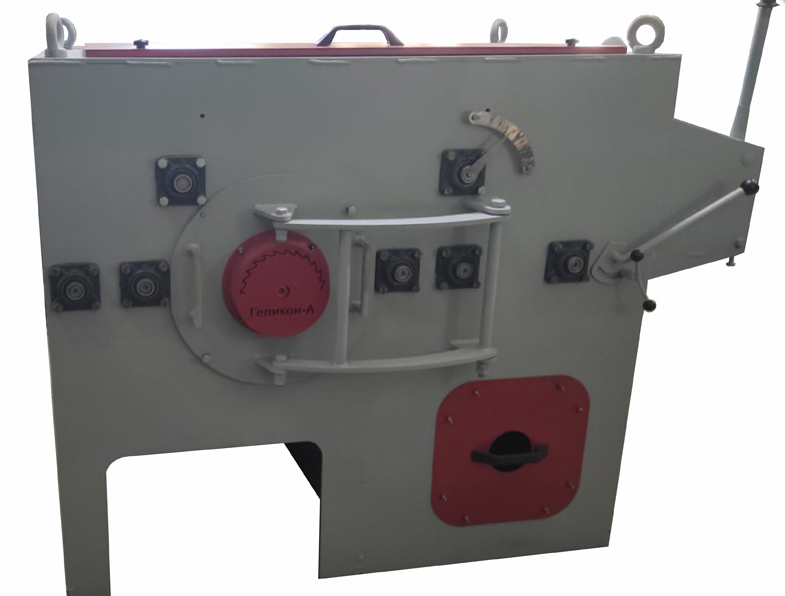

Станок дисковый многопильный двухвальный ЦМД-205 NEXT

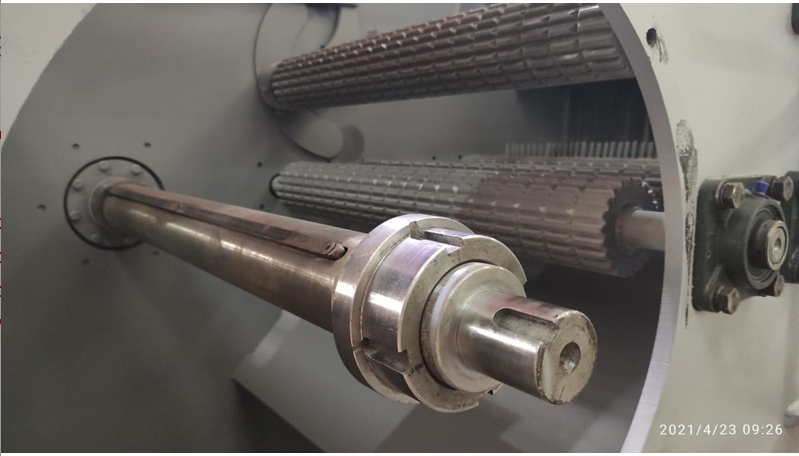

Станок представляет собой станину из листового металла толщиной 16 мм, на которой смонтирован приводной, пильный узел и привод подачи. Необходимое расстояние между дисковыми пилами устанавливается специальными распорными втулками (проставками). Станок имеет двухрядную когтевую завесу с верхними и нижними когтевыми шторками. Перемещение бревна осуществляется приводными рябухами (7 шт), что обеспечивает высокую точность перемещения заготовки и прямолинейность хода. Скорость перемещения имеет плавную регулировку, через частотный преобразователь. Привод пильного вала осуществляется от электродвигателя 55 кВт,75 кВт (45 кВт по спец заказу) и частотой вращения 3000 об/мин через клиноременную передачу, что снижает вибрации передаваемые от работающего двигателя на пильный вал и увеличивает долговечность подшипниковых опор вала, способствует повышению качества обрабатываемых поверхностей. Посадочный диаметр дисковых пил - 75 мм (с двумя шпоночными пазами). Применение в станке 1-го пильного вала дает возможность распиливать брус толщиной до 205 мм пилами малого диаметра и небольшой толщины пропила, что увеличивает выход пиломатериала.

Преимущества станка ЦМД-205 NEXT

  • Высота заготовки до 205 мм - позволяет производить широкий ассортимент продукции.
  • Плавная регулировка хода - позволяет выбирать максимальную скорость в зависимости от толщины заготовки, что увеличит производительность станка.
  • Плавный пуск двигателя - обеспечивает защиту от перегрузки в электрической сети.
  • Расстояние между крайними пилами 700 мм - увеличенный размер постава позволит иметь запас в случае пиления неровных заготовок (а также с широким комлем).
  • Две когтевые защиты (верхняя и нижняя) - обеспечивает дополнительную безопасность оператора при работе станка.
  • Нижние приводные рябухи (5 шт) - обеспечивает высокую точность перемещения заготовки и прямолинейность хода.
  • Наличие амперметра - позволяет отслеживать уровень нагрузки и предотвращать возможную критическую ситуацию.
  • Специальные распорные втулки (проставки) входят в стоимость станка.
Род тока питающей сети переменный трехфазный
Частота тока,Гц 50
Используемое напряжение, В 380
Ширина обрабатываемого материала
наибольшая, мм 740
наименьшая, мм 10
Толщина обрабатываемого материала
наибольшая, мм 205
наименьшая, мм 40
Длина обрабатываемого материала, мм, не менее 800
Скорость резания, м/c, не менее 58
Номинальная скорость подачи, м/мин 0-21
Количество пил, шт., не более 10
Просвет станка мм 750
Расстояние между крайними пилами, мм, не более 700
Диаметр пил, мм 350,400,450,550
Номинальный диаметр посадочной шейки под инструмент, мм 75
Рекомендуемые пилы 550х75х5,1/3.5/(18z+18)+6
Номинальная частота вращения вала, об/мин 2500
Номинальное расстояние от пола до рабочей поверхности стола, мм 900
Норма обслуживания, чел 2
Редуктор червячный NMRW090-25-56
Количество электродвигателей многопила, шт 2
Электродвигатель главного привода (пильного вала) номинальная мощность, кВт 75, 45*, 55*
Номинальная частота вращения, об/мин 2950
Электродвигатель привода подачи (подающих рябух):
номинальная мощность, кВт 3
номинальная частота вращения, об/мин 1400
Суммарная мощность электродвигателей, кВт 78
Масса, кг 1950
Габаритные размеры станка
длина, мм 1850
ширина, мм 1500
высота, мм 1510
