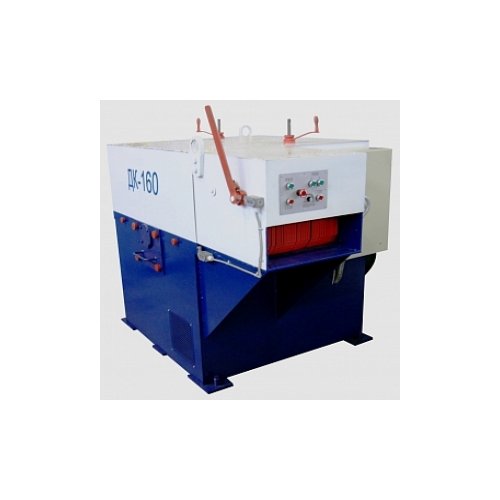

Станок многопильный круглопильный «ДК-160»

Цена по запросу

Предназначен для прямолинейной продольной распиловки досок и брусьев в деревообрабатывающих производствах, может эксплуатироваться в лесопильных линиях , как станок второго ряда.

Поделиться

Предназначен для прямолинейной продольной распиловки досок и брусьев в деревообрабатывающих производствах, может эксплуатироваться в лесопильных линиях , как станок второго ряда. На станке применена плавная регулировка скорости подачи заготовки, что позволяет производить распиловку заготовки разной ширины и высоты без остановки на перенастройку скорости подачи.

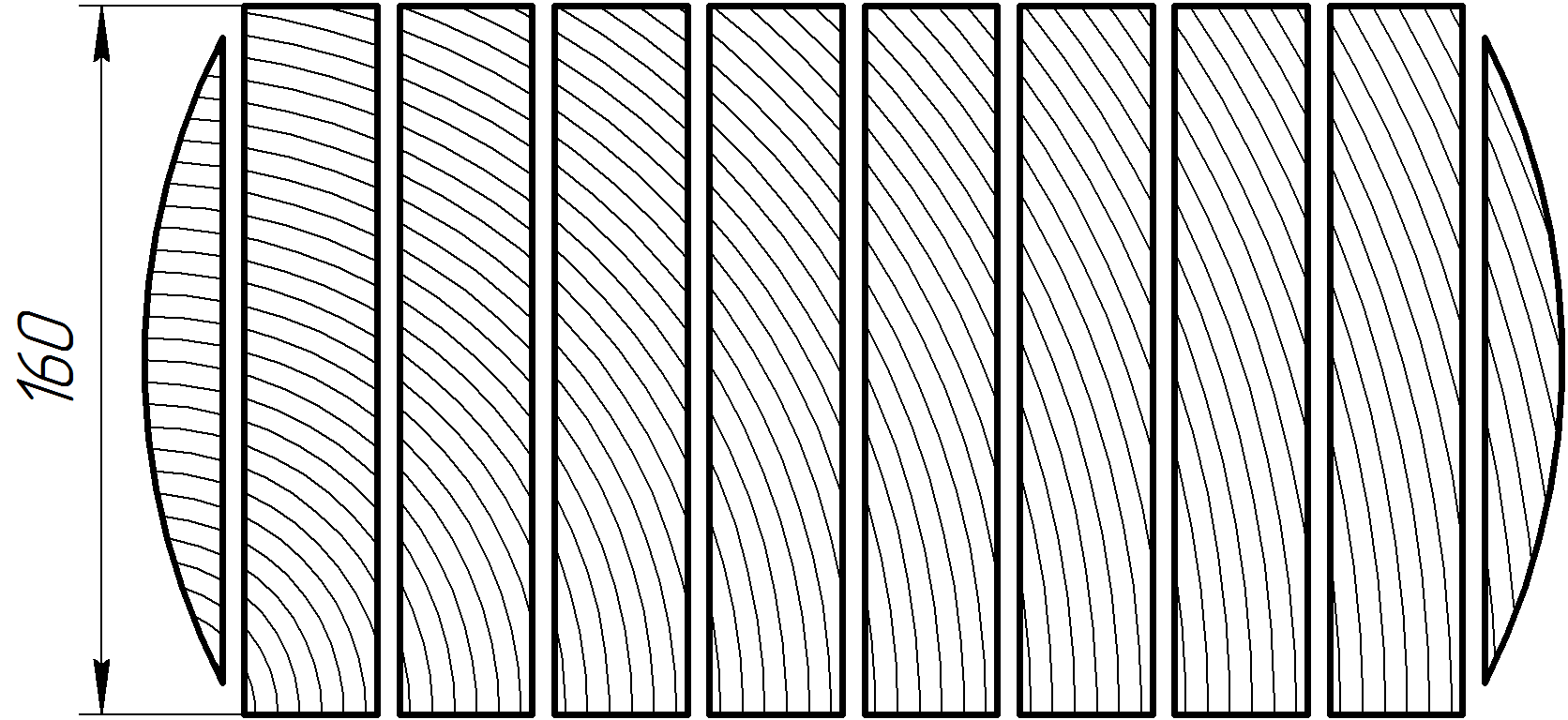

Схема распиловки лафета

Область применения:

Многопильные станки "ДК-160" получили широкое применение на средних и высокопроизводительных лесопильных цехах и участков в качестве станков второго ряда.

Отличительные особенности:

увеличен диаметр вала до 75 мм;вал имеет трёхопорное исполнение;массивная и тяжёлая станина, общая масса станка 2000 кг;бесступенчатая скорость подачи до 30 м/мин;при производстве станков используются только стандарные узлы и детали, которые по мере износа и при капитальных ремонтах не нужно покупать именно у производителя. Используются подшипники известных фирм: SKF и FAG; электрика и электроника Schnaider Electric

Конструктивные особенности

ПУЛЬТ УПРАВЛЕНИЯ

Удобный и понятный пульт управления, позволяет оперативно управлять всеми функциями станка.



МЕХАНИЗМ ПОДАЧИ

Механизм подачи приводится в действие с помощью мотор-редуктора, через систему отклоняющихся и передающих звездочек, соединенных единой цепью. Это позволяет синхронизировать скорость вращения подающих вальцов и обеспечить равномерность подачи бруса.

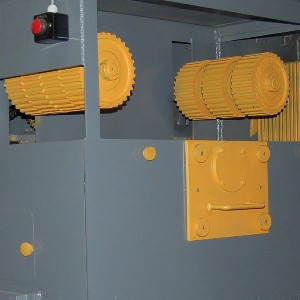

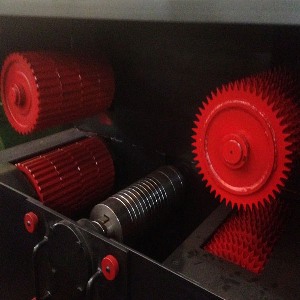

ПОДАЮЩИЕ ВАЛЬЦЫ

Рифленые массивные подающие вальцы осуществляют надежную (без проскальзывания) подачу бруса и обеспечивают высокую геометрию и точность получаемых пиломатериалов.

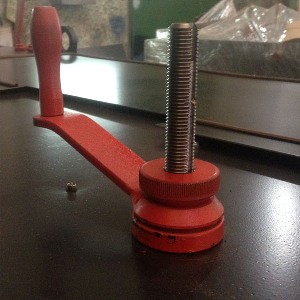

РЕГУЛИРОВКА ВЕРХНИХ ПОДАЮЩИХ ВАЛЬЦОВ

Регулировка верхних подающих вальцов по толщине бруса осуществляется раздельно через винтовую передачу.

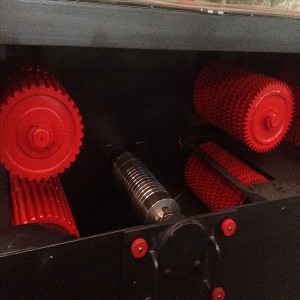

ПИЛЬНЫЙ УЗЕЛ

Шпиндель пильного узла установлен на высокоточных подшипниках SKF (FAG), исключающих биение пильного вала.





ТРЕХОПОРНОЕ ИСПОЛНЕНИЕ ПИЛЬНОГО ВАЛА

Трёхопорное исполнение вала, а также увеличенный диаметр вала -75 мм позволяет вести распиловку одновременно десятью пилами, при этом максимальное расстояние между крайними пилами 360 мм !

Третья опора имеет быстросъемное исполнение для замены постава пил.

Высокая точность изготовления и жесткость трёхопорного вала позволяет получать пиломатериалы с высокой чистотой поверхности и точными геометрическими параметрами за счёт отсутствия биения вала, а в следствие этого отсутствует и дополнительное трение пилы о стенки пропила.



ДВОЙНАЯ КОГТЕВАЯ ЗАЩИТА

Двойная когтевая защита на входе станка препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке.

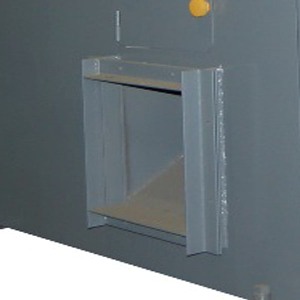

УДАЛЕНИЕ ОТХОДОВ

Под пильным узлом предусмотрен технологический проем для удаления отходов. А также предусмотрено специальное окно для ворошения отходов, в случае их уплотнения!

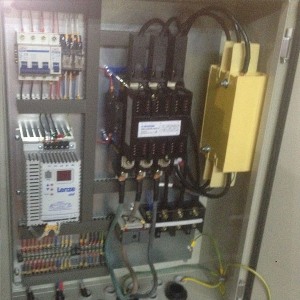

КОМПЛЕКТУЮЩИЕ

При производстве станков используются только стандарные узлы и детали, которые по мере износа и при капитальных ремонтах не нужно покупать именно у производителя. Используется электрика и электроника Lenze.



Род тока питающей сети переменный
Частота тока, Гц 50
Используемое напряжение, В 380
Электродвигатель пильного вала
Количество, шт 1
Частота вращения (асинхр.), Об/мин 3000
Мощность, кВт 45
Электродвигатель привода подачи
Количество, Шт. 1
Мощность, кВт 2,2
Частота вращения (асинхр.), Об/мин 980
Диаметр пильного вала, мм 75
Скорость подачи заготовки, м/мин до 30
Ширина обрабатываемого материала
Наибольшая, мм 500
Наименьшая, мм 50
Толщина обрабатываемого материала
Наибольшая, мм 160
Наименьшая, мм 40
Длина заготовки , не менее, мм 840
Масса, кг 2000
Максимальный диаметр пил, мм 520
Габаритные размеры пилорамы
-длина, мм 2000
-ширина, мм 1200
-высота, мм 1600
