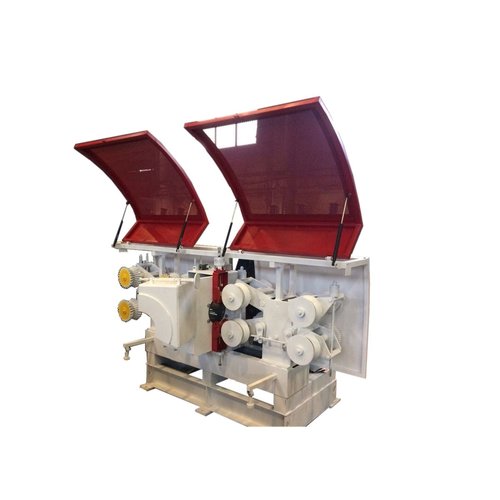

Станок 680С оцилиндровочный

Цена по запросу

680С предназначен для обработки круглых лесоматериалов хвойных пород с целью изготовления оцилиндрованных бревен.

Поделиться

Станок модели 680С предназначен для обработки круглых лесоматериалов хвойных пород с целью изготовления оцилиндрованных бревен. Станок может применяться на нижних складах лесозаготовительных предприятий, на площадках лесхозов и др. Станок может эксплуатироваться в закрытом неотапливаемом помещении при температуре окружающей среды от -16°до +30°С.

За одну подачу из бревна можно получить пиломатериал точных размеров, с высоким качеством поверхности. При обработке бревно подвергается одной рабочей операции: оцилиндрованию.

Отличительные особенности конструкции и комплектации станка

- Преобразователь частоты, обеспечивающий плавную регулировку скорости подачи.

- Высококачественные подшипники оцилиндровочного узла.

- Один комплект оснастки.

Рабочие узлы

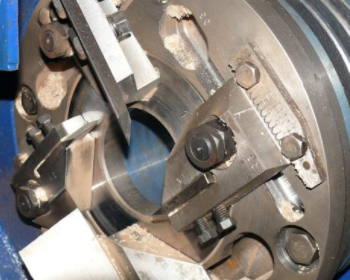

Оцилиндровочный узел

Узел осуществляет оцилиндровку неокоренного бревна ,то есть после прохождения бревна через данный узел получается цилиндр различного диаметра (от 70 до 160 мм), калиброванного по всей длине заготовки.

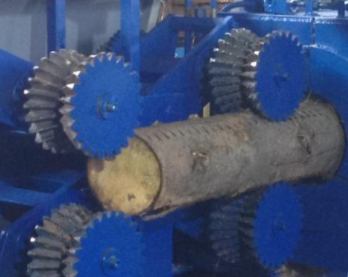

Система подачи

Специально разработанный прижимной механизм обеспечивает необходимое и достаточное давление для нормальной подачи бревна. Блок рябух, в отличие от всех конкурентов, синхронизирован с помощью зубчатых соединений, что позволяет оперативно перестраиваться на необходимый диаметр подаваемой заготовки.

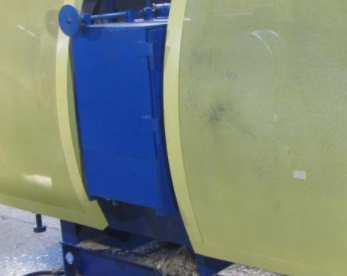

Защитные кожухи

Металлические кожухи станка, выполненные в виде решетки, обеспечивают надежную защиту оператора и предоставляют возможность осуществлять визуальный контроль за узлами станка непосредственно в процессе работы.

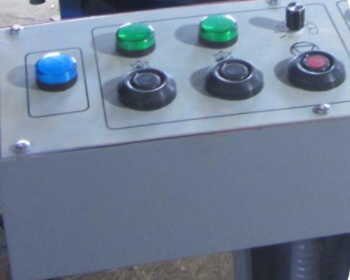

Пульт управления

Эргономичный выносной пульт управления специально создан для эффективной и комфортной работы оператора.





Место для установки станка выбирают так, чтобы обеспечить удобный доступ ко всем частям станка и достаточную освещенность. Станок устанавливается на фундаменте с глубиной заложения, выбираемой в зависимости от грунта, но не менее 600 мм, и крепится к нему шестью фундаментными болтами диаметром 16 мм. После установки на фундамент производится выверка станка на горизонтальность с помощью уровня, устанавливаемого на основании станка. Наибольшее допускаемое отклонение от горизонтальности 0,2 мм на длине 1000 мм. Выверенный станок подливается на фундаменте цементным раствором, после затвердевания которого гайки фундаментных болтов затягиваются.

Возможные варианты оснасток для комбинированного станка 680С для обработки тонкомера:

В комплект оснасток входят:
- комплекты ножей;
- ролики для оцилиндрованного бревна

Размеры обрабатываемого бревна, мм:
Диаметр наибольший в комле 210
Диаметр минимальный в вершине 70 (60 под заказ)
Припуск на обработку при оцилиндровке, мм не более: 50
Длина обрабатываемого бревна, мм:
наибольшая, не более: 6500
наименьшая, не менее: 1500
Скорость подачи (плавная регулировка), м/мин: 1-8
Диаметр бревна после оцилиндровки, мм: 70,80,90,100,110,120,130,140,160
Частота вращения оцилиндровочной головки, об/мин: 1200
Номинальная мощность привода, кВт:
подачи: 2500
оцилиндровочного шпинделя: 1500
Габаритные размеры, мм, не более:
Длина: 2400
Ширина: 1280
Высота: 1290
Масса, кг, не более: 2000
Характеристика электрооборудования
Род тока питающей цепи: трёхфазный переменный
Номинальная частота, Гц: 50
Номинальное напряжение сети, В:
в цепи питания двигателей: 380
в цепи управления: 110
Количество электродвигателей, шт.: 2
Электродвигатель оцилиндровочной головки:
Номинальная мощность, кВт: 22
Номинальная частота вращения, об/мин: 3000
Электродвигатель привода подачи:
Номинальная мощность, кВт: 1,1
Номинальная частота вращения, об/мин: 1000
