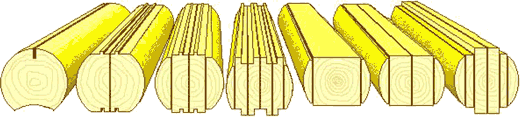

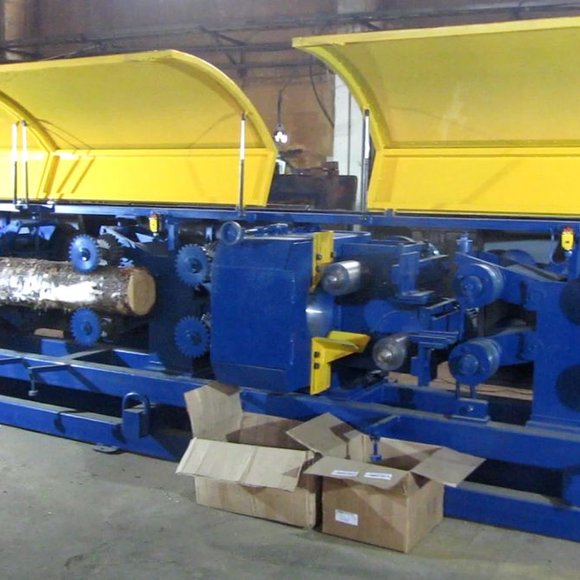

692С предназначен для переработки круглых тонкомерных лесоматериалов с целью изготовления оцилиндрованных бревен, оцилиндрованных бревен с продольным пазом под укладку в сруб, шпунтованного трёхкантного цилиндрованного бруса, бруса, заготовки под половую и обшивочную доски, обрезной доски различного сечения.
Поделиться

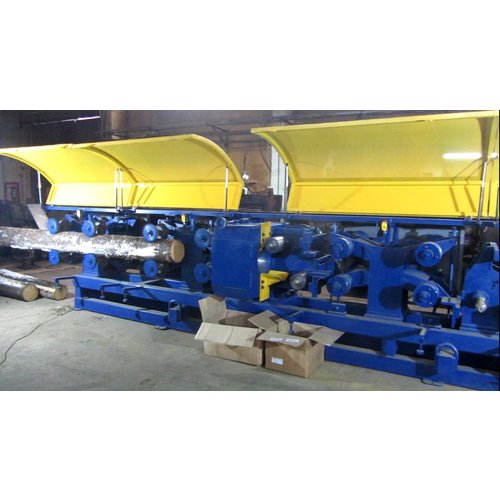

Станок Оцилиндровочный
Размеры получаемого изделия с припусками на дальнейшую обработку (усушку) и допусками на получаемые размеры задаются покупателем при заказе станка.
В цену станка 692С входит одна оснастка для получения одного вида пиломатериала. Оснастку для получения других, перечисленных выше видов пиломатериала, необходимо заказывать дополнительно.
За одну подачу из бревна можно получить пиломатериал точных размеров, с высоким качеством поверхности. При обработке бревно подвергается трем рабочим операциям:
оцилиндрованию, фрезерованию, распиловке.
- Преобразователь частоты, обеспечивающий плавную регулировку скорости подачи.
- Высококачественные подшипники оцилиндровочного узла.
- Один комплект оснастки.

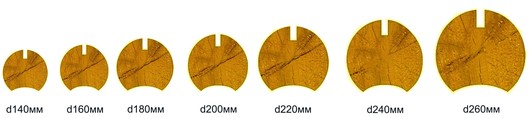

- Получение оцилиндрованного бревна с продольным и компенсационным пазом d 140-260 мм.
- Получение пиломатериала и бруса из d 120-240 мм.
|
|

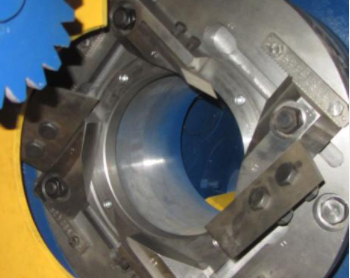

Оцилиндровочный узел Узел осуществляет оцилиндровку неокоренного бревна ,то есть после прохождения бревна через данный узел получается цилиндр различного диаметра (от 120 до 260 мм ), калиброванного по всей длине заготовки. |
|
|

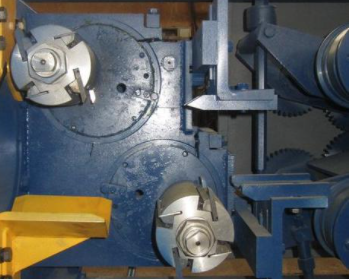

Оцилиндровочный и фрезерный узлы После оцилиндровки у заготовки появляется база - ось бревна. Эта база сохраняется на всех этапах обработки. Следовательно, верхняя и нижняя фрезы будут расположены симметрично относительно оси бревна. |
|
|

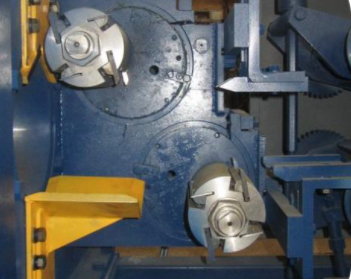

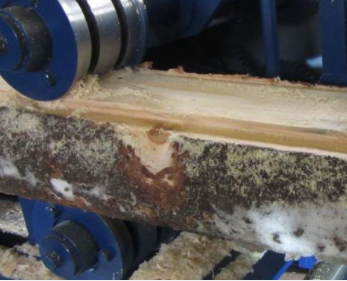

Фрезерный узел Данный узел осуществляет обработку заготовки сверху и снизу для получения определенного профиля, соответствующего карте раскроя. |
|
|
Пильный узел Данный узел осуществляет распиловку заготовки на готовый пиломатериал различного сечения, зависящего от варианта раскроя. При получении заготовок для срубов данный узел отключается. |
Место для установки станка выбирают так, чтобы обеспечить удобный доступ ко всем частям станка и достаточную освещенность. Станки для переработки тонкомера устанавливается на фундаменте с глубиной заложения, выбираемой в зависимости от грунта, но не менее 600 мм , и крепится к нему шестью фундаментными болтами диаметром 16 мм . После установки на фундамент производится выверка станка на горизонтальность с помощью уровня, устанавливаемого на основании станка. Наибольшее допускаемое отклонение от горизонтальности 0,2 мм на длине 1000 мм . Выверенный станок подливается на фундаменте цементным раствором, после затвердевания которого гайки фундаментных болтов затягиваются.
В комплект оснасток входят:
- 2 корпуса фрез в сборе;
- комплекты ножей;
- набор межпильных дисков с фланцами;
- ролики для индивидуальных схем раскроя (полусрубы, половые доски);
- текстолитовые опоры (там, где они предусмотрены);
- втулки к универсальным роликам.
- заказать лесопильное обрудование на сайте или по телефону + 375 29 121 70 01.
Возможно изготовление оснасток для раскроя под заказ.
| Максимальный диаметр обрабатываемого бревна в комле, мм | 360 |
| Длина обрабатываемого бревна, мм: | |
| Наименьшая, не менее | 2800 |
| Скорость подачи, м/мин | 0,3 - 6 |
| Высота пропила наибольшая, мм (при работе 4-х пил) | 180 (до 200 мм, под заказ)* |
| 120; 140; 160; | |
| Диаметр бревна после оцилиндровки, мм | 180; 200; 220; |
| 240; 260 | |
| Размеры устанавливаемых пил, мм | |
| Диаметр посадочный | 50 |
| Диаметр наружный | 500 (560*) |
| Частота вращения, об/мин: | |
| Оцилиндровочной головки | 920 |
| Фрез | 2925 |
| Пил | 1450 |
| Номинальная мощность привода: | |
| Подачи | 1,1х4=4,4 |
| Оцилиндровочного шпинделя | 37 |
| Пил | 37 |
| Фрезерных узлов | 7,5х3=22,5 |
| Габаритные размеры, мм: | |
| Длина | 6840 |
| Ширина | 1870 |
| Высота | 1340 |
| Масса, кг | 6000 |
