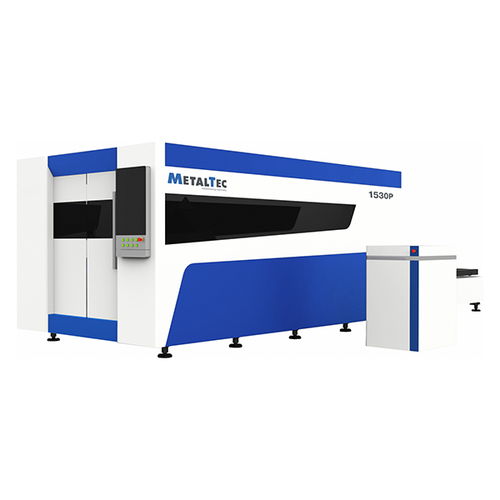

Оптоволоконный лазерный станок для резки металла MetalTec 1530P

Оптоволоконный станок лазерной резки MetalTec 1530P

НАЗНАЧЕНИЕ:

Лазерный станок по металлу MetalTec 1530P предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Лазерный станок с ЧПУ по металлу представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, аллюминиевых и титановых сплавов, оцинкованного листа.

СФЕРЫ ПРИМЕНЕНИЯ СТАНКОВ:

Оптоволоконные лазеры имеют широкую сферу применения: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.

КОМПЛЕКТАЦИЯ:

ОСОБЕННОСТИ СТАНКА:

1. Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.
2. Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО₂ с одинаковой мощностью.
3. Стабильность и большой ресурс работы станков: время службы достигает до 400 000 часов.
4. Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО₂.
5. Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.

ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

	ЧУГУННАЯ СТАНИНА Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.
	ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЛЮМИНИЯ Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.
	ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ) Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров. Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность.
	ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ) За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
	КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка всемирно известного производителя YYC (Тайвань). Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.
	ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» 1000 Вт Станок оснащен лазерным источником компании «Raycus»(Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.
	ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ) Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции. Двигатели по осям X, Y – 1 кВт Двигатель по оси Z – 0,4 кВт
	ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO) Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ): Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода; Более высокий КПД; Облегченная конструкция - вдвое компактней и легче редукторов других видов; Не требуют обслуживания в процессе эксплуатации
	РЕЖУЩАЯ ГОЛОВКА RAYTOOLS BT109 (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ) Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.
	СИСТЕМА АВТОМАТИЧЕСКОЙ СМЕНЫ СТОЛОВ Наличие сменного стола, обеспечивает увеличение производительности в несколько раз, и позволяет выполнять резку практически без остановки. Смена происходит в автоматическом режиме.
	КАБИНЕТНАЯ ЗАЩИТА Защитная кабина с встроенной системой аспирации, нейтрализует металлическую пыль и газ. Тем самым защищая оператора и персонал производства от воздействия излучения и возникающих под действием температуры вредных газообразных веществ.
	ПНЕВМАТИЧЕСКИЕ ЭЛЕМЕНТЫ SMC (Япония) Станок оснащен вспомогательными пневмовалами, для облегчения и безопасности загрузки рабочего стола станка, а также перемещения листа по поверхности рабочего стола. Пневматическая система от ведущего производителя: SMC (Япония)
	СТОЙКА УПРАВЛЕНИЯ Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows. Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
	ЧИЛЛЕР HANLI H-1000 Автоматический чиллер для охлаждения излучателей лазерных станков. Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.
	ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «CYPCUT» Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д. AutoCAD, CorelDRAW, plt, AI, dxf
	АСПИРАЦИОННАЯ УСТАНОВКА Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.

СИСТЕМА УПРАВЛЕНИЯ

СИСТЕМА УПРАВЛЕНИЯ CypCut Система управления CypCut представляет собой систему программного обеспечения, предназначенного для лазерной резки, которая включает в себя не только управление процессом лазерной резки, но и управление слоями, обработку изображений, настройку процесса резки, планировании траектории обработки, моделирование процесса резки.

ВОЗМОЖНОСТИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

Программное обеспечение поддерживает форматы графических данных AI, DXF, PLT, Gerber, LXD и другие, а также поддерживает международный стандарт G-кода, разработанный Mater Cam, Type 3, Wentai и др. Автоматическая оптимизация при открытии/импортировании DXF и других файлов, в том числе: удаление повторяющихся линий, объединение кромок, удаление мелких изображений, автоматическое разделение внутренних и внешних контуров и произведение сортировки. Вышеуказанные функции могут быть выполнены вручную. Поддержка функций редактирования и набора, включая: увеличение и уменьшение масштаба, перенос, отражение, вращение, выравнивание, копирование и комбинирование. Простые в использовании настройки внешних и внутренних направляющих, компенсации зазоров, микро-соединений, перемычек, и так далее. Различие внутреннего и внешнего контура, определение направления компенсации зазора в соответствии с внутренним и внешним контуром, проверка направляющих. Поддержка разрыва и соединения кривых, сглаживания кривых, преобразования текста в кривые, группировки/разгруппировки объектов. Функция автоматического размещения, которая позволяет сократить время разработки проекта и уменьшить количество отходов. Простое заполнение при помощи большого разнообразия шаблонов. Для функций автоматической и ручной сортировки поддерживается настройка порядка обработки изображений в группе. Специальная функция просмотра позволяет выполнять проверку порядка обработки более интерактивным способом, чем моделирование. Поддерживаются режимы двух-стадийного прожига, последовательного прожига, группового предварительного прожига. Настройка режимов зависит от мощности лазера, частоты, вида лазера, типа используемого газа, давления воздуха, тока, времени задержки и высоты отслеживания процессов прожига и резки. Настройка в реальном времени частоты и мощности, настройка параметров для плавного старта. Библиотека материалов хранит в себе все параметры обработки, которые можно повторно использовать для этого материала. Возможность создания точки восстановления в любой точке после остановки или временной остановки; запуск обработки из любой позиции. Программное обеспечение поддерживает резку труб и плоского материала, резку пересекающихся линий. Поддержка отслеживания высоты резки после выхода за пределы листа. Автоматический поиск кромки и точное позиционирование. Поддержка 30 видов ПЛК и более 50 программируемых процессов. Программируемые входы и выходы, программируемый аварийный вход. Удаленное управление системой при помощи беспроводного пульта и Ethernet.

СЛЕДУЕТ ВЫДЕЛИТЬ РЯД ПРЕИМУЩЕСТВ П.О:

• Управление и настройка необходимых узлов лазерного комплекса;
• Отдельные параметры режимов раскроя и врезки;
• Автоматическая оптимизация задания раскроя;
• Улучшенная функция перфорации - FLYCUT;
• Оптимальное расположение деталей - NESTING;
• Функция охлаждения контура реза - LEAD POS;
• Функция микро-перемычек - MICRO JOINT;
• Функция обработки сложных контуров - PULSECUT;
• Функция вырезки контуров, лежащих на одной прямой - LINESECUT;
• Управление параметрами лазерного источника;
• Защита режущей головы;
• Дистанционная диагностика;
• Дружелюбный интерфейс.

Автоматическая оптимизация задания раскроя включает в себя ряд АВТОМАТИЧЕСКИХ ФУНКЦИЙ П.О:

ТЕХНОЛОГИЯ FLYCUT

Данная технология оптимизирует обработку тонких металлов. Система осуществляет раскрой не отдельными объектами, а распознает все контуры, лежащие на одной прямой и после режущая голова в высоком темпе проходит весь лист по определённой прямой. Данная функция значительно экономит время обработки при перфорации листа.

ТЕХНОЛОГИЯ NESTING

Позволяет разместить, максимально необходимое количество деталей на обрабатываемом листе, также учитывается параметр минимизации отходов. Таким образом, экономится время на подготовке задания. Также опция высчитывает время обработки данного задания. Это позволяет точно высчитать себестоимость готового изделия.

ТЕХНОЛОГИЯ LEAD POS

Обеспечивает расстановку охлаждающих точек по контуру детали для предотвращения перегрева обрабатываемой поверхности и облоя в зоне реза. Данная функция актуальна для раскроя металла на низких скоростях, углах и мелких элементах.

ТЕХНОЛОГИЯ MICRO JOINT

Автоматическое размещение перемычек по контуру раскроя. Благодаря данной опции готовое изделие не выпадает после раскроя, а также предотвращает разворот детали перпендикулярно заготовке. Актуально для изготовления декоративных деталей из нержавеющей стали, где царапины недопустимы.

ТЕХНОЛОГИЯ PULSECUT

Технология PulSeCut предназначена для высококачественной обработки сложных контуров. Функция позволяет обрабатывать определённые участки контуров (углы, близко расположенные участки) в импульсном режиме. Переключение между PulSeCut и обычным режимом осуществляется автоматически в соответствии с настройками. PulSeCut позволяет установке переключаться между непрерывным и импульсными режимами резки даже в пределах одного контура.

ТЕХНОЛОГИЯ LINESECUT

LineSeCut осуществляет вырезку не каждой детали по отдельности, а всех контуров, лежащих на одной прямой, что существенно сокращает время обработки тонколистовых металлов. Оптическая головка в высоком темпе построчно проходит весь лист, производя вырезку контуров на соответствующем отрезке. Экономия времени особенно заметна при резке перфорированных решеток.

Также доступны функции компенсации толщины лазерного луча, для достижения абсолютно точных размеров изготавливаемой продукции. Возможность выставлять точки вреза вне контура обработки заготовки под произвольным углом и на разных расстояниях, как в автоматическом так и в ручном режимах.

Управление координатной системой обеспечивается как со стойки ЧПУ, так и с помощью беспроводного пульта, что значительно облегчает позиционирование режущей головы по отношению к заготовке, а также упрощает работу оператора станка.

БЕЗОПАСНОСТЬ:

ФУНКЦИЯ ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ ЛИСТА

Эта функция позволяет автоматически определять позиционные выступы и угол поворота заготовки на столе станка и скорректировать программу резки, если это потребуется. Если материал расположен на паллете не ровно, то кромки материала будут определены с помощью детектора и материал будет программно повёрнут в необходимые координаты.

НОВОЕ ПОКОЛЕНИЕ МОДУЛЕЙ БЕЗОПАСНОГО СЛЕДОВАНИЯ

Режущая головка сохраняет постоянное расстояние с заготовкой в процессе резания, это снижает риск столкновений. Станок перестанет резать при малейшем столкновении с препятствием. Это снижает уровень аварийности и улучшает производительность резания.

СИСТЕМА АВТОМАТИЧЕСКОГО ОТСЛЕЖИВАНИЯ ЗАЗОРА

Система автоматически отслеживает зазор между лазерной головой и листом металла, предотвращает пропуски при раскрое тонких металлов. Позволяет раскраивать даже «горбыль».

ФУНКЦИЯ АВАРИЙНОГО СИГНАЛА НИЗКОГО ДАВЛЕНИЯ ВСПОМОГАТЕЛЬНОГО ГАЗА

Предоставляет возможность отслеживания и контроля наличия газов в магистралях.

ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА СИГНАЛИЗАЦИИ

Сигналы со всех узлов, имеющих обратную связь, поступают на интерфейс через центр управления, когда оборудование работает с ошибкой, и по коду ошибки можно определить неисправность.

РЕЖУЩАЯ ГОЛОВКА RAYTOOLS BM111 (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)

Лазерная оптическая головка Raytools C автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки. Оптимальная конструкция с водяным охлаждением позволяет лазерной головке работать непрерывно и стабильно в течение длительного времени при высокой мощности лазера.
