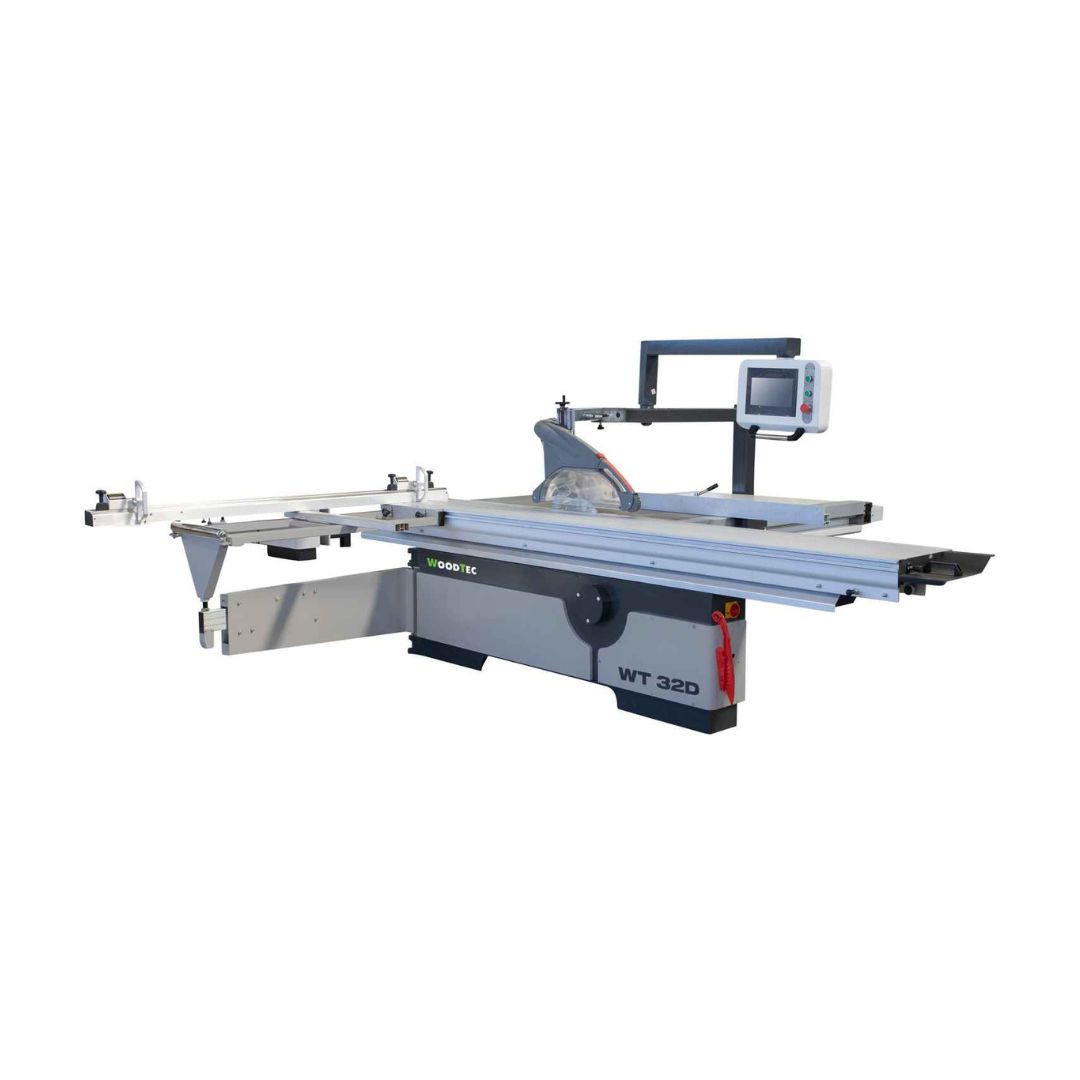

Форматно-раскроечный станок WoodTec WT-32D

Производитель: WoodTec Китай
от 37838 руб. 48926

*окончательная стоимость зависит от расходов на логистические услуги*

Длина подвижного стола: 3200 мм

Мощность: 6,6 кВт

Вес: 950 кг



Поделиться

Форматник WoodTec WT-32D купить

Назначение

Форматный станок предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов. Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.

Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.

Схемы обработки



Конструктивные особенности

Конструктивные особенности

Станина

Основой всех узлов и элементов станка является массивная станина, которая гарантирует отсутствие вибраций и обеспечивает стабильную работу и огромный ресурс станка. Станина станка сварная, имеет жесткую пространственную конструкцию, а также обладает значительной массой. Станина проходит процесс отжига для снятия внутренних напряжений в сварных швах

Пильный узел

Пильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников. Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения пил. Централизованная система смазки позволяет оперативно обслуживать станок, не прибегая к его остановке и частичной разборке

Управление станком и параллельным упором

Дисплей Touch-Screen от одного из ведущих производителей электроники и систем управления позволяет управлять станком и настройкой ширины раскроя с пульта, который эргономично расположен на уровне глаз оператора. Такое решение позволяет увеличить производительность р и сокращает количества брака при раскрое материала Управление станком осуществляется через ЧПУ контроллер. Сам упор перемещается посредством сервомотора по высокоточной шарико-винтовой паре.

Роликовая каретка

Роликовая каретка шириной 410 мм. с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы. Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.

Конструкция форматного стола

Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила. Откидные упоры оснащены блоками цифровой индикации, что позволяют быстро и точно настроить станок на необходимый размер. Это обечпечивает сокращение количества брака при раскрое материала

Защитный кожух пилы

Защитный кожух пилы с роликами качения по заготовке легко регулируется по высоте, обеспечивая качественное пылеудаление, а также защиту оператора. Такая конструкция позволяет исключить из раскроя расклинивающий нож без снятия защитного кожуха.

Электрошкаф

Все основные электрокомпоненты станка находятся в отдельном пылезащищенном шкафу, позволяя станку работать стабильно и без с





Размер подвижного стола, мм 3200*410
Ход подвижного стола, мм 3200
Наибольший диаметр пилы, мм 300-400
Высота пропила, мм 80
Диаметр подрезного полотна, мм 120
Диаметр шпинделя пилы, мм 30
Диаметр шпинделя подрезного полотна, мм 20
Наклон пильного узла, ° 45-90
Двигатель, кВт 5,5
Двигатель подрезного устройства, кВт 5,5
Двигатель подрезного устройства, кВт 1,1
Скорость пилы, об/мин 4500/6000
Скорость подрезного полотна, об/мин 7000/8000
Диаметр патрубка стружкоприемника пильного узла/ Ограждения основной пилы, мм 100/80
Общая установленная мощность, кВт 6,6
Габаритные размеры
Длина, мм 3330
Ширина, мм 3350
Высота, мм 1510
Вес, кг 950
