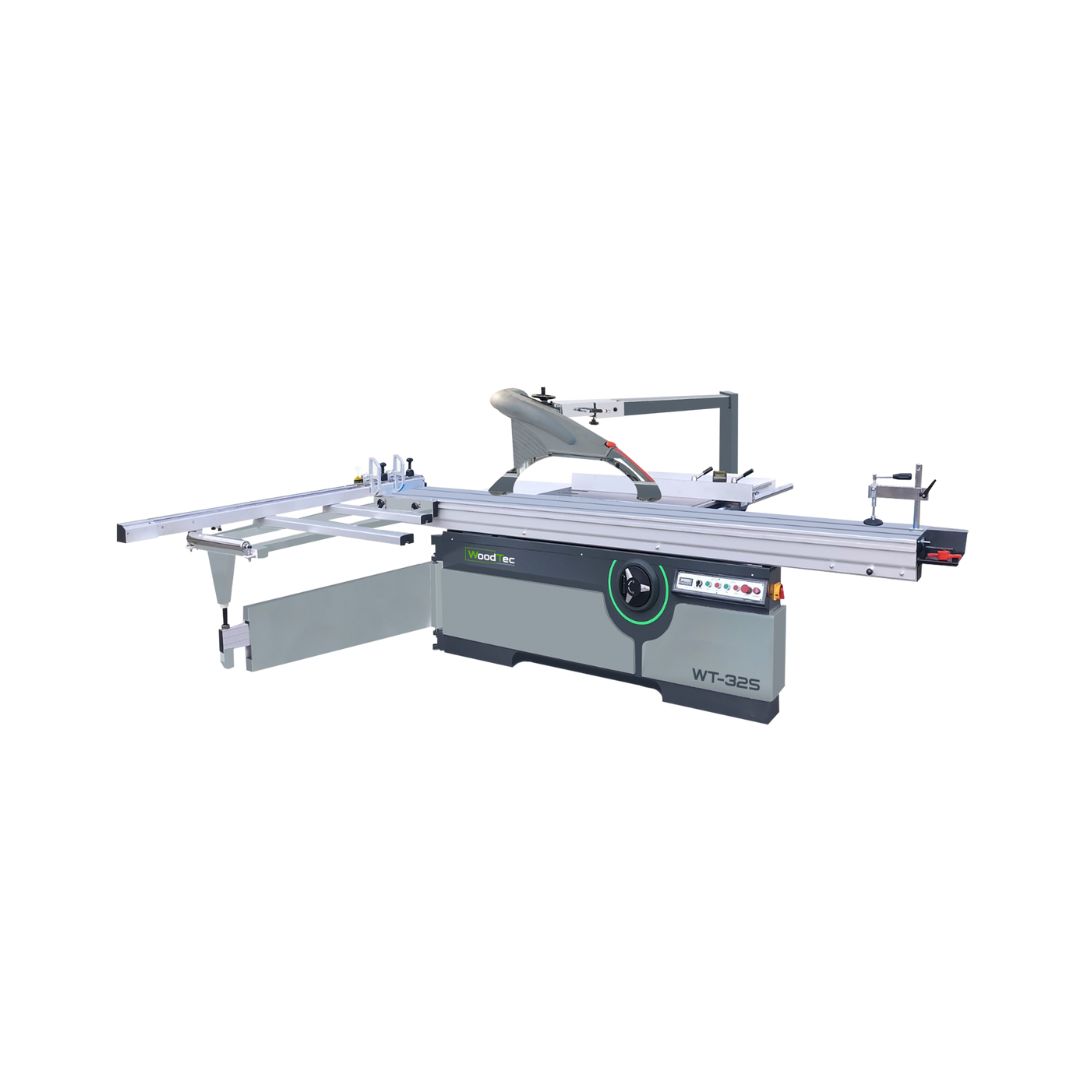

Форматно-раскроечный станок WoodTec WT-32S

Производитель: WoodTec Китай
от 24328 руб. 31953

*окончательная стоимость зависит от расходов на логистические услуги*

Длина подвижного стола: 3200 мм

Мощность: 6,6 кВт

Вес: 920 кг



Поделиться

Форматник купить с доставкой

Назначение

Форматный станок предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДСтП, ДВП и клееных щитов), облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов. Возможен как штучный, так и пакетный раскрой заготовок, а также наклон пильного узла до 45° в вертикальной плоскости.

Область применения

Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства.

Схемы обработки



Конструктивные особенности



Станина

Основой всех узлов и элементов станка является массивная станина, которая гарантирует отсутствие вибраций и обеспечивает стабильную работу и огромный ресурс станка. Станина станка сварная, имеет жесткую пространственную конструкцию, а также обладает значительной массой. Станина проходит процесс отжига для снятия внутренних напряжений в сварных швах

Пильный узел

Пильный узел литой, обладает прекрасными виброгасящими свойствами, обеспечивая идеальное качество распила и долговечность подшипников.

Станок оснащен раздельными приводами на основную и подрезную пилы с возможностью смены частоты вращения пил.

Централизованная система смазки позволяет оперативно обслуживать станок, не прибегая к его остановке и частичной разборке

Роликовая каретка

Роликовая каретка шириной 375 мм. с цилиндрическими направляющими действует по принципу «вагонной тележки», обеспечивая, помимо, точности и качества распила, долговечность работы.

Практика основных производителей показывает, что на сегодняшний день такой тип каретки наиболее надежен, долговечен и практически не требует технического обслуживания.

Конструкция форматного стола

Усиленная конструкция форматного стола на каретке позволяет надежно базировать крупногабаритные детали, что дает высочайшее качество и геометрию распила.

Откидные упоры оснащены блоками цифровой индикации, что позволяют быстро и точно настроить станок на необходимый размер. Это обеспечивает сокращение количества брака при раскрое материала

Параллельный упор

Для удобства настройки параллельный упор оснащен цифровой индикацией что позволяют быстро и точно настроить станок на необходимый размер. Так же на упоре установлен винтовой механизм точной регулировки размера, что обеспечивает юстировку упора с точностью до мм.

Дополнительные столы

Полноформатные столы справа и на выходе детали увеличивают рабочую поверхность и позволяют удобно раскраивать заготовки больших форматов снижая процент брака. Размер стола справа: 1050*845 мм, стола на выходе: 500*520 мм.

Настройка подрезной пилы

Система настройки соосности подрезной пилы позволяет точно и быстро выставить соосность пил, а также сохранить их положение в процессе работы.

Так же кожух защиты пил оснащен концевым выключателем, при открытии кожуха вращение пил останавливается немедленно.

Защитный кожух пилы

Защитный кожух пилы с роликами качения по заготовке легко регулируется по высоте, обеспечивая качественное пылеудаление, а также защиту оператора. Такая конструкция позволяет исключить из раскроя расклинивающий нож без снятия защитного кожуха.

Пульт управления

Практичный пульт управления позволяет быстро настраивать по высоте основную пилу. Оснащен цифровым дисплеем, отображающим угол наклона пильного узла. Также пульт оснащен аварийной кнопкой, что в экстренной ситуации просто необходимо для мгновенного выключения станка



Эксцентриковый прижим и дополнительная линейка

В базовую комплектацию станка входит механический эксцентриковый прижим и дополнительная линейка для угловых резов.



Размер подвижного стола, мм 3200*375
Ход подвижного стола, мм 3200
Наибольший диаметр пилы, мм 300-400
Расстояние (наибольшее) между пилой и боковой базовой линейкой, мм 1250
Высота пропила, мм 80
Диаметр подрезного полотна, мм 120
Диаметр шпинделя пилы, мм 30
Диаметр шпинделя подрезного полотна, мм 20
Наклон пильного узла, ° 45-90
Двигатель, кВт 5,5
Двигатель подрезного устройства, кВт 5,5
Двигатель подрезного устройства, кВт 1,1
Скорость пилы, об/мин 4500/6000
Скорость подрезного полотна, об/мин 8000
Диаметр патрубка стружкоприемника пильного узла/ Ограждения основной пилы, мм 100/80
Общая установленная мощность, кВт 6,6
Габаритные размеры
Длина, мм 3350
Ширина, мм 3350
Высота, мм 1510
Вес, кг 920
