Фрезерно-гравировальный станок с ЧПУ WoodTec CH 1325 L

Назначение

Станок выполняет контурный раскрой (2D) и объёмную резьбу (3D) по управляющим программам. Типовые задачи: фасады с художественной резьбой, криволинейный раскрой ламинированного МДФ, филёнки под стекло, вырезка букв и логотипов из ПВХ и акрила. Управление — через плату NCStudio и ПК: можно корректировать g-code, запускать программы и смотреть симуляцию обработки, не отходя от станка. Подготовка УП — в ПО ArtCAM.

Виды обрабатываемых материалов

Массив древесины любых пород, ДСП и ЛДСП, МДФ (в том числе ламинированный), ДВП, фанера, полистирол, ПВХ, акриловое стекло и оргстекло, композитные панели, модельный пластик, цветные металлы (алюминий, латунь, бронза) при подборе фрезы и режима. Для каждой группы материалов инженеры «ПАН Лимитед» подбирают фрезу, подачу и обороты — рекомендации входят в ПНР.

Схема обработки

Станок работает по трём осям (X, Y, Z). Перемещение по X и Y — шаговые двигатели 450 Вт + косозубые рейки, по Z — шаговый двигатель + ШВП. Рабочий ход до 10 м/мин, холостой — до 17 м/мин. Управляющая программа загружается через NCStudio с ПК, нулевая точка задаётся по датчику калибровки инструмента.

Комплектация

Область применения

Мебельное производство

Производство дверей

Отделка интерьеров и экстерьеров

Элементы каминов и бильярдных столов, барельефы, балясины, плинтуса с резьбой, фигурные наличники на окна и двери, декоративные элементы для деревянных домов и бань.

Сувениры и реклама

Рамы для зеркал, панно, шкатулки, письменные наборы, часы, вырезка букв и логотипов из ПВХ, акрила и композитных панелей.

Модельное производство

Мастер-модели, литьевые модели, прототипы, формы для вакуумной формовки, штампы и клеше из модельного пластика, алюминия, латуни и бронзы.

Получаемые изделия

Массив древесины

Фасады

  Различные пластики, ПВХ, акрил и другие материалы

 Цветные металлы

Конструктивные особенности

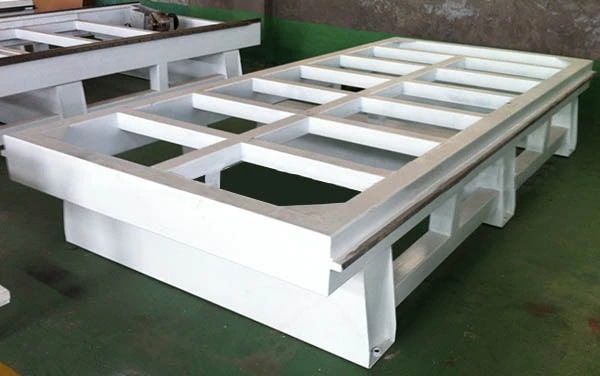

	Цельносварная станина Станина выполнена из толстостенных прямоугольных труб с поперечными балками — гасит вибрации при фрезеровке плотного дерева и МДФ. Технологические пазы и площадки обрабатываются за одну установку — это обеспечивает правильное размещение узлов и высокую точность обработки.
	Стальной портал Портал из стальных труб прямоугольного сечения с толщиной стенок более 8 мм, усилен рёбрами жёсткости. В отличие от алюминиевого портала исключает перекос при длительной нагрузке.
	Стальные опоры портала Портал установлен на массивные стальные опоры — в совокупности с ним обеспечивают жёсткость конструкции и исключают деформацию.
	Линейные направляющие и подшипники повышенной жёсткости HIWIN Прямоугольное сечение по X, Y, Z обеспечивает точность перемещения портала и шпинделя. Подшипники оснащены тавотницами — можно закачивать смазку, рекомендованную производителем, без разборки узла.
	Высокопрецизионные шариковинтовые пары по Z ШВП по оси Z исключает люфт — повторяемость позиционирования ±0,05 мм. Этого достаточно для точной посадки филёнок и кромки под шкант.
	Косозубая рейка по X и Y Косозубые рейки по X и Y дают высокие скорости (до 10 м/мин рабочий ход) без потери точности — это важно при серийной обработке листовых материалов.
	Вакуумный рабочий стол (4 зоны) Алюминиевый стол с износостойким пластиком, Т-пазами для струбцин и подготовкой под вакуум. При подключении вакуумного насоса обеспечивает надёжную фиксацию листовых заготовок; 4 зоны позволяют работать с листами разного формата.
	Электрошпиндель HQD 3,2 кВт — 24 000 об/мин (Китай) В основе — решения HSD (Италия). Мощности 3,2 кВт достаточно для дерева, ДСП, МДФ, пластика, акрилового стекла и цветных металлов. Охлаждение водяное — чиллер CW-3000 в комплекте поддерживает стабильный температурный режим.
	Высокоточные шаговые двигатели 450 Вт Промышленные шаговые двигатели на осях X, Y, Z — стабильная работа при длительной нагрузке и повторяемость обработки от партии к партии.
	Датчик калибровки длины инструмента Контроль длины фрезы и быстрый ввод Z=0 по поверхности материала. Снижает риск повреждения стола при смене инструмента, ускоряет настройку.
	Плата управления NCStudio Простая в использовании плата для коммутации станка с ПК. Позволяет корректировать g-code, управлять перемещениями с компьютера, запускать программы и смотреть симуляцию обработки — ошибки видны до запуска на станке.

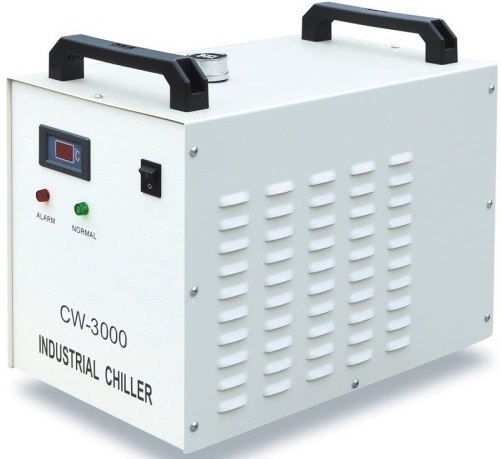

	Чиллер CW-3000 Профессиональный охладитель для водяного охлаждения шпинделя. Система сигнализации и защиты в реальном времени контролирует температурный режим — шпиндель работает без перегрева. В комплекте — CW-3000, не нужно докупать отдельно.
	Аспирационный кожух и пылеулавливающий агрегат 3 кВт Кожух на шпинделе подключается к пылеулавливающему агрегату — пыль и стружка удаляются из зоны резания. Агрегат 3 кВт в комплекте — не нужно докупать отдельно.
	Программное обеспечение ArtCAM 2D/3D-моделирование и подготовка управляющих программ: от эскиза до готового изделия. Подходит для гравировки, обработки металлов, резьбы по дереву и камню. В комплекте — русскоязычная версия.

Безопасность и стандарты

Станок соответствует требованиям ТР ТС 010/2011 «О безопасности машин и оборудования». В конструкции предусмотрены: аварийная стоп-кнопка на шкафу управления, защитный аспирационный кожух зоны резания, датчик калибровки инструмента (снижает риск повреждения стола). Подключение — 380 В / 50 Гц, общая установленная мощность 6 кВт. Вес станка — 1130 кг, габариты в упаковке — 3000 × 1500 × 1200 мм. Перед запуском инженеры «ПАН Лимитед» проводят ПНР и шеф-монтаж: привязка осей, пробная обработка, обучение оператора.

Гарантия и сервис

Гарантия 12 месяцев. Пусконаладочные работы и шеф-монтаж выполняют инженеры «ПАН Лимитед». Склад запчастей и расходников (цанги ER20, фрезы, датчики, чиллер CW-3000) — в Минске. Доступна покупка в лизинг или рассрочку. Доставка по всей Беларуси — условия в разделе «Доставка и оплата».

Часто задаваемые вопросы WoodTec CH 1325 L

Какое напряжение нужно для CH 1325 L?

Станок работает от трёхфазной сети 380 В / 50 Гц. Общая установленная мощность — 6 кВт (шпиндель 3,2 кВт + приводы, чиллер и пылеулавливающий агрегат). Требуется отдельная линия 380 В.

Какая гарантия и что входит в ПНР?

Гарантия 12 месяцев. Пусконаладочные работы и шеф-монтаж выполняют инженеры «ПАН Лимитед»: установка, привязка осей, пробная обработка, обучение оператора, подбор режимов под материалы.

Зачем нужен чиллер CW-3000?

Шпиндель охлаждается водой. Чиллер поддерживает стабильный температурный режим и защищает шпиндель от перегрева при длительной работе. В комплекте — CW-3000, не нужно докупать отдельно.

Нужен ли вакуумный насос?

Вакуумный стол на 4 зоны входит в комплект, но для фиксации листовых заготовок нужен вакуумный насос — подбирается под формат и материал. Инженеры «ПАН Лимитед» помогут с подбором.
