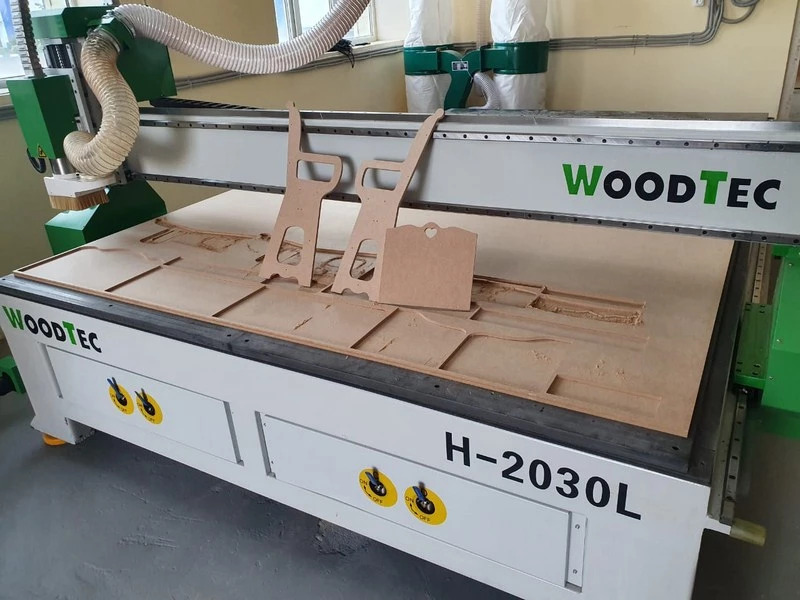

Фрезерно-гравировальный станок с ЧПУ WoodTec H 2030L

Вертикально-фрезерный станок с ЧПУ WoodTec H 2030L для дверей, фасадов и декоративных элементов

Назначение

Фрезерный станок с ЧПУ WoodTec H 2030L выполняет фрезерные работы в 2D и 3D, гравировку и художественную резьбу по дереву. Основное применение — изготовление дверей, мебельных фасадов, элементов изделий, сувениров и скульптур. Станок подходит для промышленных производств, малого бизнеса и мастерских.

Виды обрабатываемых материалов

Фрезерно-гравировальный станок с ЧПУ 2030 обрабатывает массив дерева, ДСП, МДФ, фанеру, полистирол, искусственный камень, акриловое стекло и оргстекло, модельный пластик, цветные металлы.

Схема обработки

Комплектация

Область применения

• Гравировка поверхностей из различных материалов.

Мебельное производство:

• Простые и сложные фасады, включая художественную резьбу, накладки на мебель, элементы эксклюзивной мебели. Криволинейный раскрой ДСП, ДВП, МДФ, в том числе ламинированных.

Отделка интерьеров:

• Элементы каминов и бильярдных столов, барельефы, канделябры, лестницы, плинтуса с резьбой любой сложности.

Отделка экстерьеров:

• Фигурные наличники на окна и двери с резьбой.

• Декоративные элементы для деревянных домов и бань.

• Балясины из доски для веранд, беседок, оград.

Эксклюзивные изделия:

• Рамы для зеркал, панно, изображения людей и животных, сувениры, шкатулки, письменные наборы, часы.

Производство дверей:

• Фрезерование криволинейных вырезов в филенчатых дверях под стекло и филенку.

• Изготовление филенок, включая эксклюзивные с глубокой художественной резьбой.

• Инкрустация дверей вставками из ценных пород дерева, накладки на железные двери.

• Изготовление эксклюзивных дверей из ценных пород древесины.

Модельное производство:

• Мастер-модели, литьевые модели, прототипы, формы для вакуумной формовки, штампы и клеше из различных материалов, включая алюминий, латунь, бронзу и модельный пластик.

Реклама:

• Раскрой листовых пластиков, ПВХ, акрила. Вырезка букв, логотипов, подставок, эмблем.

Получаемые изделия

 Массив древесины

 Фасады

Различные пластики, ПВХ, акрил и другие материалы

Цветные металлы

Конструктивные особенности

	Цельносварная станина Станина выполнена из толстостенных прямоугольных труб с большим количеством поперечных балок — обеспечивает жёсткость и виброустойчивость при фрезеровке.
	Высокоточные линейные направляющие повышенной жёсткости Повышенная устойчивость и жёсткость направляющих обеспечивают точность перемещения портала и высокооборотного шпинделя по осям X, Y, Z, долговечность работы без потери точности.
	Высокопрецизионные шариковинтовые пары Практически полное исключение люфта обеспечивает высокоточное перемещение портала, суппорта и шпинделя по осям X, Y, Z при обработке сложных изделий по программе ЧПУ.
	Косозубая рейка по осям X и Y Косозубая рейка позволяет достичь высоких скоростных показателей без ущерба точности обработки.
	Рабочий стол с Т-пазами Стол из алюминия оснащён Т-пазами для механического крепления заготовок. Поверхность в зоне обработки покрыта износостойким пластиком — защищает инструмент и стол при прохождении ниже нулевой точки заготовки.
	Электрошпиндель HQD 3,2 кВт, 24 000 об/мин Конструкция шпинделя основана на решениях HSD (Италия). Частота 24 000 об/мин и мощность 3,2 кВт позволяют обрабатывать древесину, ДСП, МДФ, пластик, акриловое стекло для мебели, дверей, рекламной и сувенирной продукции.
	Датчик измерения и калибровки длины инструмента Автоматический контроль длины инструмента, быстрый ввод данных о поверхности стола (Z = 0) и высоте материала. Повышает производительность и безопасность работы.
	Высокоточные шаговые двигатели Промышленные шаговые двигатели по всем осям обеспечивают бесперебойную работу и стабильно высокое качество продукции.
	Плата управления NC Studio Плата для коммутации станка с ПК. Позволяет корректировать g-code в рабочем режиме, управлять перемещениями с компьютера, запускать программы и просматривать симуляции для выявления ошибок.
	Аспирационный кожух и пылеулавливающий агрегат Станок оснащён защитным кожухом для подключения пылеулавливающих агрегатов и эффективного удаления пыли и стружки из зоны обработки. Пылеулавливающий агрегат входит в комплект — преимущество перед станками других производителей.
	Программное обеспечение ArtCAM ArtCAM позволяет моделировать и обрабатывать 2D и 3D модели. Система начального уровня с минимальными требованиями к знаниям об обработке — подходит для неопытных пользователей. Инструментарий охватывает весь процесс от эскиза до готового изделия или штампа: гравировка, обработка металлов, резьба по дереву.

Частые вопросы о станке WoodTec H 2030L

Какие материалы обрабатывает WoodTec H 2030L?

Станок рассчитан на массив дерева, ДСП, МДФ, фанеру, полистирол, искусственный камень, акриловое стекло, оргстекло, модельный пластик и цветные металлы (алюминий, латунь, бронза). Электрошпиндель 3,2 кВт с водяным охлаждением и частотой до 24 000 об/мин обеспечивает чистую обработку как мягких, так и плотных материалов. Для дерева и плит в комплекте идёт набор фрез, для металла и пластика подбирается оснастка под задачу.

Какая зона обработки у H 2030L и подходит ли станок для раскроя листового материала?

Зона обработки по осям X и Y — 2100 × 3000 мм, ход шпинделя по Z — 170 мм. Этого достаточно для обработки стандартных листов ДСП, МДФ и фанеры без стыковки. Для фиксации листовых заготовок предусмотрен вакуумный стол с четырьмя зонами и Т-пазами — можно использовать как вакуум, так и механические струбцины для деталей неправильной формы. Если требуется большее поле, смотрите модели серии H 2040L или обрабатывающие центры с ЧПУ.

Нужен ли вакуумный насос для работы на H 2030L?

Вакуумный стол с 4 зонами входит в комплектацию, но вакуумный насос для создания разрежения — отдельная опция (в базовый комплект не включён). Без насоса стол работает как механическая база: заготовки крепятся струбцинами через Т-пазы. Для серийного раскроя тонколистовых материалов насос рекомендуется — он ускоряет фиксацию и снижает риск смещения заготовки. Уточните комплектацию у менеджера при заказе.

Какое ПО идёт в комплекте и сложно ли освоить станок новичку?

В комплект включены плата управления NC Studio и программное обеспечение ArtCAM на русском языке, а также руководство пользователя. ArtCAM — система начального уровня: моделирование и обработка 2D/3D ведутся в едином интерфейсе от эскиза до готового изделия, поэтому порог входа низкий. NC Studio позволяет корректировать g-code, управлять перемещениями с ПК и просматривать симуляции для проверки программы перед запуском. Для полноценного старта рекомендуем пусконаладочные работы — инженер выставит геометрию и проверит настройки под ваши задачи.

Для мебельного производства купить фрезерный станок с ЧПУ — необходимость. Мы доставим и настроим оборудование в любом городе Беларуси. Смотрите также фрезерно-гравировальные станки WoodTec и обрабатывающие центры с ЧПУ.
