Фрезерно-гравировальный станок с ЧПУ WoodTec HA 2030 P

Цельносварная станина

Станина выполнена из толстостенных прямоугольных труб с поперечными балками. Такая конструкция гасит вибрации при фрезеровании и обеспечивает жёсткость портала при рабочей нагрузке. Технологические пазы и площадки обрабатываются за одну установку — это обеспечивает правильное размещение всех комплектующих и высокую точность обработки. Вес станка 2500 кг — достаточная масса для устойчивости при обработке без бетонирования пола.

Стальной портал

Портал выполнен из стальных труб прямоугольного сечения с толщиной стенок более 8 мм, дополнительно усиленных рёбрами жёсткости. В отличие от алюминиевого портала, стальная конструкция исключает перекос и обеспечивает высокую жёсткость при обработке.

Стальные опоры портала

Портал устанавливается на массивные стальные опоры, которые в совокупности с ним обеспечивают максимальную жёсткость конструкции и полностью исключают деформацию при пиковых нагрузках.

Высокоточные линейные направляющие и подшипники повышенной жёсткости

Направляющие HIWIN 30-го типоразмера по осям X, Y, Z обеспечивают точность перемещения портала и шпинделя. Подшипники оснащены тавотницами — можно закачивать смазку, рекомендованную производителем, без разборки узла. Это увеличивает ресурс направляющих без потери точностных параметров.

Высокопрецизионные шариковинтовые пары

ШВП по оси Z исключает люфт и обеспечивает высокоточное перемещение суппорта и шпинделя при обработке сложных изделий по программе ЧПУ. Ход по оси Z — 300 мм.

Косозубая рейка по осям X и Y

Перемещение по осям X и Y — через косозубую рейку. Решение обеспечивает скорость рабочего хода до 25 м/мин и холостого до 50 м/мин без потери точности.

Вакуумный рабочий стол с T-пазами для механического крепления

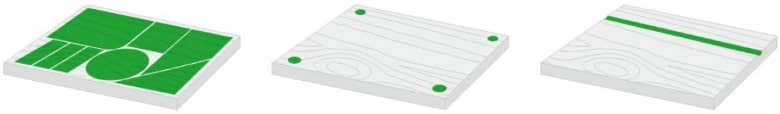

Алюминиевый рабочий стол покрыт износостойким пластиком. Стол разделён на 4 зоны T-образным профилем — заготовку можно фиксировать механически струбцинами или вакуумом. Для вакуумной фиксации требуется вакуумный насос 5,5 кВт (опция). Зона обработки — 2100×3000 мм.

Для меньших производств можно рассмотреть станок WoodTec HR 1325 TC с зоной 1300×2500 мм, токарной осью и сервогибридными двигателями.

Планетарные редукторы SHIMPO-NIDEC (Япония)

Планетарные редукторы SHIMPO-NIDEC (Япония) в связке с сервомоторами дают возможность работать на больших ускорениях и увеличивают крутящий момент. В итоге станок выполняет большинство производственных задач без потери точности при пиковых нагрузках.

Промышленный электрошпиндель 9 кВт — 12 000–24 000 об/мин HQD

Шпиндель HQD (Китай) с воздушным охлаждением. Частота вращения 12 000–24 000 об/мин и мощность 9 кВт позволяют обрабатывать древесину, ДСП, МДФ, пластик, акрил. Посадочный диаметр инструмента — до 20 мм, цанга ER32 / ISO 30. Воздушное охлаждение от вентилятора на валу шпинделя исключает обслуживание водяного контура. Общая установленная мощность станка — 18 кВт.

Пульт управления и стойка SYNTEC 60CB

Выносной пульт для управления станком и точного позиционирования. Позволяет оператору работать рядом с зоной обработки, не подходя к стойке.

Серводвигатели LEADSHINE 1500 Вт

Стойка SYNTEC 60CB (Тайвань) — одна из самых доступных и надёжных систем управления. Устанавливается даже на металлообрабатывающих станках некоторых серий. Полная поддержка 3D-обработки, функция LookAhead, возможность редактировать и создавать программы непосредственно у станка. Интерфейсы USB и Ethernet позволяют подключать внешние устройства и интегрировать станок в локальную сеть предприятия.

Датчик измерения и калибровки длины инструмента

Датчик автоматически контролирует длину инструмента и вводит данные о поверхности стола (Z = 0) и высоте материала. Сокращает время настройки и защищает стол от повреждения при смене фрезы.

Аспирационный кожух и пылеулавливающий агрегат 3 кВт

В базовой комплектации станок оснащён аспирационным кожухом и пылеулавливающим агрегатом 3 кВт. Удаление стружки и пыли из зоны обработки — сразу после запуска, без дополнительной покупки. Для участка с несколькими станками можно подобрать стружкоотсос большей производительности.

Стойка управления SYNTEC 60CB (Тайвань)

Одна из самых доступных и надежных систем управления. До сих пор устанавливается даже на металлообрабатывающих станках некоторых серий. Полная поддержка 3D-обработки, функция LookAhead, возможность редактировать и создавать программы непосредственно у станка. Простой, и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении. Наличие интерфейсов USB, Ethernet значительно повышает удобство подключения различных внешних устройств, а также позволяет произвести подключение станка к локальной сети предприятия.

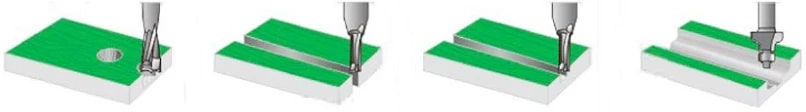

Линейный магазин автоматической смены инструмента на 12 позиций

Линейный магазин на 12 патронов ISO 30 обеспечивает автоматическую смену инструмента. Простая и надёжная конструкция рассчитана на стабильную работу на весь срок службы станка. Многооперационная обработка выполняется без остановки станка и ручной переналадки — это сокращает время на изделие и повышает производительность.

Программное обеспечение ArtCAM

ArtCAM — система для моделирования и обработки 2D- и 3D-моделей. Позволяет пройти путь от эскиза до готового изделия: гравировка, обработка металлов, резьба по дереву. Подходит для пользователей без опыта ЧПУ-программирования.

Пневмоупоры

Пневмоупоры (5 шт.) для автоматического позиционирования заготовки. Удобное и быстрое базирование листовых материалов — сокращает время на установку и увеличивает скорость изготовления продукции.
