Фрезерно-гравировальный станок с ЧПУ WoodTec CH-2030

Назначение

Станок выполняет контурный раскрой (2D) и объёмную резьбу (3D) по управляющим программам. Типовые задачи: фасады с художественной резьбой, криволинейный раскрой ламинированного МДФ, филёнчатые двери, объёмные буквы и POS-материалы, декоративные элементы интерьера. Управление — через пульт Rich Auto A11: программы загружаются с флеш-носителя, отдельный ПК не требуется. Подготовка УП — в ПО ArtCAM.

Обрабатываемые материалы

Дерево и плитные материалы

Массив древесины (дуб, ясень, сосна, бук), ДСП и ЛДСП, МДФ (в том числе ламинированный), фанера — чистовая обработка без сколов.

Пластики

Акрил, ПВХ, поликарбонат, оргстекло — гравировка и фигурная резка.

Металлы

Алюминий, латунь — фрезеровка контуров и пазов при подборе фрезы и режима.

Композиты

HPL, искусственный камень — прецизионная обработка.

Для каждой группы материалов инженеры «ПАН Лимитед» подбирают фрезу, подачу и обороты — рекомендации входят в ПНР.

Схема обработки

Комплектация

Получаемые изделия

Массив древесины

Фасады

Различные пластики, ПВХ, акрил и другие материалы

 Цветные металлы

Конструктивные особенности

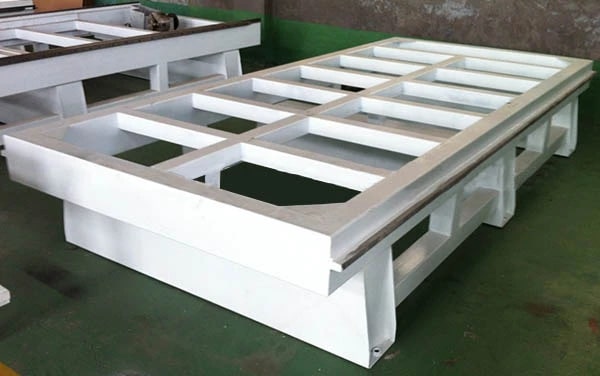

	Цельносварная станина Станина выполнена из толстостенных прямоугольных труб с поперечными балками — гасит вибрации при фрезеровке плотного дерева и МДФ. Технологические пазы и площадки обрабатываются за одну установку — это обеспечивает правильное размещение узлов и высокую точность обработки.
	Стальной портал Портал из стальных труб прямоугольного сечения с толщиной стенок более 8 мм, усилен рёбрами жёсткости. В отличие от алюминиевого портала исключает перекос при длительной нагрузке.

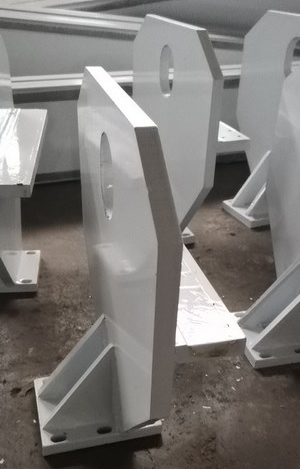

	Стальные опоры портала Портал установлен на массивные стальные опоры — в совокупности с ним обеспечивают жёсткость конструкции и исключают деформацию.
	Линейные направляющие HIWIN повышенной жёсткости Прямоугольное сечение по X, Y, Z обеспечивает точность перемещения портала и шпинделя. Подшипники оснащены тавотницами — можно закачивать смазку, рекомендованную производителем, без разборки узла.
	Высокопрецизионные шариковинтовые пары по Z ШВП по оси Z исключает люфт — повторяемость позиционирования ±0,05 мм. Этого достаточно для точной посадки филёнок и кромки под шкант.
	Косозубая рейка по X и Y Косозубые рейки по X и Y дают высокие скорости (до 10 м/мин рабочий ход) без потери точности — это важно при серийной обработке листовых материалов.
	Вакуумный рабочий стол (4 зоны) Алюминиевый стол с износостойким пластиком, Т-пазами для струбцин и подготовкой под вакуум. При подключении вакуумного насоса обеспечивает надёжную фиксацию листовых заготовок; 4 зоны позволяют работать с листами 2100 × 3000 мм.
	Электрошпиндель HQD 6 кВт — 18 000 об/мин (Китай) В основе — решения HSD (Италия). Мощности 6 кВт достаточно для дерева, ДСП, МДФ, пластика, акрилового стекла и цветных металлов. Охлаждение воздушное — вентилятор на валу, без отдельного контура СОЖ и чиллера.

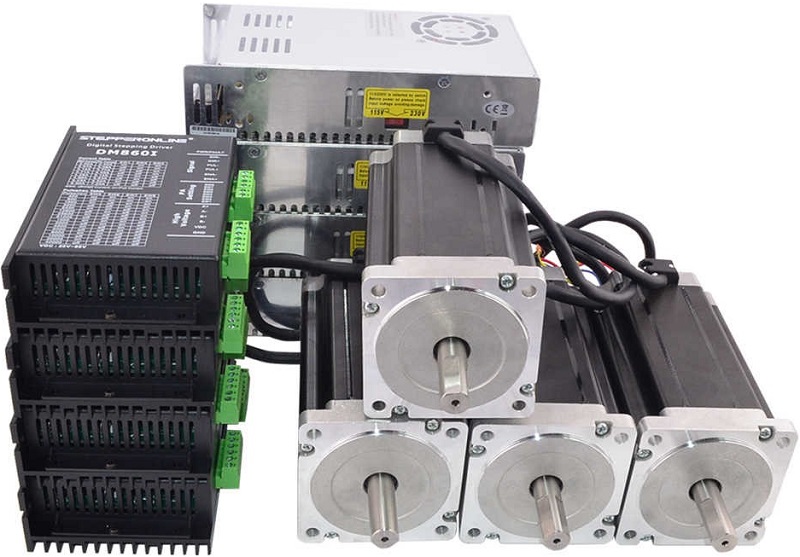

	Высокоточные шаговые двигатели 450 Вт Промышленные шаговые двигатели на осях X, Y, Z — стабильная работа при длительной нагрузке и повторяемость обработки от партии к партии.
	Датчик калибровки длины инструмента Контроль длины фрезы и быстрый ввод Z=0 по поверхности материала. Снижает риск повреждения стола при смене инструмента, ускоряет настройку.
	Пульт управления Rich Auto A11 Ручной режим, загрузка программ с флеш-носителя без отдельного компьютера — снижает риск повреждения оборудования при настройке и ускоряет запуск.
	Аспирационный кожух и пылеулавливающий агрегат 3 кВт Кожух на шпинделе подключается к пылеулавливающему агрегату — пыль и стружка удаляются из зоны резания. Агрегат 3 кВт в комплекте — не нужно докупать отдельно.
	Программное обеспечение ArtCAM 2D/3D-моделирование и подготовка управляющих программ: от эскиза до готового изделия. Подходит для гравировки, обработки металлов, резьбы по дереву и камню. В комплекте — русскоязычная версия.

Безопасность и стандарты

Станок соответствует требованиям ТР ТС 010/2011 «О безопасности машин и оборудования». В конструкции предусмотрены: аварийная стоп-кнопка на шкафу управления, защитный аспирационный кожух зоны резания, датчик калибровки инструмента (снижает риск повреждения стола). Подключение — 380 В / 50 Гц, общая установленная мощность 7,5 кВт. Вес станка — 1400 кг, габариты в упаковке — 3500 × 2300 × 1250 мм. Перед запуском инженеры «ПАН Лимитед» проводят ПНР и шеф-монтаж: привязка осей, пробная обработка, обучение оператора.

Гарантия и сервис

Гарантия — 12 месяцев. Пусконаладочные работы и шеф-монтаж выполняют инженеры «ПАН Лимитед». Склад запчастей и расходников (цанги ER32, фрезы, датчики) — в Минске. Доступна покупка в лизинг или рассрочку. Доставка по всей Беларуси — условия в разделе «Доставка и оплата».

Часто задаваемые вопросы о WoodTec CH-2030

Какое напряжение нужно для CH-2030?

Станок работает от трёхфазной сети 380 В / 50 Гц. Общая установленная мощность — 7,5 кВт (шпиндель 6 кВт + приводы и пылеулавливающий агрегат). Требуется отдельная линия 380 В.

Какая гарантия и что входит в ПНР?

Гарантия — 12 месяцев. Пусконаладочные работы и шеф-монтаж выполняют инженеры «ПАН Лимитед»: установка, привязка осей, пробная обработка, обучение оператора, подбор режимов под материалы.

Нужен ли чиллер для CH-2030?

Нет, шпиндель с воздушным охлаждением — вентилятор на валу. Отдельный чиллер и контур СОЖ не требуются.

Нужен ли вакуумный насос?

Вакуумный стол на 4 зоны входит в комплект, но для фиксации листовых заготовок нужен вакуумный насос — подбирается под формат и материал. Инженеры «ПАН Лимитед» помогут с подбором.
