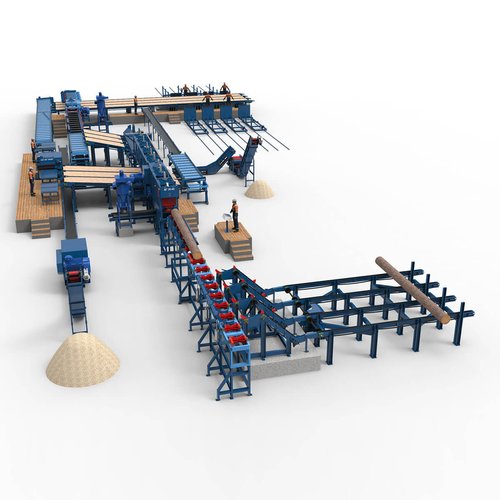

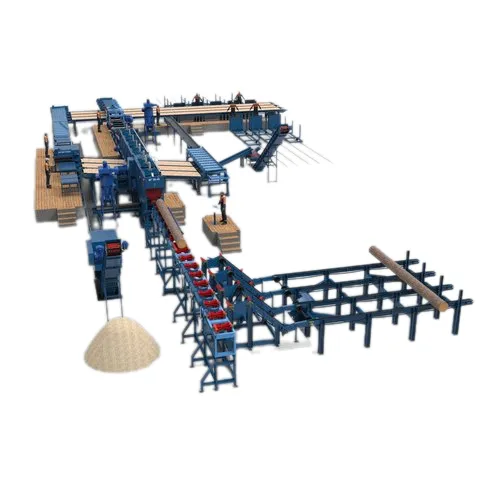

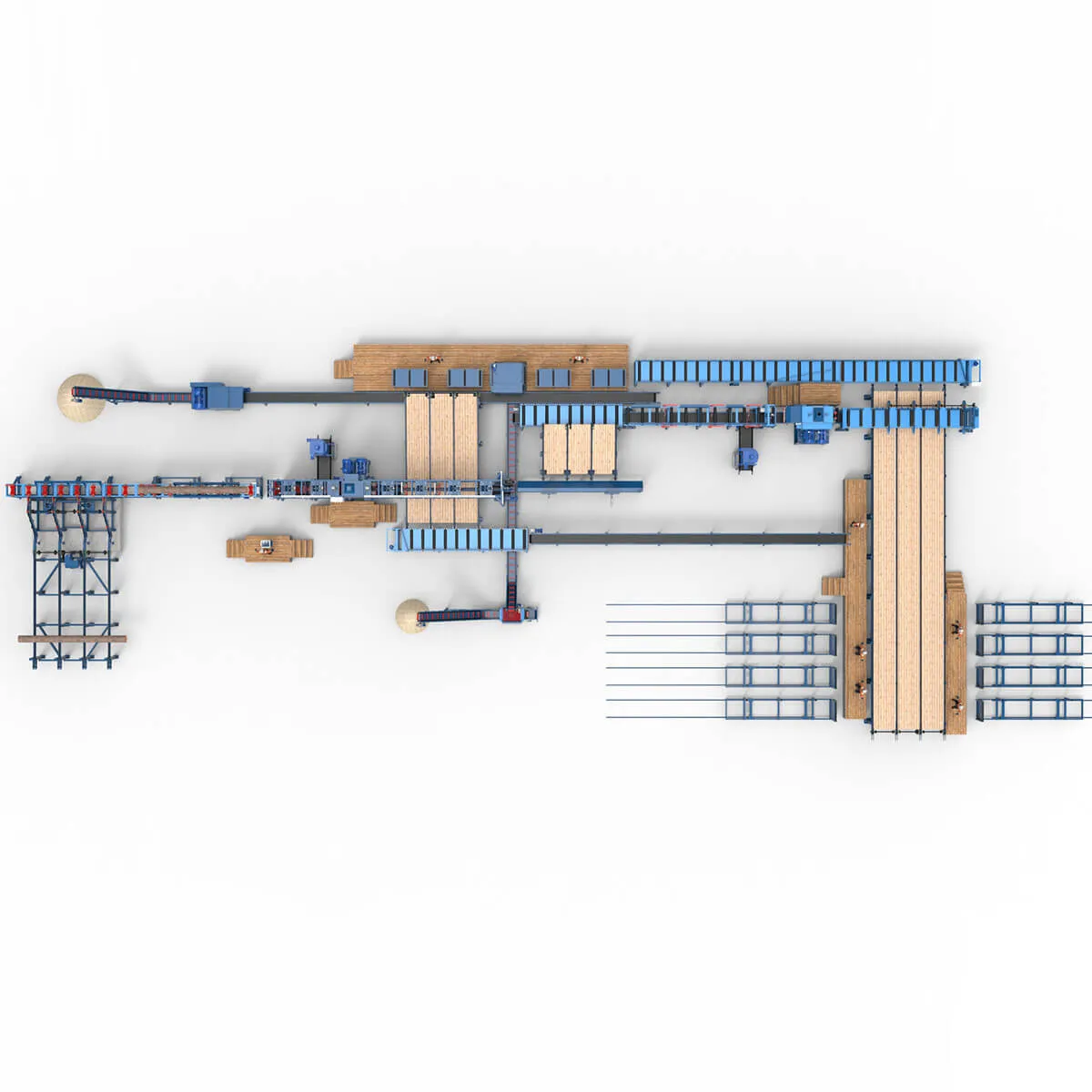

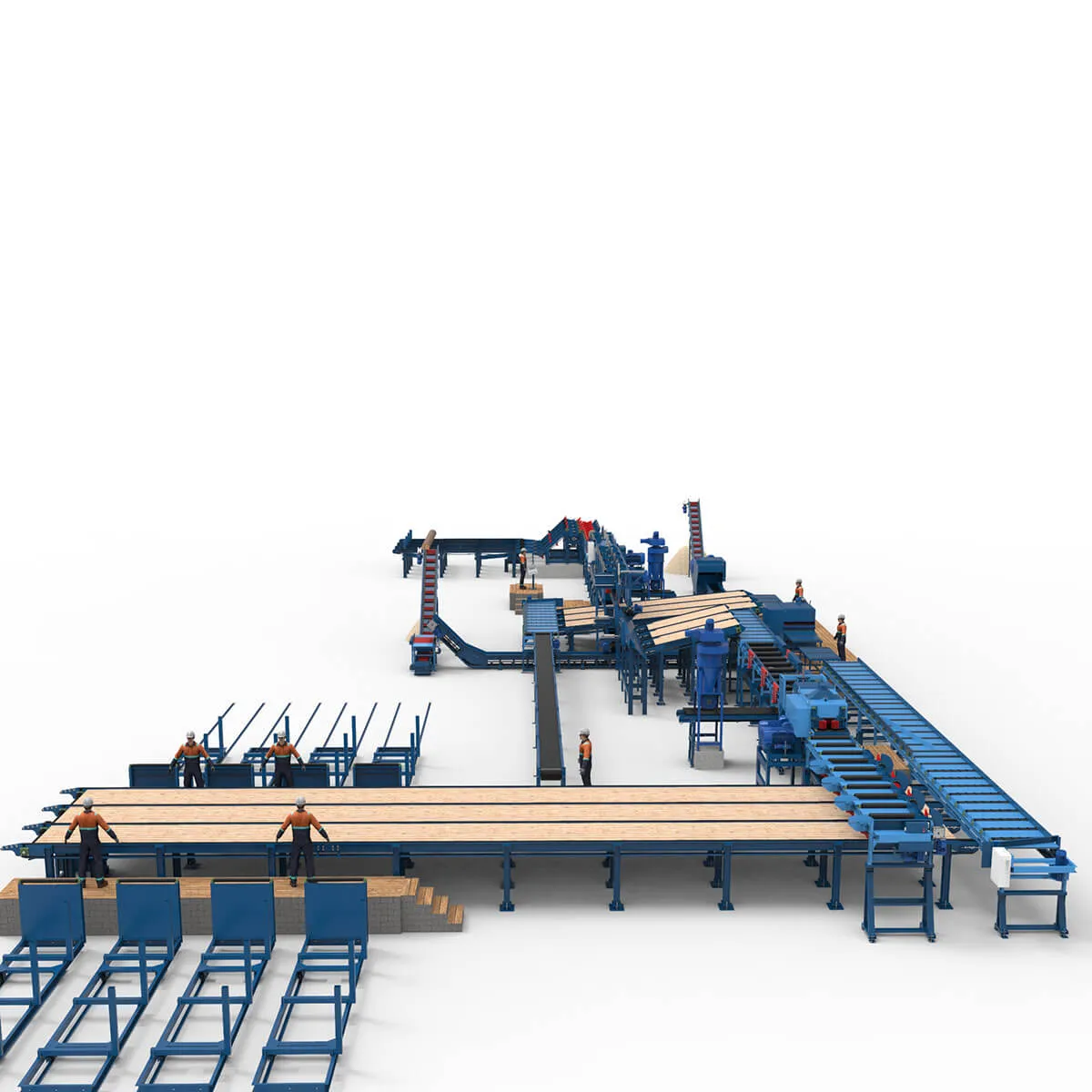

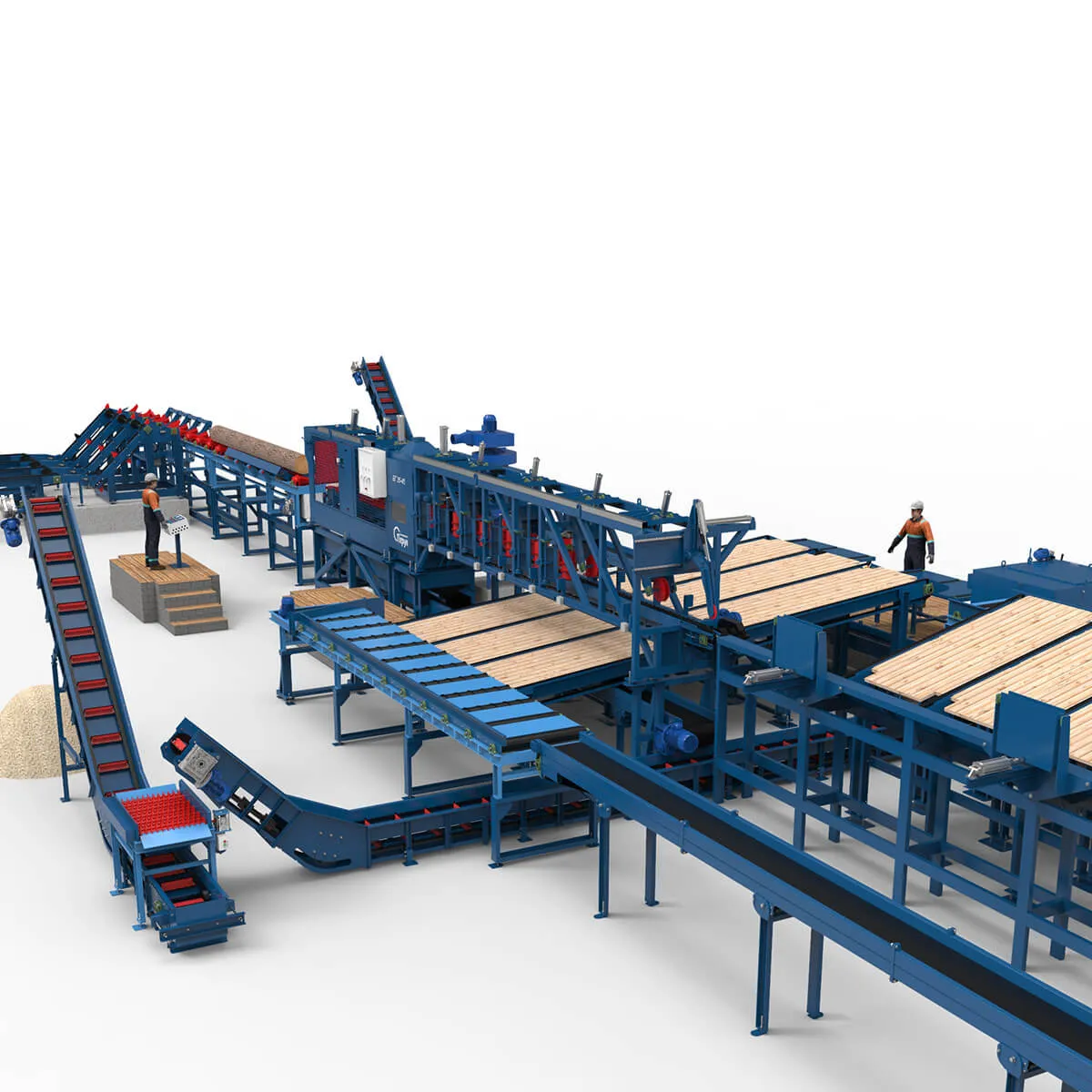

Линия состоит из: Бревнопильный гусеничный станок БГ 35-55 Линия, Многопильный двухвальный станок (МДС-170, МДС-210, МДС-250), Кромкообрезной многопильный станок мод. «МКС 1000 ЛИНИЯ».
Поделиться
| № п/п | Наименование | К-во кВт |
| 1 | Загрузочная эстакада до 40 м3 | 11 |
| 2 | Разделитель бревен с механизмом поштучной выдачи | 6 |
| 3 | Загрузочный рольганг 8 м для бревен со сбрасывателем | 3 |
| 4 | Рольганг кантователь для бревен | 5,2 |
| 5 | Бревнопильный гусеничный станок БГ 35-55 Линия | 214 |
| 6 | Стапель бревнопильного станка с продольным ленточным транспортером | 4 |
| 7 | Сбрасыватель лафета | |
| 8 | Транспортер поперечный отводной 3 м с выравниванием | 3 |
| 9 | Рольганг приводной | |
| 10 | Центрователь лафетов | 5,5 |
| 11 | Многопильный станок МДС-210 с подачей воды | 134 |
| 12 | Рольганг с цепным сбрасывателем | 6,2 |
| 13 | Поперечный транспортер отводной для горбыля и необрезной доски | 5,5 |
| 14 | Подающий рольганг неприводной | |
| 15 | Кромкообрезной многопильный станок МКС-1000 ЛИНИЯ | 40 |
| 16 | Рольганг приемный неприводной | |
| 17 | Рольганг приводной 11м | 4 |
| 18 | Рольганг с винтовым сбрасывателем правый | 3 |
| 19 | Рольганг с винтовым сбрасывателем правый | 3 |
| 20 | Стол сортировочный 20 м | 11 |
| 21 | Дробилка | 4 |
| 22 | Сепаратор опилок | 3 |
| 23 | Транспортер ленточный 14 м | 4 |
| 24 | Транспортер скребковый подъемный 9 м – 2 шт. | 2х4 |
| 25 | Транспортер ленточный 12 м | 4 |
| 26 | Транспортер ленточный 4 м | 3 |
| 27 | Транспортер ленточный 18 м | 5,5 |
| 28 | Транспортер ленточный 24 м | 5,5 |
| 29 | Транспортер ленточный 3 м | 1,5 |
| 30 | Транспортер ленточный 3 м | 1,5 |
| 31 | Транспортер ленточный наклонный 18 м | 5,5 |
| 32 | Вентилятор и циклон с механической разгрузкой – 2 шт | 2х5,9 |

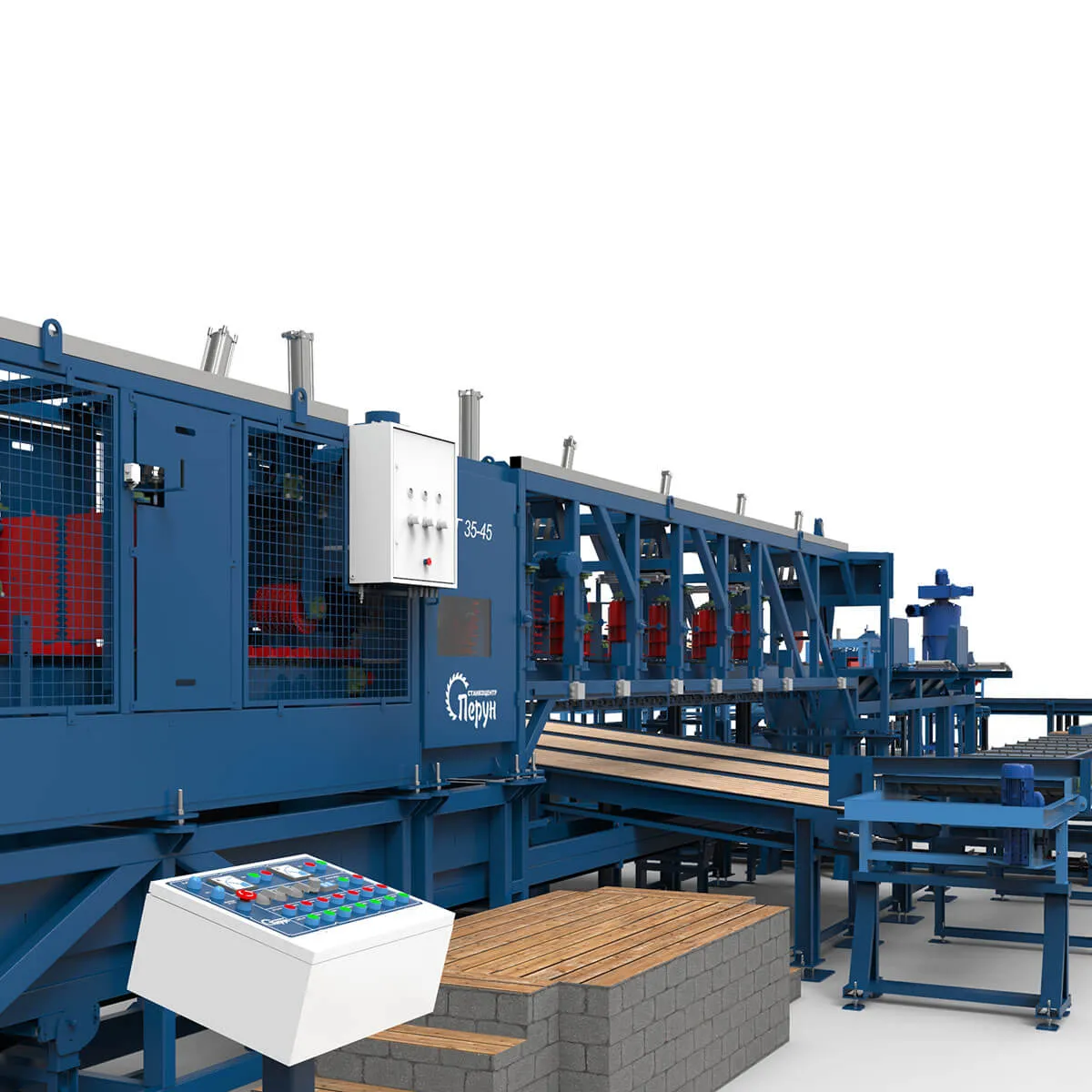

Бревнопильный гусеничный станок БГ 35-55 Линия
Брусующий круглопильный гусенично-цепной станок — предназначен для продольной распиловки круглых лесоматериалов (бревен) с целью получения бруса (лафета), необрезной доски и горбыля. Станок может устанавливаться как отдельное оборудование, так и в составе лесопильной линии.
Установленный в технологической линии вместе с подавателем бревен и транспортёрами, станок характеризуется высокой производительностью распила, которая достигает до 300 – 400 м3 круглого леса в смену.
Рама станка выполнена с существенным запасом прочности. Такая конструкция обеспечивает его постоянно стабильное и точное положение, что гарантирует высокое качество поверхности и хорошую геометрию готовой продукции даже в суровых зимних условиях.
Технические характеристики линии лесопиления
| Минимальный диаметр бревна, мм | 120 |
| Максимальный диаметр бревна, мм | 350/450/550 |
| Минимальная длинна бревна, мм | 2500 |
| Диаметр пил, мм | 550/650/750 |
| Диаметры пильных валов, мм | 90 |
| Число оборотов пильных валов, об/мин | 1800 |
| Мощность двигателей пильных валов, кВт | 55, 75, 90, 110
на заказ |
| Максимальное количество резов | 8 |
| Скорость подачи, м/мин | 0-30 (40) |
| Мощность двигателей подачи, кВт | 17 |
| Габариты станка ДхШхВ, мм | 14300х2650х2550 |
| Приблизительный вес, кг | 12 000 |
Многопильный двухвальный станок МДС-170, МДС-210, МДС-250
Предназначен для продольной распиловки круглыми пилами двух-трех-четырехкантного бруса на доски или обрезной брус и раскроя досок на заготовки заданной толщины при механизированной подаче.
Подача заготовки осуществляется двумя цепными транспортерами и приводными вальцами, которые обеспечивают идеальную геометрию и высокую скорость пиления до 40 м/мин. Бесступенчатая электронная регулировка скорости подачи позволяет подобрать оптимальный режим пиления. Станок неприхотлив в работе, устанавливается на ровную бетонную площадку.
Технические характеристики
| Максимальная толщина бруса, мм | 170/130 | 210/150 | 250/150 |
| Максимальная ширина бруса, мм | 700 | 700 | 700 |
| Диаметр пил на нижнем валу, мм | 300 — 400 | 350 — 450 | 400 — 450 |
| Диаметр пил на верхнем валу, мм | 300 | 350 | 400 |
| Минимальная длинна бруса, мм | 1500 (1200– опция) | 1500 | 1500 |
| Диаметры пильных валов, мм | 75 | 75 | 75 |
| Расстояние между крайними пилами, мм | 610 | 610 | 610 |
| Число оборотов пильных валов, об/мин | 3800 | 3800 | 3350 |
| Мощность двигателей пильных валов, кВт | 37, 45, 55, 75 по заказу | 37, 45, 55, 75, 90 по заказу |
45, 55, 75, 90 по заказу |
| Скорость подачи, м/мин | 3-30 (5-40) | 3-30 (5-40) | 3-30 (5-40) |
| Мощность двигателя подачи, кВт | 4 | 4 | 4 |
| Размеры станка ДхШхВ, мм | 3250х2250х1700 | 3350х2250х1750 | 3350х2250х1800 |
| Приблизительный вес, кг | 3300 | 3650 | 4000 |
Кромкообрезной многопильный станок мод. «МКС 1000 ЛИНИЯ»
Кромкообрезной многопильный станок МКС-1000 ЛИНИЯ может использоваться как многопильный станок с высотой пропила до 120 мм и как высокопроизводительный кромкообрезной станок на лесопильных предприятиях высокой и средней мощности.
Станок оборудован длинным валом и широким подающим столом. Мощный стальной корпус из 12-ти мм стали обеспечивает жесткость и надежность станка. Возможна установка до 10 пил на различном расстоянии, что позволяет обрабатывать материал различной ширины без дополнительной перенастройки станка.
Конструкция станка позволяет пилить доски различной толщины на высокой скорости без перенастройки высоты верхних рябух.
Станок МКС-1000 ЛИНИЯ особенно наглядно показывает высокую эффективность в лесопильных линиях высокой производительности.
Технические характеристики
| Максимальная высота пропила, мм | 120 |
| Максимальное расстояние между крайними пилами, мм | 1000 |
| Изменение скорости подачи инвертером, м/мин | 0-80 |
| Диаметр пилы, мм | 300-400 |
| Посадочный диаметр пилы, мм | 75 |
| Положение дисковой пилы | стойко-постоянное |
| Настройка толщины доски | винтовая или электро-механическая |
| Мощность двигателя привода пильного вала, кВт | 30, 37, 45, 55 |
| Мощность двигателя подачи, кВт | 2,2 |
| Частота вращения пильного вала, об/мин | 3800 |
| Габариты станка (Д x Ш x В), мм | 2020x1690x1300 |
| Вес станка, кг | 2500 |
