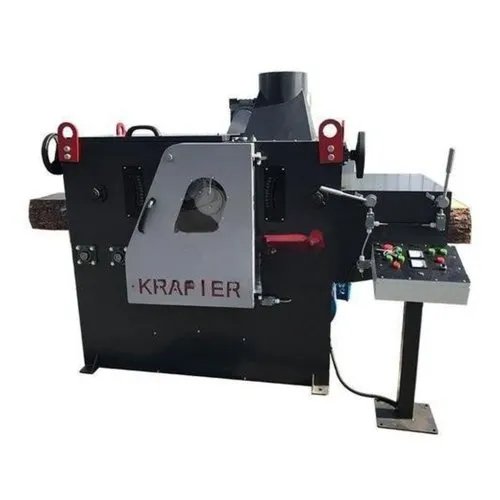

Двухвальный многопильный станок KRAFTER M/DOUBLE (Light)

Производитель: KRAFTER
Цена по запросу

Макс. высота пропила: 200 мм

Ширина приемного окна: 650 мм

Мощность: 22 - 45 кВт

Вес: 2500 кг

Поделиться

НАЗНАЧЕНИЕ:

Предназначен для распиловки 2-х, 3-х, 4-х кантного бруса толщиной до 200 мм на обрезной пиломатериал заданного сечения.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

2-х вальные многопильные станки серии KRAFTER-S/Double получили широкое применение на средних и высокопроизводительных лесопильных цехах и участков в качестве станков второго ряда.

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМА ОБРАБОТКИ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ДВУХВАЛЬНОЕ ПИЛЕНИЕ

Система двухвального пиления позволяет:

  • Пилить лафет толщиной до 200 мм;
  • Использовать более тонкие пилы маленького диаметра.

В виду использования пил маленького диаметра нагрузка на двигатели и сама толщина пропила значительно меньше, чем при одновальном пилении.

ЖЕСТКИЕ ПИЛЬНЫЕ ВАЛЫ

Высокая точность изготовления и жесткость пильных валов (все валы имеют по 3 подшипниковых опоры) позволяют получать пиломатериалы с высокой чистотой поверхности и точными геометрическими параметрами.

МАССИВНЫЕ КОНТРОПОРЫ

Надежные массивные контропоры исключают биение валов, что позволяет стабильно получать высокое качество получаемого пиломатериала.

Крепление болтов с помощью мощных гаек с широкой плоскостью прижима, затягиваемых ключом, исключает люфт контропор и биение вала.

Контропоры и пильные узлы закрыты открывающимся шумопоглощающим кожухом, при открытии которого открывается удобный доступ к пильным валам для смены постава пил.

УСТАНОВКА ДВИГАТЕЛЕЙ ПИЛЬНЫХ ВАЛОВ РАЗЛИЧНОЙ МОЩНОСТИ

Станок имеет большой диапазон устанавливаемых двигателей от 22 до 45 кВт. Привод осуществляется за счет мощной ременной передачи. При изготовлении станка используются исключительно шведские ременные шкивы SKF.

ИНДИКАТОРНАЯ ЛИНЕЙКА

Используется для удобства регулировки высоты прижимных вальцов, что сокращает время на наладку станка.

МЕХАНИЗМ ПОДАЧИ

Механизм подачи приводится в действие с помощью мотор-редуктора, через систему отклоняющихся и передающих звездочек, соединенных единой очень мощной цепью. Это позволяет синхронизировать скорость вращения подающих вальцов и обеспечить равномерность подачи бревна. В системе подачи используются надежные итальянские редуктора INNOVARI.

МЕХАНИЗМ РЕГУЛИРОВКИ ВЫСОТЫ ВЕРХНИХ ПОДАЮЩИХ ВАЛЬЦОВ

Два верхних подающих вальца осуществляют прижим бруса собственным весом и прижимными пружинами. Регулировка высоты верхних подающих вальцов осуществляется вручную с помощью маховика.

ВАЛЬЦОВАЯ ПОДАЧА МАТЕРИАЛА

В отличие от обычных многопильных станков, в KRAFTER S/Double подача заготовки осуществляется 6-ю нижними рифлеными приводными вальцами и двумя верхними массивными приводными вальцами (диаметром 260 мм!), что обеспечивает прямолинейность распиловки и высокую точность обработки. Скорость подачи регулируется бесступенчато в пределах 0 – 30 м/мин.

КОНСТРУКЦИЯ ВАЛЬЦОВ

Подающие вальцы полностью исключают забивание опилками в процессе работы так как имеют специальное «трапециевидное» рифление, вдоль и поперек.

ПУЛЬТ УПРАВЛЕНИЯ

Эргономичный выносной пульт управления обеспечивает удобство работы и обслуживания станка. Для контроля за нагрузкой двигателей привода пильных валов на пульте установлен амперметр.

ТРОЙНАЯ КОГТЕВАЯ ЗАЩИТА

Тройная когтевая защита на входе станка (две верхних и одна нижняя) препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке.

ОБЕСПЕЧЕНИЕ БЕЗОПАСНОСТИ

Станок оснащён концевыми выключателями, которые отключают станок при открытии защитной крышки и самостоятельном поднятии когтевой защиты, препятствующей выбросу лафета из станка.

АСПИРАЦИОННЫЙ ПАТРУБОК

Для отвода опила от верхнего пильного вала предусмотрен патрубок для подключения аспирации – обязательное условие при работе двухвального многопильного станка.



КОМПЛЕКТУЮЩИЕ

Все приводные ремни и подшипники устанавливаемые на станок европейского производства: Continental, SKF.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

СИСТЕМА ОРОШЕНИЯ ПИЛ

Система подачи жидкости в зону пиления особенно эффективна при пилении лиственницы. Данная опция помогает решить проблему с налипанием смолы на напайках.

Не входит в стандартную комплектацию станка.

ОПЦИИ:

  • Лазерный указатель пропила;
  • Подающий стол с центрователем;
  • Приемный стол со сбросом пиломатериала;
  • Увеличение скорости подачи до 50, 60, 70 м/мин;
  • Цвет покраски (по выбору заказчика).
Максимальная высота пропила, мм 200
Ширина приемного окна, мм 650
Максимальное расстояние м/д крайними пилами, мм 630
Кол-во пил, шт 2 х 10
Диаметр пильных дисков, мм 350
Мощность эл. двигателя привода нижнего вала, кВт 22 … 45
Мощность эл. двигателя привода верхнего вала, кВт 22 … 45
Скорость подачи (бесступенчатая), м/мин 0 - 30
Мощность электродвигателя привода подачи, кВт 3
Диаметр пильного вала, мм 75
Габаритные размеры:
Длина, мм 2150
Ширина, мм 1400
Высота, мм 1800
Вес, кг 2500
