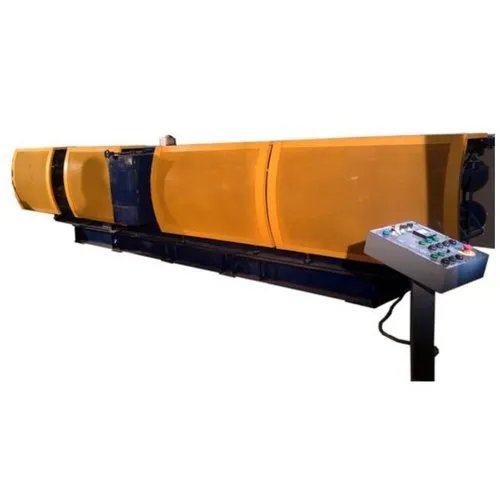

Станок 682С оцилиндровочно - фрезерный

Производитель: Шервуд
Цена по запросу

682С предназначен для обработки круглых лесоматериалов хвойных пород с целью изготовления оцилиндрованных деталей срубов.

Поделиться

Фрезерно-оцилиндровочный станок в Минске купить

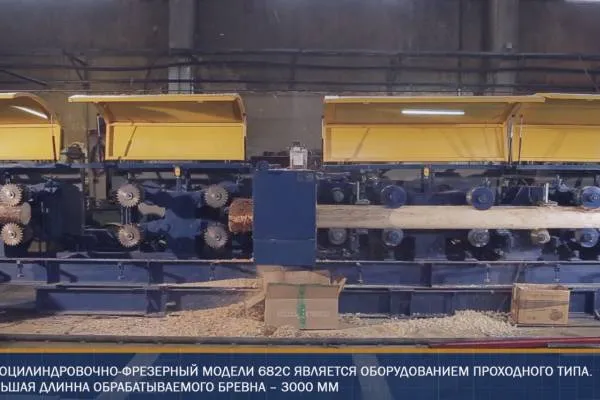

Станок модели 682С предназначен для обработки круглых лесоматериалов хвойных пород с целью изготовления оцилиндрованных деталей срубов. Станок производит оцилиндровку бревна и выборку продольного паза. Станок может применяться на нижних складах лесозаготовительных предприятий, на площадках лесхозов и др. Оцилиндровочные станки могут эксплуатироваться в закрытом не отапливаемом помещении при температуре окружающей среды от -16°до +30°С.

В цену станка 682С входит один комплект оснастки для получения срубовых заготовок d 180 – 280 мм.

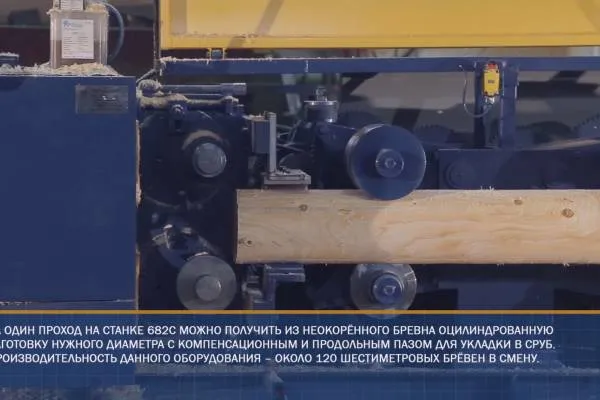

За одну подачу из бревна можно получить срубовые заготовки точных размеров, с высоким качеством поверхности. При обработке бревно подвергается двум рабочим операциям:
оцилиндрованию и фрезерованию.

Отличительные особенности конструкции и комплектации станка

- Преобразователь частоты, обеспечивающий плавную регулировку скорости подачи.

- Высококачественные подшипники оцилиндровочного узла.

- Один комплект оснастки.

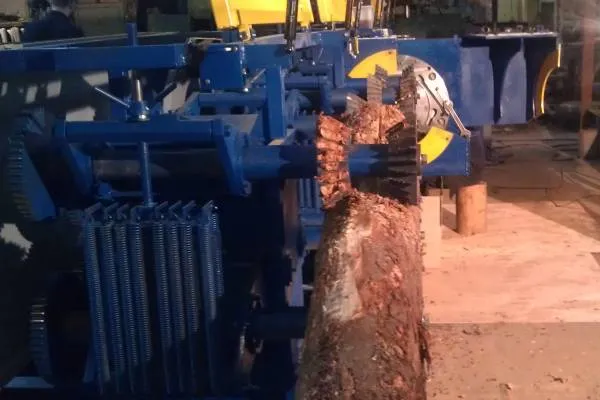

Оцилиндровочный узел

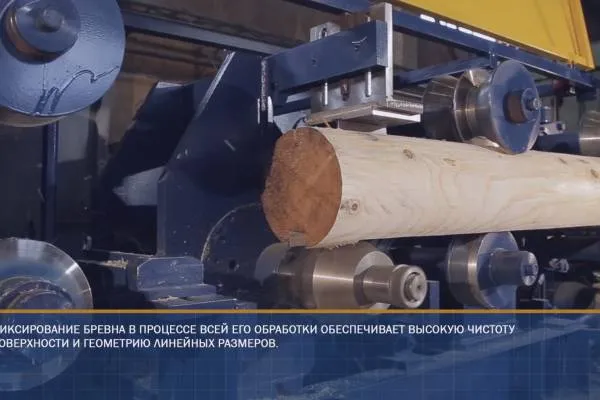

Узел осуществляет оцилиндровку неокоренного бревна ,то есть после прохождения бревна через данный узел получается цилиндр различного диаметра (от 180 до 300 мм ), калиброванного по всей длине заготовки.

Оцилиндровочный и фрезерный узлы

После оцилиндровки у заготовки появляется база - ось бревна.

Эта база сохраняется на всех этапах обработки. Следовательно, верхняя и нижняя фрезы будут расположены симметрично относительно оси бревна.

Фрезерный узел

Данный узел осуществляет обработку заготовки сверху и снизу для получения определенного профиля, соответствующего карте раскроя.



Место для установки станка выбирают так, чтобы обеспечить удобный доступ ко всем частям станка и достаточную освещенность. Станок устанавливается на фундаменте с глубиной заложения, выбираемой в зависимости от грунта, но не менее 600 мм , и крепится к нему шестью фундаментными болтами диаметром 16 мм . После установки на фундамент производится выверка станка на горизонтальность с помощью уровня, устанавливаемого на основании станка. Наибольшее допускаемое отклонение от горизонтальности 0,2 мм на длине 1000 мм . Выверенный станок подливается на фундаменте цементным раствором, после затвердевания которого гайки фундаментных болтов затягиваются.

Возможные варианты оснасток для станка 682С:

В комплект оснасток входят:
- 2 корпуса фрез в сборе;
- комплекты ножей;
- ролики.

Возможно изготовление оснасток для раскроя под заказ.

Каталог лесопильное оборудование здесь.

Максимальный диаметр обрабатываемого бревна в комле, мм 380
Припуск на обработку при оцилиндровке, мм не более 120
Длина обрабатываемого бревна, мм:
Наименьшая, не менее 3000
Наибольшая, не более 6500
Скорость подачи, м/мин 0 - 6
Диаметр обрабатываемого бревна, мм 180; 200; 220; 240; 260; 280
Частота вращения, об/мин:
Оцилиндровочной головки 950
Фрезерных шпинделей 3000
Номинальная мощность привода:
Подачи 2,2
Оцилиндровочного шпинделя 55
Верхнего шпинделя фрезерного узла 7,5
Нижнего шпинделя фрезерного узла 11
Номинальное напряжение сети, В:
В цепи питания двигателей 380
В цепи управления 110
Габаритные размеры, мм:
Длина 6300
Ширина 2000
Высота 1450
Масса, кг 6700
