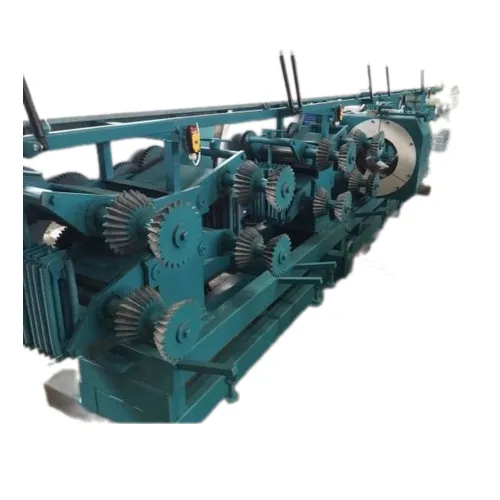

Станок 685С оцилиндровочно - фрезерно - пильный

Производитель: Шервуд
Цена по запросу

Станок модели 685С предназначен для изготовления оцилиндрованных бревен с продольным пазом под укладку в сруб из 180-280 мм, профильного бруса и обрезного пиломатериала из 180-240 мм.

Поделиться

Оцилиндровочно - фрезерно - пильный станок лучший выбор для производства

Оцилиндровочные станки модели 685С предназначен для изготовления оцилиндрованных бревен с продольным пазом под укладку в сруб из 180-280 мм, профильного бруса и обрезного пиломатериала из 180-240 мм. Станок может применяться на нижних складах лесозаготовительных предприятий, на площадках лесхозов и др. Станок может эксплуатироваться в закрытом не отапливаемом помещении при температуре окружающей среды от -16°до +30°С.



Варианты профилей
Станок устанавливается в таком месте, в котором будет обеспечены удобный доступ ко всем частям станка и достаточная освещенность
Станок устанавливается на фундаменте с глубиной заложения, выбираемой в зависимости от грунта, но не менее 600 мм, и крепится к нему шестью фундаментными болтами диаметром 20 мм.
При монтаже оборудования строповку блоков осуществлять за специальные строповочные уши находящиеся на рамах блоков.
При строповке необходимо следить, чтобы натянутый трос не касался валов станка. Подвергать станок сильным толчкам не допускается.
После установки на фундамент производится выверка станка на горизонтальность с помощью уровня, устанавливаемого на основании станка. Наибольшее допускаемое отклонение от горизонтальности 0,2 мм на длине 1000 мм.

Выверенный станок подливается на фундаменте цементным раствором, после затвердевания которого гайки фундаментных болтов затягиваютсяМ

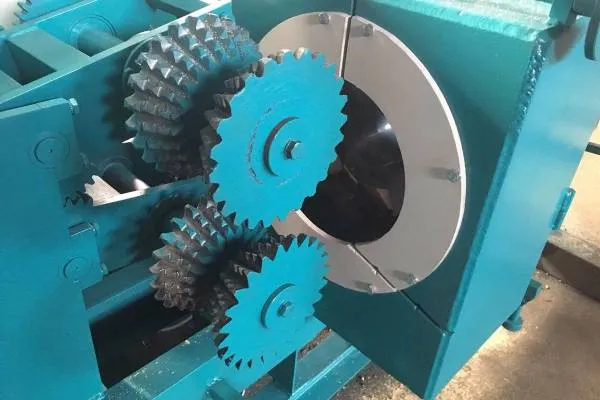

Оцилиндровочный узел

Узел осуществляет оцилиндровку неокоренного бревна, то есть после прохождения бревна через данный узел получается цилиндр различного диаметра (от 180 до 280 мм), калиброванного по всей длине заготовки.

Оцилиндровочный и фрезерный узлы

После оцилиндровки у заготовки появляется база - ось бревна. Эта база сохраняется на всех этапах обработки. Следовательно, верхняя и нижняя фрезы будут расположены симметрично относительно оси бревна.

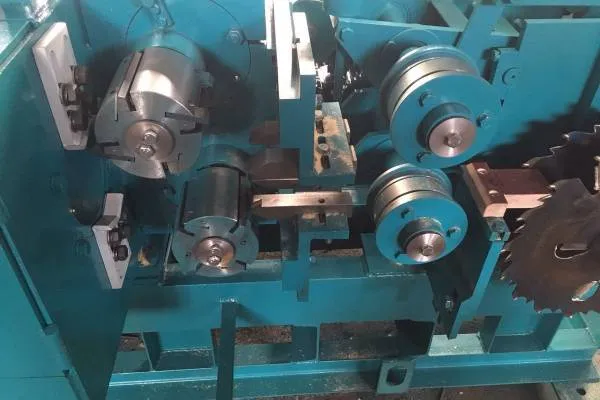

Фрезерный узел

Данный узел осуществляет обработку заготовки сверху и снизу для получения определенного профиля, соответствующего карте раскроя.

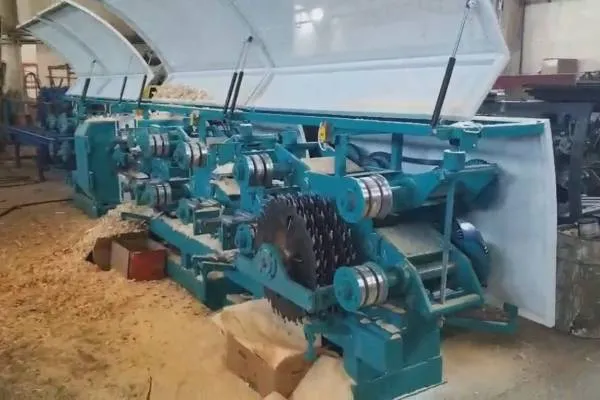

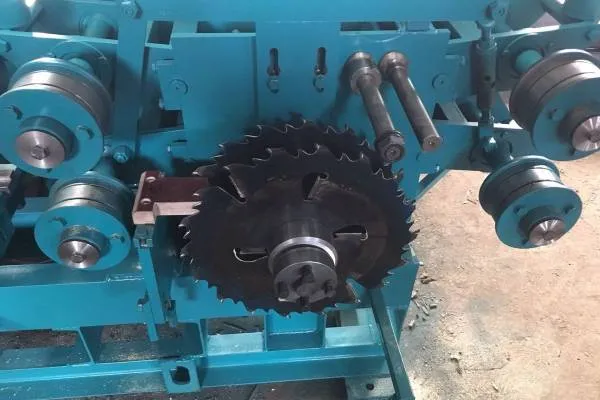

Пильный узел

Данный узел осуществляет распиловку заготовки на готовый пиломатериал различного сечения, зависящего от варианта раскроя. При получении заготовок для срубов данный узел отключается.

Каталог лесопильное оборудование здесь.

Максимальный диаметр обрабатываемого бревна в комле, мм 380
Припуск на обработку при оцилиндровке, мм не более 120
Длина обрабатываемого бревна, мм:
наименьшая, не менее 3 000
наибольшая, не более 6 500
Скорость подачи, м/мин 0 - 4
Диаметр детали после оцилиндровки, мм 180; 200; 220; 240; 260; 280
Частота вращения, об/мин:
оцилиндровочной головки 950
фрезерных шпинделей 3 000
Пильного вала 1 450
Номинальная мощность привода:
подачи 2,2
оцилиндровочного шпинделя 55
верхнего шпинделя фрезерного узла 7,5
нижнего шпинделя фрезерного узла 11
пильного шпинделя 37
Номинальное напряжение сети, В:
в цепи питания двигателей 380
в цепи управления 110
Габаритные размеры, мм не более:
длина 6 300
ширина 2 150
высота 1 450
Масса станка, кг, не более 7 000
