Станок 689С оцилиндровочно-фрезерно-пильный

Производитель: Шервуд
Цена по запросу

Станок модели 689С предназначен для изготовления оцилиндрованных бревен с продольным пазом под укладку в сруб из 180-320 мм, профильного бруса и обрезного пиломатериала из 180-240 мм.

Поделиться

Станок в лизинг оцилиндровочный 689С

Станок модели 689С предназначен для изготовления оцилиндрованных бревен с продольным пазом под укладку в сруб из 180-320 мм, профильного бруса и обрезного пиломатериала из 180-240 мм. Станок может применяться на нижних складах лесозаготовительных предприятий, на площадках лесхозов и др. Оцилиндровочные станки могут эксплуатироваться в закрытом не отапливаемом помещении при температуре окружающей среды от -16°до +30°С.

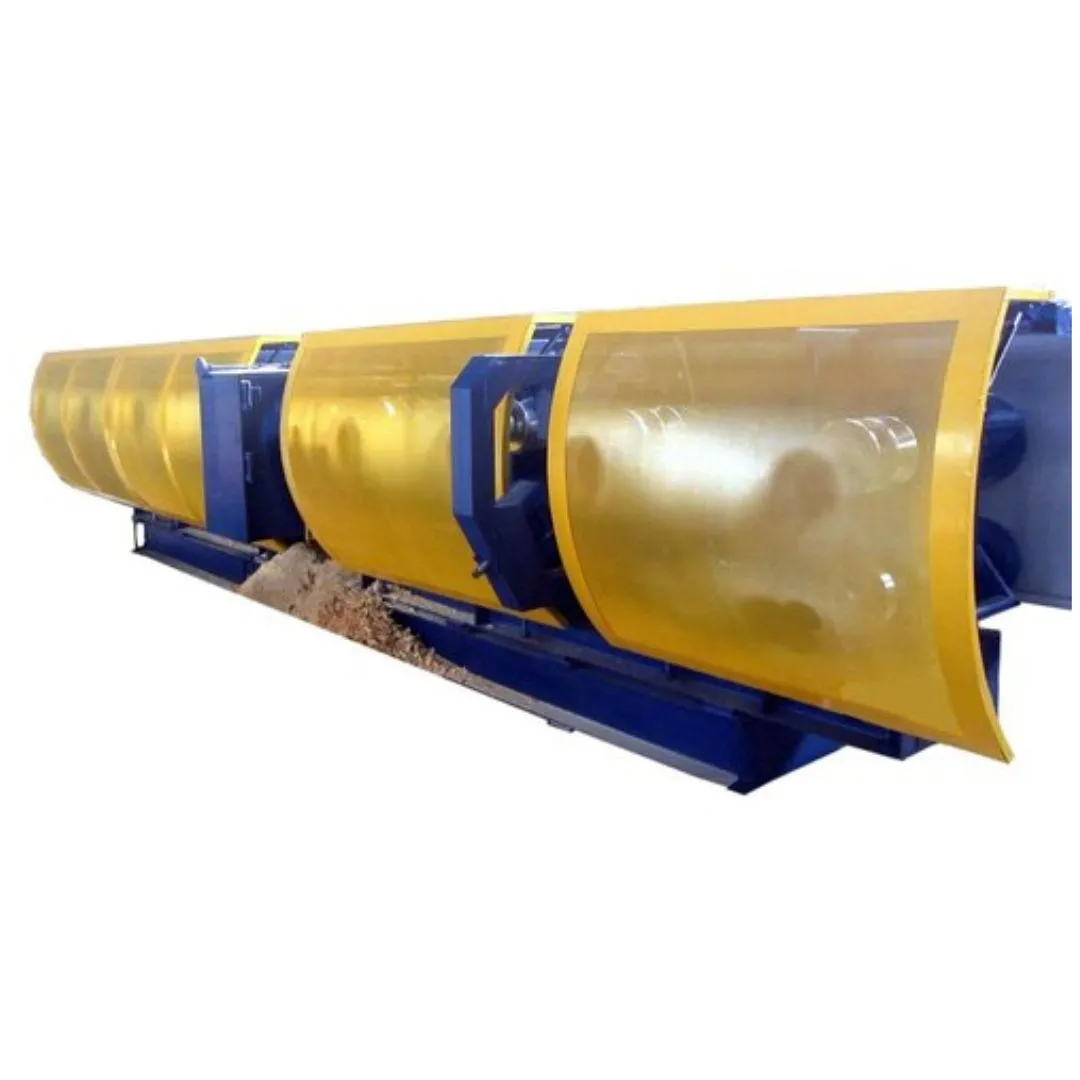

станок 689c

Отличительные особенности конструкции и комплектации станка

- Преобразователь частоты, обеспечивающий плавную регулировку скорости подачи.

- Высококачественные подшипники оцилиндровочного узла.

- Один комплект оснастки.

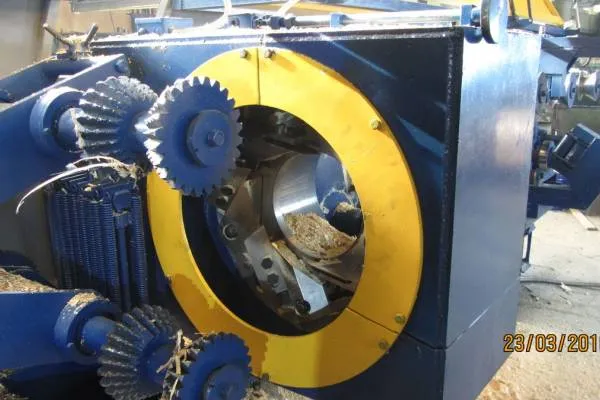

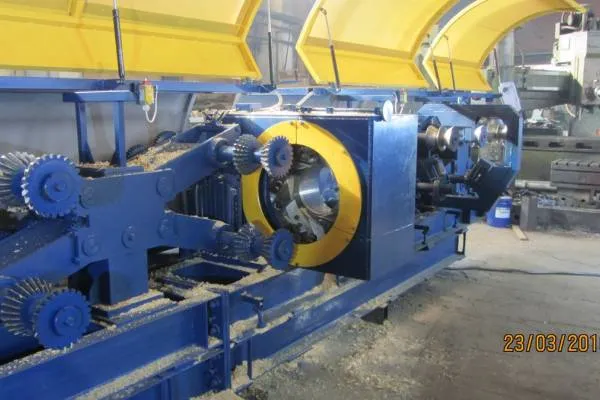

Оцилиндровочный узел

Узел осуществляет оцилиндровку неокоренного бревна ,то есть после прохождения бревна через данный узел получается цилиндр различного диаметра (от 180 до 320 мм ), калиброванного по всей длине заготовки.

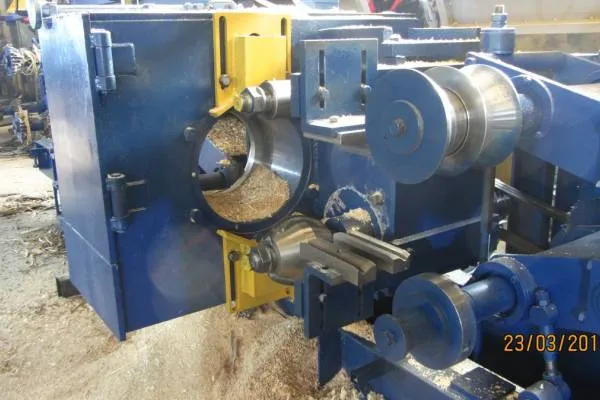

Оцилиндровочный и фрезерный узлы

После оцилиндровки у заготовки появляется база - ось бревна.

Эта база сохраняется на всех этапах обработки. Следовательно, верхняя и нижняя фрезы будут расположены симметрично относительно оси бревна.

Пильный узел

Данный узел осуществляет распиловку заготовки на готовый пиломатериал различного сечения, зависящего от варианта раскроя.

При получении заготовок для срубов данный узел отключается.

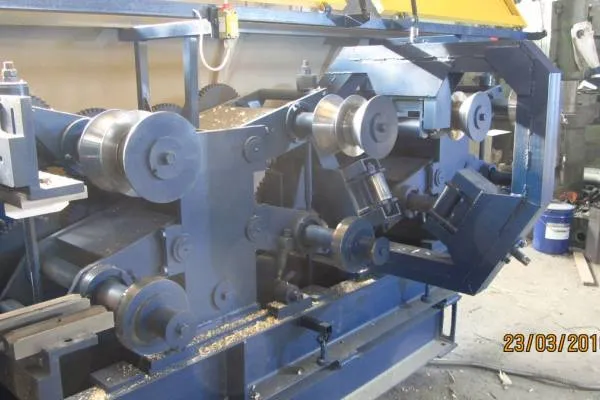

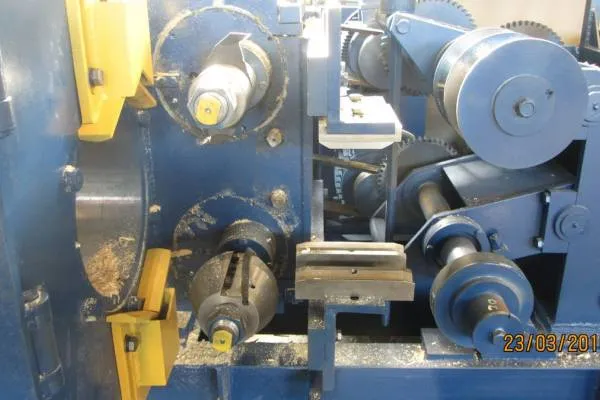

Фрезерный узел

Данный узел осуществляет обработку заготовки сверху и снизу для получения определенного профиля, соответствующего карте раскроя.



Место для установки станка выбирают так, чтобы обеспечить удобный доступ ко всем частям станка и достаточную освещенность. Станок устанавливается на фундаменте с глубиной заложения, выбираемой в зависимости от грунта, но не менее 600 мм, и крепится к нему шестью фундаментными болтами диаметром 20 мм.

При монтаже оборудования строповку блоков осуществлять за специальные строповочные уши находящиеся на рамах блоков. При строповке необходимо следить, чтобы натянутый трос не касался валов станка. Подвергать станок сильным толчкам не допускается.

После установки на фундамент производится выверка станка на горизонтальность с помощью уровня, устанавливаемого на основании станка. Наибольшее допускаемое отклонение от горизонтальности 0,2 мм., на длине 1000 мм. Выверенный станок подливается на фундаменте цементным раствором, после затвердевания которого гайки фундаментных болтов затягиваются.

Каталог лесопильное оборудование здесь.

Максимальный диаметр обрабатываемого бревна в комле, мм 440
Припуск на обработку при оцилиндровке, мм не более 120
Длина обрабатываемого бревна, мм:
наименьшая, не менее 4 500
наибольшая, не более 6 500
Скорость подачи, м/мин 0 - 4
Диаметр детали после оцилиндровки, мм 180; 200; 220; 240; 260; 280; 300; 320
Частота вращения, об/мин:
оцилиндровочной головки 800
фрезерных шпинделей 3 000
пильного вала 1 450
Номинальная мощность привода:
подачи 2х1,1
оцилиндровочного шпинделя 55
верхнего шпинделя фрезерного узла 7,5
нижнего шпинделя фрезерного узла 37
пильного шпинделя 11
дополнительного шпинделя 7,5
Номинальное напряжение сети, В:
в цепи питания двигателей 380
в цепи управления 110
Габаритные размеры, мм не более:
длина 7 500
ширина 2 000
высота 1 520
Масса станка, кг, не более 7 650
