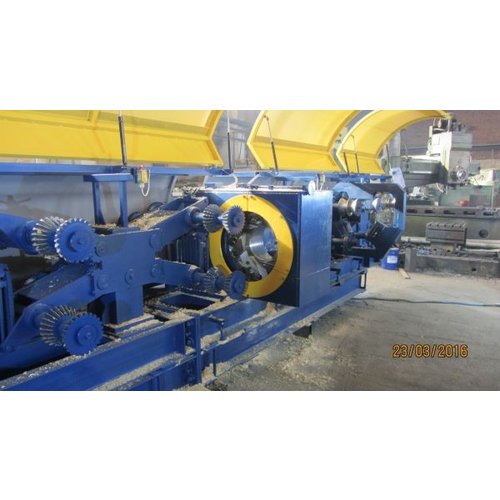

Станок 697С оцилиндровочно-фрезерный

Производитель: Шервуд
Цена по запросу

Станок модели 697С предназначен для изготовления оцилиндрованных бревен, оцилиндрованных бревен с продольным пазом под укладку в сруб из 180-320 мм.

Поделиться

Станки для распиловки круглого леса 697С оцилиндровочно-фрезерный.

Оцилиндровочные станки модели 697С предназначен для изготовления оцилиндрованных бревен, оцилиндрованных бревен с продольным пазом под укладку в сруб из 180-320 мм. Станок может применяться на нижних складах лесозаготовительных предприятий, на площадках лесхозов и др. Станок может эксплуатироваться в закрытом не отапливаемом помещении при температуре окружающей среды от -16°до +30°С.

Отличительные особенности конструкции и комплектации станка

- Преобразователь частоты, обеспечивающий плавную регулировку скорости подачи.

- Высококачественные подшипники оцилиндровочного узла.

- Один комплект оснастки.

Оцилиндровочный узел

Узел осуществляет оцилиндровку неокоренного бревна ,то есть после прохождения бревна через данный узел получается цилиндр различного диаметра (от 180 до 320 мм ), калиброванного по всей длине заготовки.

Оцилиндровочный и фрезерный узлы

После оцилиндровки у заготовки появляется база - ось бревна.

Эта база сохраняется на всех этапах обработки. Следовательно, верхняя и нижняя фрезы будут расположены симметрично относительно оси бревна.

Фрезерный узел

Данный узел осуществляет обработку заготовки сверху и снизу для получения определенного профиля, соответствующего карте раскроя.





Место для установки станка выбирают так, чтобы обеспечить удобный доступ ко всем частям станка и достаточную освещенность. Станок устанавливается на фундаменте с глубиной заложения, выбираемой в зависимости от грунта, но не менее 600 мм , и крепится к нему шестью фундаментными болтами диаметром 16 мм . После установки на фундамент производится выверка станка на горизонтальность с помощью уровня, устанавливаемого на основании станка. Наибольшее допускаемое отклонение от горизонтальности 0,2 мм на длине 1000 мм . Выверенный станок подливается на фундаменте цементным раствором, после затвердевания которого гайки фундаментных болтов затягиваются.

Возможные варианты оснасток для станка 697С:

В комплект оснасток входят:
- 2 корпуса фрез в сборе;
- комплекты ножей;
- ролики.

Возможно изготовление оснасток для раскроя под заказ.

Каталог лесопильное оборудование здесь.

Максимальный диаметр обрабатываемого бревна в комле, мм 440
Припуск на обработку при оцилиндровке, мм не более 120
Длина обрабатываемого бревна, мм:
наименьшая, не менее 4 500
наибольшая, не более 6 500
Скорость подачи, м/мин 0 - 4
Диаметр детали после оцилиндровки, мм 180; 200; 220; 240; 260; 280; 300; 320
Частота вращения, об/мин:
оцилиндровочной головки 800
фрезерных шпинделей 3 000
Номинальная мощность привода:
подачи 2х1,1
оцилиндровочного шпинделя 55
верхнего шпинделя фрезерного узла 7,5
нижнего шпинделя фрезерного узла 11
Номинальное напряжение сети, В:
в цепи питания двигателей 380
в цепи управления 110
Габаритные размеры, мм не более:
длина 7 300
ширина 2 000
высота 1 570
Масса станка, кг, не более 7 400
