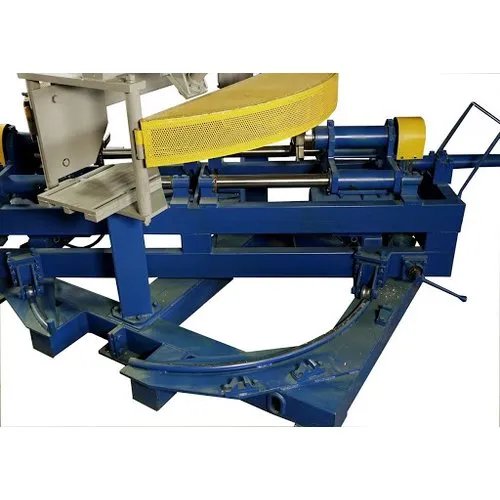

Станок «П2Ф» для выборки чаши в бревне под углом 45, 60, 90 гр. (d 180-400 мм)

Цена по запросу

Станок для выборки венцовых чашек модели П2Ф предназначен для выборки венцовых чашек в оцилиндрованных брёвнах.

Поделиться

Станок для выборки венцовых чашек модели П2Ф предназначен для выборки венцовых чашек в оцилиндрованных брёвнах, имеющих профиль, указанный на рисунке 1.



Выборка венцовых чашек может производиться под углом 45°,60°, 90° относительно оси бревна.

Зажим бревна производится двумя гидроцилиндрами с возможностью регулировки расстояния между ними. Подача шпинделей с фрезами также осуществляется двумя гидроцилиндрами навстречу друг другу, при этом имеется возможность плавного регулирования скорости подачи. Применение гидравлики увеличивает производительность станка.

Преимущества двухсторонней схемы фрезерования заключается в увеличении качества обработки (уменьшении количества вырывов), увеличении жёсткости, так как длина направляющих, по которым перемещаются шпиндельные узлы, меньше, чем при односторонней обработке.

Станок может применяться на небольших деревообрабатывающих предприятиях в комплексе с оборудованием, предназначенным для производства оцилиндрованных срубов.

Станок может эксплуатироваться в закрытом неотапливаемом помещении при температуре окружающей среды от – 10° до + 40°С


Рисунок 1 – Профиль бревна.

Отличительные особенности конструкции и комплектации станка:

- Двух шпиндельный (для уменьшении количества вырывов на бревне)

- Увеличена жёсткость станка

- Зажим бревна и подача фрезы - гидравлика

- Лазерный указатель для точного позиционирования бревна

- Комплект режущего инструмента на все диаметры бревен (180-400 мм).

1 Диаметр обрабатываемых бревен, мм 180; 200; 220; 240;260; 280; 300; 320;340;360;380;400
2 Угол между осью заготовки и осью венцовой чашки, град. 45, 60, 90
3 Скорость подачи, м/мин
рабочий ход 0,1 ... 0,84
обратный ход 5,5
4 Частота вращения фрезы, об/мин 2900
5 Габаритные размеры, мм:
Длина 3300
Ширина 1800
Высота 1500
Масса станка, кг не более 1800
Характеристика электрооборудования
7 Род тока питающей сети Переменный трехфазный
8 Номинальная частота, Гц 50
9 Номинальное напряжение сети, В
В цепи питания эл. двигателей 380
В цепи управления 110
10 Количество эл. двигателей 2
11 Электродвигатель привода фрезы:
Мощность, кВт 11
Частота вращения. об/мин 3000
12 Электродвигатель гидростанции мощность, кВт 0,55
частота вращения, об/мин 1500
Характеристика гидрооборудования
13 Гидроцилиндр подачи dпоршня х dштока х Lхода 50х36х470
14 Гидроцилиндр зажима dпоршня х dштока х Lхода 40х28х220
