Станок "Шервуд ОФ-30Ц" оцилиндровочно - фрезерный (роторный)

Цена по запросу

Станок предназначен для изготовления оцилиндрованных бревен, оцилиндрованных бревен с продольным пазом под укладку в сруб диаметров 180; 200; 220; 240; 260; 280; 300 мм.

Поделиться

Станок "Шервуд ОФ-30Ц" оцилиндровочно - фрезерный (роторный) для обработки бревен в центрах.

Оцилиндровочный станок для обработки бревен в центрах. Станок предназначен для изготовления оцилиндрованных бревен, оцилиндрованных бревен с продольным пазом под укладку в сруб диаметров 180; 200; 220; 240; 260; 280; 300 мм. На станке устанавливаются два гидроцилиндра с площадками на штоках для подъема и настройки положения бревна (перед зажимом). Внутри рамы возможна установка скребкового (ленточного) транспортера для удаления отходов. В дополнительной комплектации к станку может поставляться система (с гидроприводом) загрузки необработанных бревен и снятия готовой продукции, а так же система поштучной подачи бревен на станок.

Отличительные особенности конструкции и комплектации станка

- Преобразователь частоты, обеспечивающий плавную регулировку скорости подачи.

- Высококачественные подшипники оцилиндровочного узла.

- Один комплект оснастки.

- Бесконтактные датчики перемещений.

- Возможно изготовление под заказ подвижной задней бабки, что позволяет обрабатывать бревна разной длины от 4,5 до 6 м.

- Высококачественные импортные клиновые ремни повышенной прочности.

- Цепи управления станка - 24В, что повышает электробезопасность оборудования.

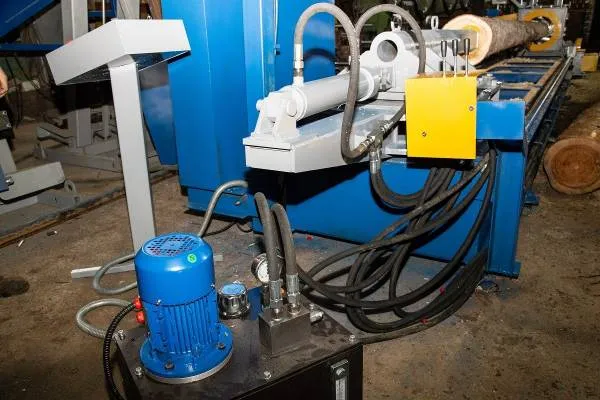

- Подъем и зажим бревна - гидравлический.

- Под заказ возможно изготовление станка для обработки бревен длиной от 3до 7,5м.

Назначение станка Шервуд ОФ-30Ц

Изготовление оцилиндрованных бревен с продольными пазами для домостроения d 180 - 300 мм.

Рекомендуемая область применения

Деревообрабатывающие предприятия, специализирующиеся на изготовлении деталей домов из оцилиндрованных бревен с объемом производства до 6000 куб.м готовой продукции в год при двухсменной работе.

Описание

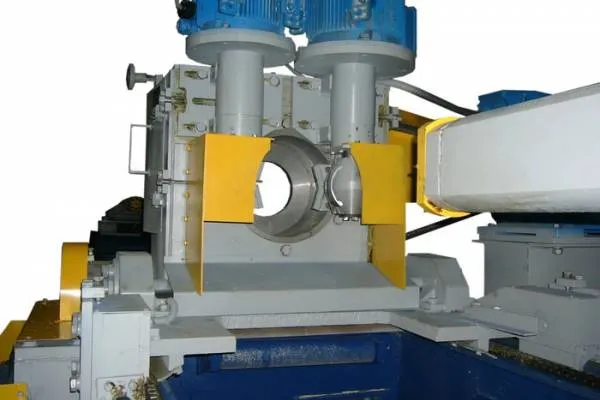

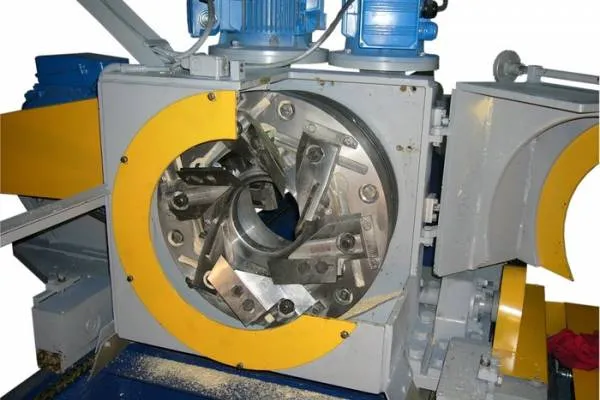

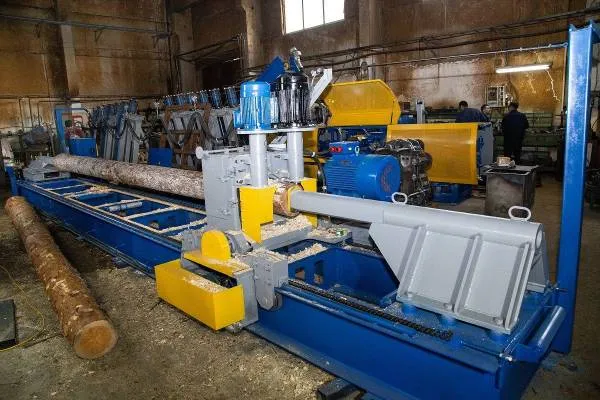

Станок модели Шервуд ОФ-30Ц оцилиндровочно - фрезерный для оцилиндровки бревен и выборки продольных пазов состоит из следующих основных узлов: станины с вмонтированными в нее узлами подъема бревна, неподвижной и зажимной бабок с консольными центрами, подвижной каретки с установленными на ней оцилиндровочным ротором , двумя фрезерными узлами и приводом перемещения каретки.

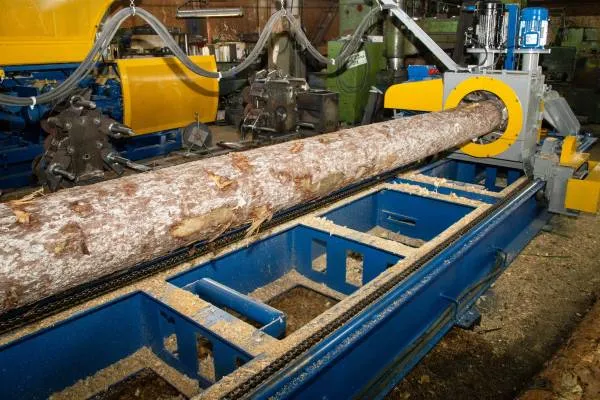

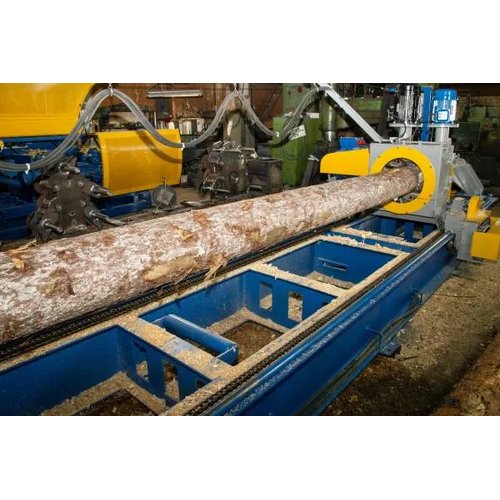

Станок работает следующим образом. Каретку устанавливают в исходное положение у неподвижной бабки. На станину станка подают бревно и механизмами подъема (с гидроприводом) поднимают и позиционируют относительно центров. Бревно фиксируется зажимной бабкой (с гидроприводом), механизмы подъема опускаются. Включаются приводы оцилиндровочного ротора, приводы фрез и привод подачи каретки. Обработка бревна по всем поверхностям происходит за один проход. Скорость подачи в процессе обработки можно плавно регулировать. По завершении обработки бревно освобождается и удаляется со станка. Для обработки следующего бревна цикл повторяют.

Увеличена производительность станка за счет:

механизации работ по подъему и зажиму бревна;

обработки бревна за один проход;

применения электронного регулятора скорости подачи;

применения оригинальных узлов перемещения каретки и резания оцилиндровочного ротора, позволяющих работать на повышенных скоростях подачи.

Повышено качество производимой продукции за счет:

применения массивной и жесткой станины из швеллера № 40;

применения электронного регулятора скорости подачи, который позволяет оперативно менять скорость подачи в соответствии с условиями резания;

применения оригинального узла резания оцилиндровочного ротора, позволяющего получать высокое качество обработанной поверхности на повышенных скоростях подачи.

Повышена надежность станка и удобство работы на нем за счет применения гидравлики и электроники.

Преимущества перед известными аналогами

Высокопроизводительный, универсальный. Производит полную обработку бревна за один проход с высоким качеством.

Снижение трудоемкости и повышение производительности труда в 2 раза. Улучшение качества изделий.

Рекомендуемая схема размещения станка ОФ-30Ц и околостаночного оборудования

- На станок ОФ-30Ц бревно подается механизмом поштучной выдачи бревен мод. МПВ450. На механизм поштучной выдачи бревна подаются любым доступным способом: с бревнотаски, с транспортера, кран-балкой и т.п.





- На станке ОФ-30Ц бревно за один проход обрабатывается, и обратным ходом каретки удаляется со станка. Подъемным рольгангом мод. Р28А-4 бревно поднимается с уровня станка ОФ-30Ц на уровень рольганга Р32-6 и остальных станков линии.

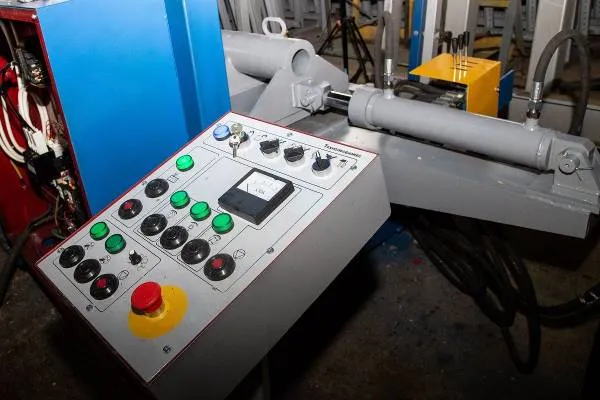

- Привод механизма поштучной выдачи и подъемного рольганга – гидравлическое, управление с пульта станка ОФ-30Ц.








Максимальный диаметр обрабатываемого бревна в комле, мм 400
Минимальный диаметр обрабатываемой заготовки, мм 200
Припуск на обработку при оцилиндровке, мм не более 120
Длина обрабатываемого бревна, мм 5950-6150
Скорость подачи, м/мин
рабочий ход 0 - 3,2
холостой ход 7,2
Диаметр детали после оцилиндровки, мм 180; 200; 220; 240; 260; 280; 300
Частота вращения, об/мин
оцилиндровочной головки 950
фрезерных шпинделей 3000
Номинальная мощность привода:
Подачи 1,1
Оцилиндровочного шпинделя 45
Фрезерных узлов 7,5 и 11
Гидростанции 1,1
Номинальное напряжение сети, В:
В цепи питания двигателей 380
В цепи управления 110
Габаритные размеры, мм:
Длина 10 550
Ширина 1 950
Высота 2000
Масса станка, кг, не более 6600
