Станок "Шервуд ОФ-40Ц" оцилиндровочно - фрезерный для обработки бревен в центрах

Цена по запросу

Станок «Шервуд ОФ-40Ц» предназначен для переработки круглых лесоматериалов с целью изготовления оцилиндрованных бревен, оцилиндрованных бревен с продольным пазом под укладку в сруб.

Поделиться

Оцилиндровочный станок для обработки бревен в центрах. Станок предназначен для изготовления оцилиндрованных бревен с продольным пазом под укладку в сруб диаметрами 200; 220; 240; 260; 280; 300; 320; 340; 360; 380; 400 мм. На станке устанавливаются два гидроподьемника для подъема и настройки положения бревна перед зажимом. Под рамой возможна установка скребкового (ленточного) транспортера для удаления отходов.

В схеме привода оцилиндровочной головки используется частотный привод позволяющий менять скрость вращения в зависимости от диаметра бревна и ограничивающий пусковые токи на уровне максимальных рабочих. Применение частотного привода позволяет оптимизировать скорость резания и уменьшить износ оцилиндровочного узла и электродвигателя.

*Возможные варианты профиля бревна (под заказ)

Отличительные особенности конструкции и комплектации станка

- Высококачественные подшипники оцилиндровочного узла.

- Один комплект оснастки.

- Безконтактные датчики перемещений.

- Возможно изготовление под заказ подвижной задней бабки, что позволяетобрабатывать бревна разной длины от 4,5 до 6 м.

- Высококачественные импортные клиновые ремни повышенной прочности.

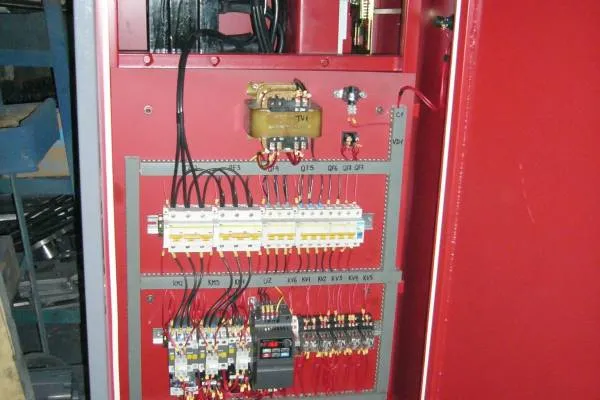

- Цепи управления станка - 24В, что повышает электробезопасность оборудования.

- Система плавного пуска и торможения оцилиндровочного узла.

- Под заказ возможно изготовление станка для обработки бревен длиной от 4 до 7,5м.

Назначение станка Шервуд ОФ-40Ц

Изготовление оцилиндрованных бревен с продольными пазами для домостроения d 200 - 400 мм.

Рекомендуемая область применения

Деревообрабатывающие предприятия, специализирующиеся на изготовлении деталей домов из оцилиндрованных бревен с объемом производства до 6000 куб.м готовой продукции в год при двухсменной работе.

Описание

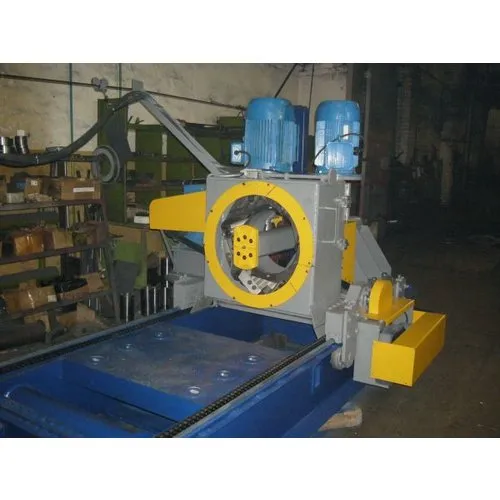

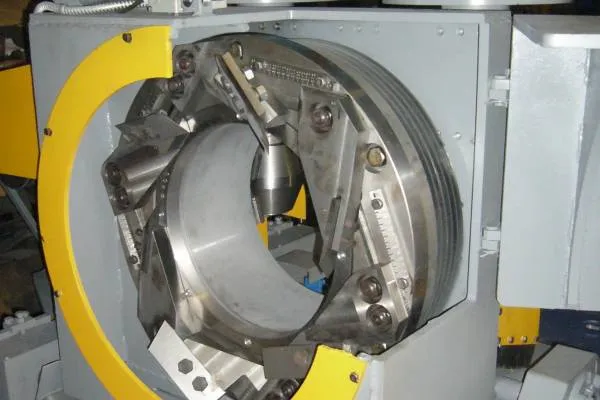

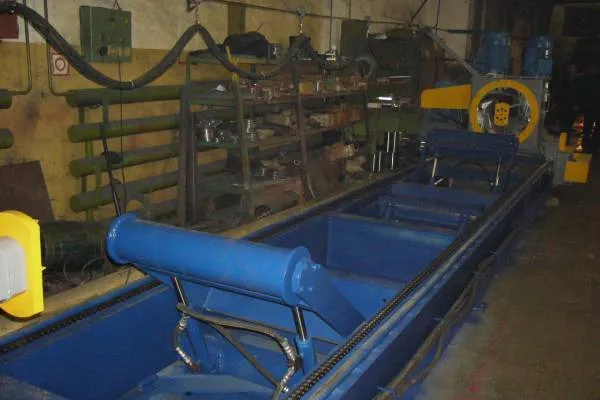

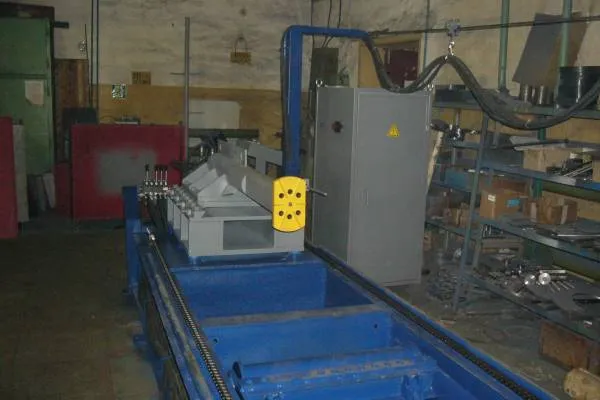

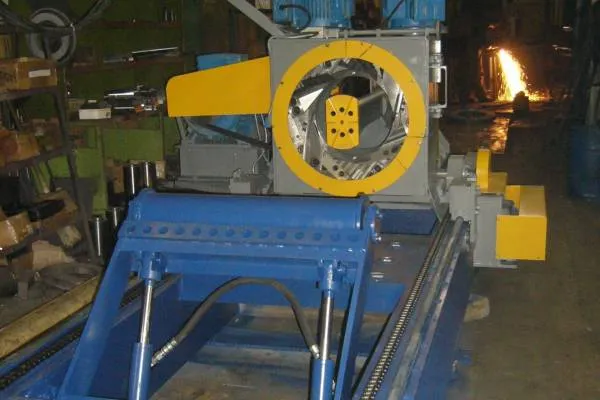

Станок модели Шервуд ОФ-40Ц оцилиндровочно - фрезерный для оцилиндровки бревен и выборки продольных пазов состоит из следующих основных узлов: станины с вмонтированными в нее узлами подъема бревна, неподвижной и зажимной бабок с консольными центрами, подвижной каретки с установленными на ней оцилиндровочным ротором , двумя фрезерными узлами и приводом перемещения каретки.

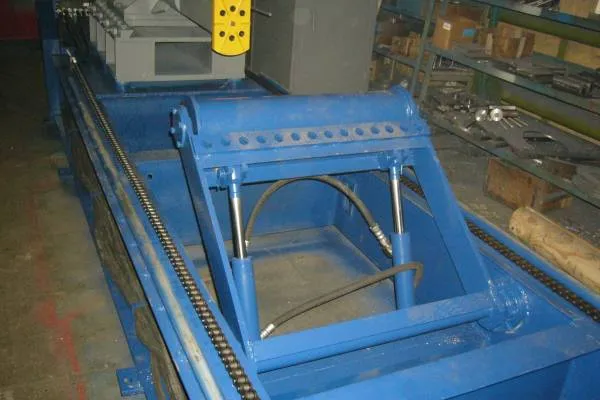

Станок работает следующим образом. Каретку устанавливают в исходное положение у неподвижной бабки. На станину станка подают бревно и механизмами подъема (с гидроприводом) поднимают и позиционируют относительно центров. Бревно фиксируется зажимной бабкой (с гидроприводом), механизмы подъема опускаются. Включаются приводы оцилиндровочного ротора, приводы фрез и привод подачи каретки. Обработка бревна по всем поверхностям происходит за один проход. Скорость подачи в процессе обработки можно плавно регулировать. По завершении обработки бревно освобождается и удаляется со станка. Для обработки следующего бревна цикл повторяют.

Увеличена производительность станка за счет:

механизации работ по подъему и зажиму бревна;

обработки бревна за один проход;

применения электронного регулятора скорости подачи;

применения оригинальных узлов перемещения каретки и резания оцилиндровочного ротора, позволяющих работать на повышенных скоростях подачи.

Повышено качество производимой продукции за счет:

применения массивной и жесткой станины из швеллера № 40;

применения электронного регулятора скорости подачи, который позволяет оперативно менять скорость подачи в соответствии с условиями резания;

применения оригинального узла резания оцилиндровочного ротора, позволяющего получать высокое качество обработанной поверхности на повышенных скоростях подачи.

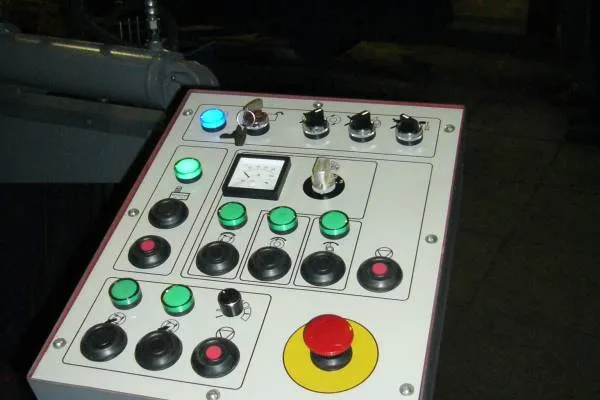

Повышена надежность станка и удобство работы на нем за счет применения гидравлики и электроники.

Преимущества перед известными аналогами

Высокопроизводительный, универсальный. Производит полную обработку бревна за один проход с высоким качеством.

Снижение трудоемкости и повышение производительности труда в 2 раза. Улучшение качества изделий.

Максимальный диаметр обрабатываемого бревна в комле, мм 560
Припуск на обработку при оцилиндровке, мм не болееьный диаметр обрабатываемой заготовки, мм 120
Длина обрабатываемого бревна, мм 5950-6150
Скорость подачи, м/мин
рабочий ход 0 - 3
холостой ход 6
Диаметр детали после оцилиндровки, мм 200, 220,240,260,280,300, 320,340,360,380,400
Предельные отклонения диаметра, мм +-0,5
Частота вращения, об/мин
оцилиндровочной головки 600-850
фрезерных шпинделей 3 000
Номинальная мощность привода:
Подачи 1,5квт 1000 об/мин
Оцилиндровочного шпинделя 55квт 3000 об/мин
Фрезерных узлов 11квт 3000 об/мин

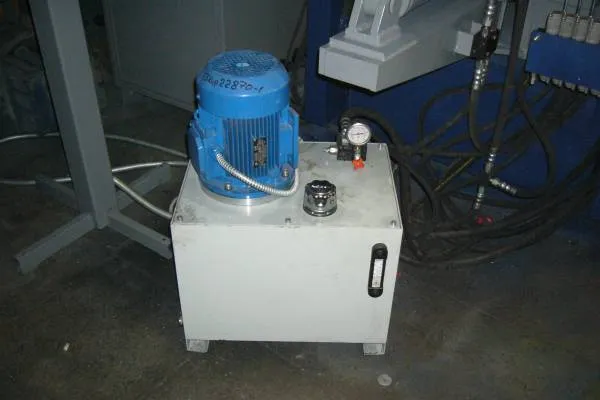

Гидростанции 15 3000 об/мин
Габаритные размеры, мм:
Длина 10 700
Ширина 2 040
Высота 2 000
Масса станка, кг, не более 6 600
