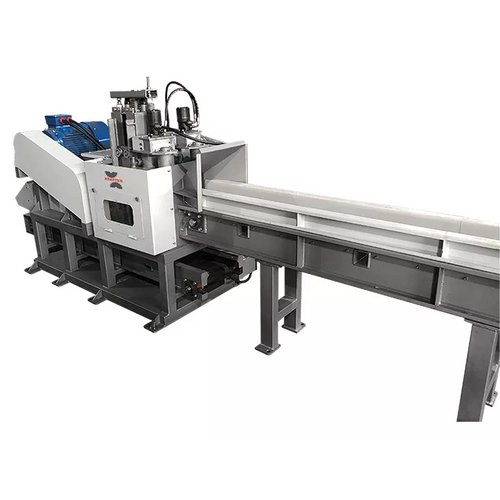

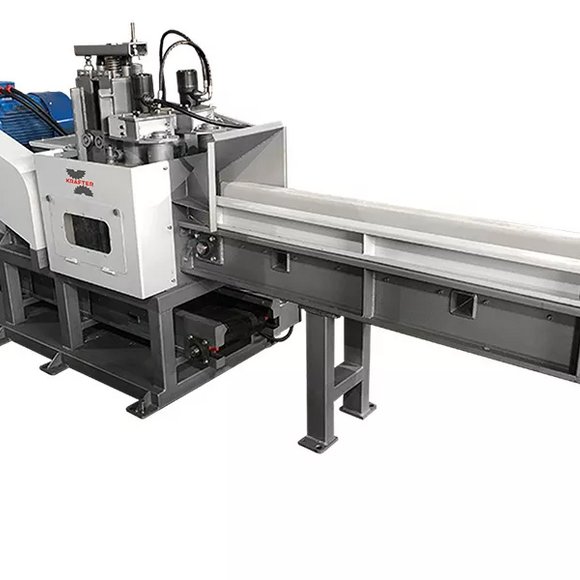

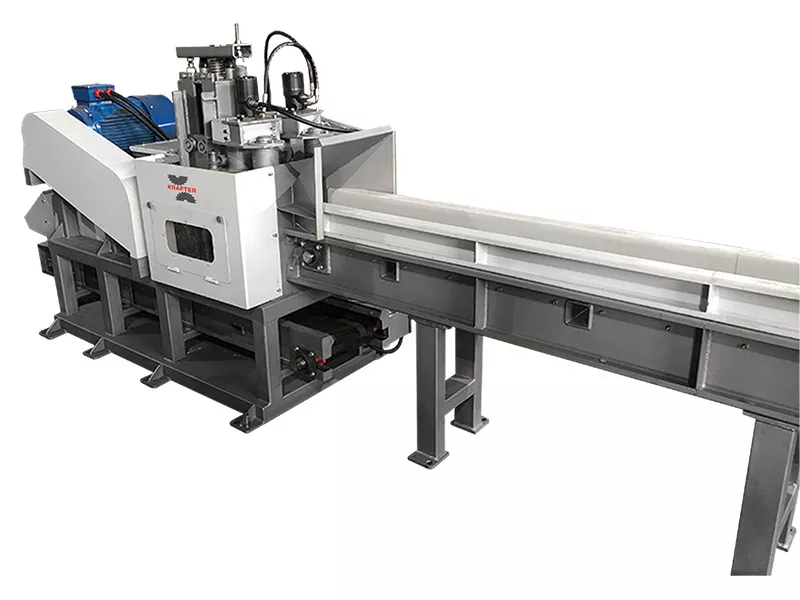

Окорочный станок KRAFTER RD-600

Станок предназначен для бережной окорки бревен. Окорка круглых бревен важный процесс на любом деревообрабатывающем производстве. В процессе окорки вместе с корой удаляются песок, ил и другие абразивные включения, попадающие в кору при заготовке, сплаве, транспортировке и хранении сырья. Поэтому при распиловке окоренных бревен повышается ресурс инструмента, уменьшаются расходы на его подготовку, а также общая производительность линии, т.к. требуется меньше остановок для обслуживания линии и замены инструмента. Распиловка получается более чистой, что способствует улучшению качества пиломатериалов. Станок спроектирован с учетом опыта ведущих мировых производителей окорочных станков.

Окорочный станок KRAFTER может работать полностью в автоматическом режиме. Станок может использоваться в составе средних и крупных лесопильных производств, линий по производству топливной и технологической щепы, древесных топливных гранул и брикетов, сортировочных линиях круглых бревен, фанерных производствах, на заводах по изготовлению бумаги, а также на любых других производствах, в технологическом процессе которых не должно присутствовать коры.



Схема обработки



Конструктивные особенности

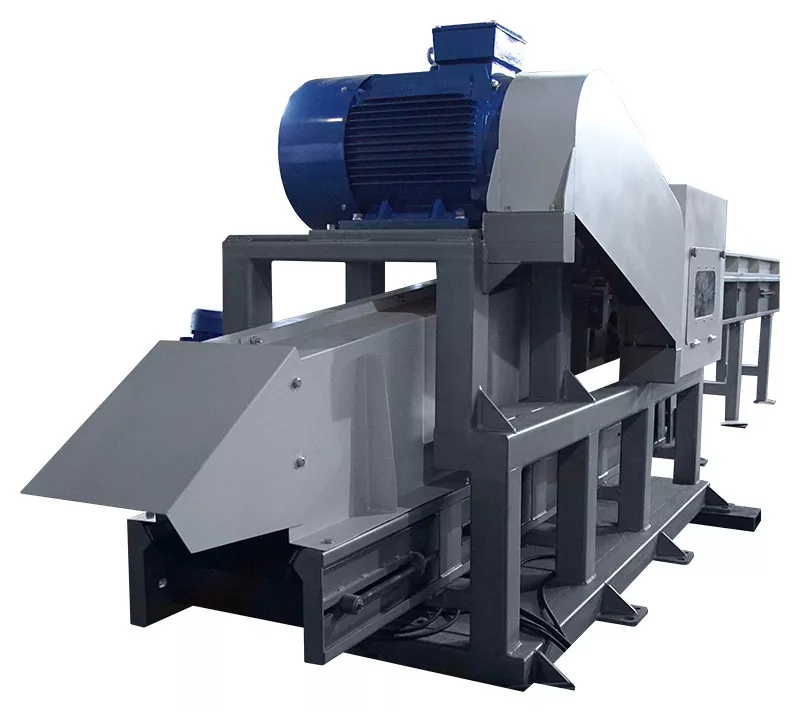

Массивная станина станка

Станок имеет массивную и сверхпрочную станину, которая обеспечивает долговечную работу станка без вибраций.

Станина изготовлена из конструкционной стали выского качества толщиной до 40 мм.



Ротор окорочного станка

При изготовлении ротора окорочного станка используются оригинальные комплектующие (подшипник и корпус подшипника) от ведущего Европейского производителя роторов вращения особой точности, у которого закупаются мировые лидеры производства окорочных станков.

Ротор окорочного станка имеет 6 ножей. Давление прижима ножей осуществляется при помощи гидроцилиндров с пружинами, которые объединены в единый контур. Давление накачивается равномерно через первый цилиндр в контуре при помощи гидравлической помпы по манометру.

Смазка в подшипник ротора подается порционно автоматически при помощи автоматической гидростанции, установленной на станке.

Частота и продолжительность подачи смазки регулируется.



Система подачи бревен

3 пары массивных подающих рябух (1 пара перед ротором и 2 пары после ротора) с зубцами для подачи бревен без проскальзывания и заклинивания.

Система подачи имеет привод через карданные валы, которые обеспечивают надежную передачу крутящего момента на верхние и нижние рябухи.

Каждая пара приводных рябух имеет свой закрытый гидравлический контур оснащенный мощными гидроцилиндрами, гидроаккумуляторами, индикаторами давления. Это позволяет индивидуально настроить каждую пару рябух в зависимости от пород древесины и сезонности.

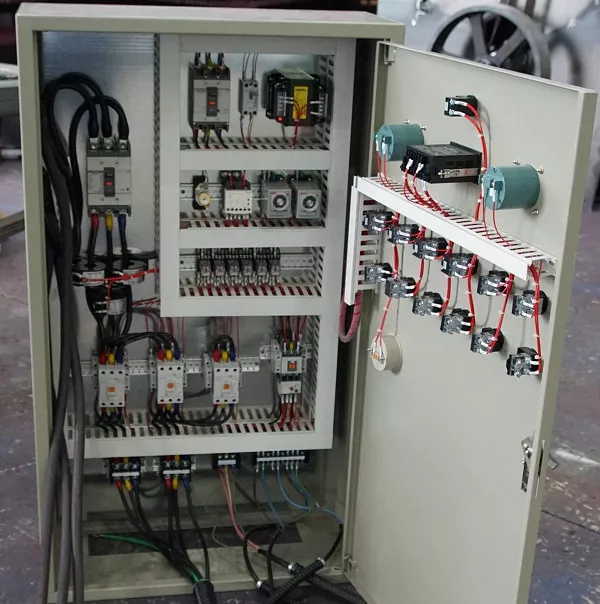

Пульт управления



Станок оснащен выносной стойкой управления.

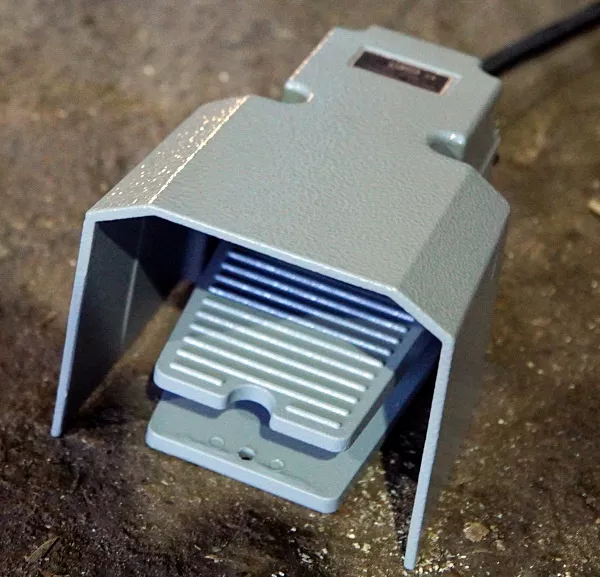

Дополнительно возможно подключение переносного пульта.

Все электрические компоненты (пакетники, частотные преобразователи) от мирового лидера SCHNEIDER ELECTRIC (Германия).

Данная электрика обеспечивает надежную работу станка в широком диапазоне температур.



Автоматическая гидравлическая система смазки



Станок укомплектован автоматической гидравлической станцией HV Hydraulic S.R.L (Италия) с индикатором давления и баком для смазывающей жидкости. Бак имеет шкалу для отслеживания уровня жидкости и фильтр грубой очистки для исключения попадания грязи в насос и подшипник ротора.

Система обеспечивает автоматическую подачу смазывающей жидкости в ротор станка. Подача осуществляется по датчику времени автоматически. Настраивается как длительность подачи так и частота.Также автоматика станка оснащена системой безопасности, которая выключает станок в случае если в баке не осталось смазки.Данная функция обеспечивает долговременную и надежную работу подшипника ротора – самого главного узла окорочного станка, а также исключает человеческий фактор и упрощает обслуживание станка.

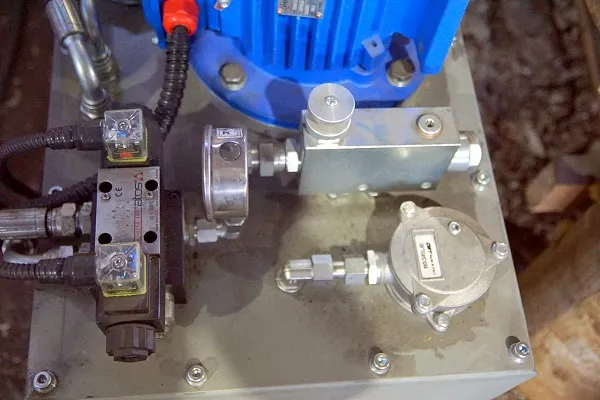

Гидравлическая помпа

Станок оснащен гидравлической помпой с баком для гидравлической жидкости и индикатором. Данная помпа предназначена для выставления давления в роторе, на подающих рябухах и на подающем конвейере.



Подающий самоцентрирующийся транспортер



Станок оснащен цепным самоцентрирующимся подающимм транспортером для бревен диаметром до 600 мм. Скорость подачи транспортера и станка одинаковая и регулируется с главного пульта управления при помощи частотного преобразователя, что дает возможность подобрать оптимальную скорость подачи для любого бревна индивидуально.

Для более надежной подачи бревен цепь транспортера имеет траверсы, а сам транспортер оснащен верхним прижимным роликом. Давление на ролик и самоцентрация транспортера происходит за счет гидравлики.





Комплект ножей

В комплекте со станком идет 6 ножей с напайными пластинами из сверхтвердого сплава - стеллита. Ножи имеют специальную форму для более легкого раскрытия при подаче бревна.

Дополнительно станок может быть оснащен любым количеством запасных ножей европейского производства.
