Размер приемного окна: 500 х 200 мм
Производительность: 20 м³/час
Мощность осн. двигателя: 55 кВт
Вес: 2400 кг
Поделиться

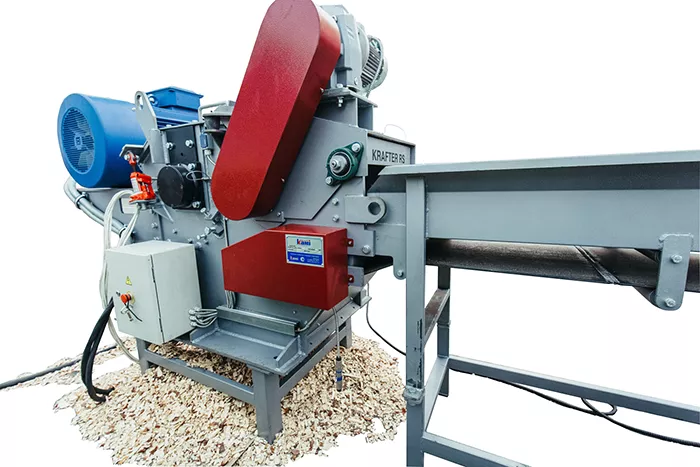

Рубительная машина барабанного типа
НАЗНАЧЕНИЕ:
Рубительная машина барабанного типа «KRAFTER RS-550» предназначена для переработки отходов деревообработки, обрезков, тонкомера, горбыля, сырого шпона и кусковых отходов в щепу нужного размера для дальнейшего использования в производстве биотоплива (брикетов и паллет), ДСП (щепа марок Ц-1, Ц-2, Ц-3, ПВ и ТВ), технологической и топливной щепы, щепы для копчения, мульчи и для сжигания в энергетических установках с автоматической загрузкой топлива.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Применяется на лесопильных и деревообрабатывающих предприятиях средней и высокой мощностей.
Используемое сырье
Горбыль, срезка, баланс, тонкомер, ветки и т.п.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
Размер получаемой щепы зависит от количества ножей на барабане и размера сортировочного сита.
На дробилке KRAFTER RS-550 может быть установлен частотник, который позволяет регулировать скорость подачи для получения щепы необходимой толщины и сортировочное сито позволяющая изменять ширину и длину щепы и полностью избавиться от недорубов.
СХЕМА ОБРАБОТКИ:
Дробление происходит за счет инерционного барабана и контрножа.
При разработке станка учитывались конструктивные особенности и технологии, применяемые у ведущих Европейских производителей дробильного оборудования (Vecoplan, Scorpion).
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
 |
СИСТЕМА ЗАЩИТЫ «NO STRESS» В дробилке имеется встроенная система защиты от перегрузки двигателя. Система работает в автоматическом режиме и замедляет подачу при возникновении повышенной нагрузки на двигатель. |
 |
МОТОР-РЕДУКТОРЫ VARVEL С СИЛОЙ 765 НМ, СЕРВИС ФАКТОР 1,1 Цилиндрический bтальянские мотор-редукторы VARVAL с защитной муфтой и системой реверса на подачу материала в дробилку обеспечивают большее усилие для подачи материала в зону измельчения и могут выдерживать различные аварийные остановки и заторы. |
 |
СОБСТВЕННОЕ ПРОИЗВОДСТВО РУБЯЩИХ БАРАБАНОВ Главный узел в дробилке обрабатывается на высокоточном фрезере с чпу, что гарантирует максимальную точность и дальнейшее отсутствие вибрации. |
 |
ВАЛЫ НА МУФТАХ Основные валы в дробилках установлены на самоцентрирующих муфтах, т.к., в отличие от посадки на шпонку, не разбивают валы и максимально центрируются. |
 |
ПОДШИПНИКИ SKF Шведские подшипники закрытого типа - одни из лучших в мире не требуют обслуживания и смазки при непрерывной трехсменной работы. Специально разработанный усиленный корпус подшипника и вала с большим запасом прочности.
|
 |
ЧУГУННЫЕ ШКИВЫ На дробилках KRAFTER RS установлены высокоточные чугунные литые шкивы. Шкивы полностью сбалансированны и удобно монтируются, благодаря использованию шпонки. |
 |
СТАНИНА Станина заранее фрезеруется на станке с чпу для получения точности во всех технологических отверстиях, что важно для качественной сборки и долговечной эксплуатации и обслуживания. |
 |
ЗАЩИТА СИСТЕМЫ ПОДАЧИ Встроенный гидроусилитель позволяет защитить приводные механизмы валов (редукторы, двигателя), надежно зафиксировать и подать измельчаемый материал в зону дробления, автоматизировать процесс и уйти от человеческого фактора. |
 |
ГИДРАВЛИЧЕСКАЯ СИСТЕМА Гидравлическая система итальянского производства с гидрокомпенсатором и электронной системой защиты при отсутствии давления в гидросистеме, предназначенная для защиты подающих валов и их приводов от поломок при перегрузках. Для поднятия подающего вала при обслуживании и возникновении затора. Благодаря этому можно безопасно и за минимальное время произвести осмотр и чистку в зоне измельчения и устранить затор. |
 |
МЕХАНИЗМ ВЫСТАВЛЕНИЯ НОЖЕЙ
Специальные ножи сделаны по европейской технологии с регулировкой зазора. Это позволяет оператору оперативно производить замену ножей в кротчайшее время выставить ножи в нужное положение (зазор между ножом и контрножом очень важен для высокой производительности измельчителя.)
|
 |
КОНТРНОЖ Контрнож с 4-мя гранями для максимальной длительности использования. |
 |
КРЕПЛЕНИЕ КОНТРНОЖА Контрнож надежно установлен и закреплен в массивной стальной ванне, что позволяет соблюдать зазор между ножом и контрножом в 0,5 мм на протяжении всей длительности эксплуатации дробилки. |
 |
ПОДАЧА КОРОТКИХ ЗАГОТОВОК Специальный встроенный ролик для подачи мелкокусковых отходов позволяет использовать для непрерывной подачи обрезки и кусковую древесину небольшого размера. |
 |
БЫСТРАЯ ЗАМЕНА СИТА Сортировочное сито представляет собой лист металла расположенный вокруг барабана и имеющий отверстия с необходимыми размерами. При необходимости сито можно сменить, тем самым изменить фракцию получаемой щепы. |
 |
ОБСЛУЖИВАНИЕ БАРАБАНА И НОЖЕЙ Гидравлический домкрат для крышки обслуживания ножей позволяет удобно, быстро и безопасно попасть в зону замены ножей на барабане. |
 |
ОТДЕЛЬНЫЙ ВЫНОСНОЙ ПУЛЬТ Для удобства запуска, остановки и пробного измельчения в дробилке имеется отдельный выносной пульт с кнопками включения, остановки и обратного хода. |
 |
ПЛАВНЫЙ ПУСК Современное электрооборудование с системой «звезда-треугольник», защитой двигателя от перегрузки, перепадов напряжения. |
 |
ПУЛЬТ УПРАВЛЕНИЯ Удобный и простой пульт управления не требующий специальных навыков оператора. При изготовлении станка используется одна из самых надежных в мире электрика SCHNEIDER Electric. |
 |
ПРИВОД ПОДАЮЩЕГО ТРАНСПОРТЕРА Встроенный в дробилку привод подающей транспортерной ленты интегрирован с системой защиты от перегрузки и позволяет упростить подключение подающего транспортера. |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
 |
ЦЕЛЬНЫЙ НЕСВАРНОЙ БАРАБАН Для измельчения твердых пород древесины и для работы с максимальными длительными нагрузками можно дооснастить машину цельнометаллическим тяжелым барабаном, который более износостойкий и более инертный. |
 |
БЕССТУПЕНЧАТАЯ РЕГУЛИРОВКА СКОРОСТИ ПОДАЧИ Позволяет получить нужного размера щепу по толщине и добиться наиболее эффективного процесса измельчения. |
 |
ПОДАЧА МАТЕРИАЛА Встроенный в дробилку привод подающей транспортерной ленты интегрирован с системой защиты от перегрузки и позволяет упростить подключение подающего транспортера. |
 |
ВЫГРУЗКА ЩЕПЫ Выгружной двухцепной скребковый транспортер серии ЦСТ2 надежно работает на улице с грязным материалом. |
СЕРТИФИКАТ ДЛЯ KRAFTER RS-550

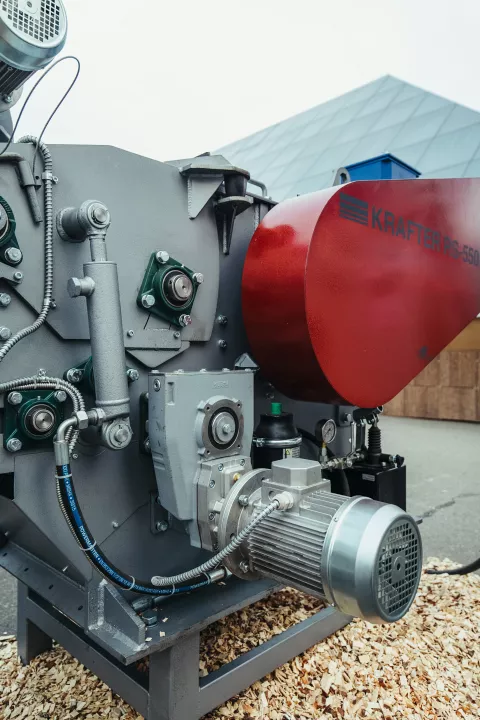

ДОПОЛНИТЕЛЬНОЕ ФОТО:
| Общие характеристики | |
| Количество ножей, шт | 3(2.4 опции) |
| Производительность, м³/ч | от 20 |
| Диаметр ножевого барабана, мм | 450 |
| Частота вращения барабана, об/мин | 700(500 опция) |
| Мощность основного двигателя, кВт | 55 (45 опция) |
| Мощность двигателя подачи, кВт | 2,2 |
| Мощность двигателя ленточного конвейера, кВт | 1,5 |
| Размер приемного окна | |
| Ширина, мм | 500 |
| Высота, мм | 200 |
| Габаритные размеры | |
| Длина, мм | 2100 |
| Ширина, мм | 1400 |
| Высота, мм | 1400 |
| Вес, кг | 2400 |
