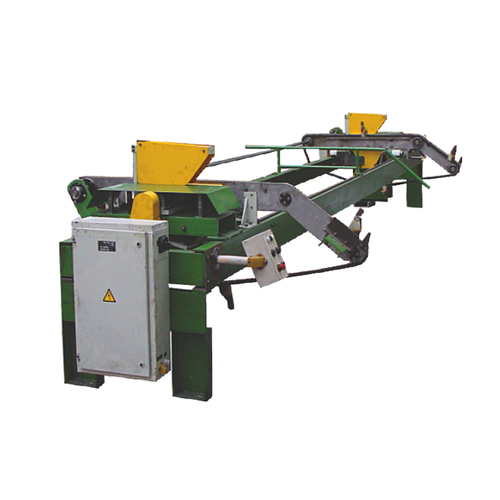

Торцовочный станок проходного типа KRAFTER MCC

Производитель: KRAFTER
Цена по запросу

Длина заготовки: 800 - 6500 мм

Макс. толщина заготовки: 60 мм

Количество пил: 2 - 7 шт.

Вес: 3000 - 4500 кг

Преимущества
  • До 6-ти перемещаемых пил
  • Выносной пульт управления
  • Пневматический подъем/опускание дисковых пил
  • Автоматический режим работы
  • Максимальная длина заготовки до 6,5 метров для удаления опилок

Поделиться

Проходной торцовочный станок высокое качество и надежность

НАЗНАЧЕНИЕ:

Станок предназначен для точного торцевания готовых пиломатериалов на заданный размер в поточных линиях лесопиления различной мощности, при производстве погонажных изделий, паллетной заготовки и др. Станок может быть укомплектован автоматической подачей и выравнивающим подающим столом, что исключает человеческий фактор и увеличивает производительность предприятия и качество получаемой продукции.



ОБЛАСТЬ ПРИМЕНЕНИЯ:

Применяется при массовом производстве пиломатериалов заданной длины или заготовок, например, заготовок для производства паллет.

Благодаря плавной регулировке подачи можно произвести индивидуальную настройку станка с учётом высоты пиления и других факторов. Очень прочная и жёсткая конструкция станка обеспечивает долговременную работу без нарушения параметров точности. Торцовка производится точно под прямым углом. Возможна распиловка всех пород древесины.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



СХЕМЫ ОБРАБОТКИ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА

Массивная станина станка на ножках исключает вибрации и позволяет выполнять работы на удобной высоте и облегчает удаление опилок из-под станка.

ПОДАЮЩИЙ КОНВЕЙЕР

Подача заготовок происходит при помощи конвейера с одинарной цепью (на первой и последней пиле) и сдвоенной цепью на центральных пилах.

Цепь на конвейерах используется усиленная ПР-25.4 с максимальной нагрузкой на разрыв 60 тонн. Данная цепь не вытягивается, а отторцовка заготовки происоходит всегда под прямым углом.

Каждый конвейер имеет жесткие упоры для подачи досок. Все упоры выставлены в один уровень, что дает высокое качество и перпендикулярность реза.

ЗАЩИТНЫЙ КОЖУХ

Каждая дисковая пила имеет кожух. Кожух выполняет функцию прижима заготовки и защитную функцию.

Кожух перемещается в ручную и фиксируется на направляющей при помощи винта.

ЭЛЕКТРОМЕХАНИЧЕСКОЕ ПЕРЕМЕЩЕНИЕ ПИЛЬНЫХ УЗЛОВ

Все пильные узлы, кроме базовой пилы имеют электромеханическое перемещение. Перемещение осуществляется по зубчатой рейке при помощи шестерни. Рейки имеются на обеих сторонах станины. Это исключает перекос пильного узла и обеспечивает перпендикулярность реза.



УПОРНАЯ ЛИНЕЙКА

Базовая пила имеет упорную линейку, при помощи которой выравниваются доски перед распиловкой.

Линейка имеет возможность регулировки расстояния от базовой дисковой пилы.

ПУЛЬТ УПРАВЛЕНИЯ

Выносной пульт управления изготовлен специально для эффективной и комфортной работы оператора.

Каждый пильный узел включается отдельной кнопкой. Для регулировки скорости подачи есть ручка с разметкой от 0 до 100%. Для аварийного выключения предназначена специальная кнопка.

ЭЛЕКТРИКА SCHNEIDER

Все электрические компоненты, используемые в станке от ведущего производителя в мире SCHNEIDER ELECTRIC (Германия).

АВАРИЙНОЕ ОТКЛЮЧЕНИЕ СТАНКА

Станок имеет рамку вдоль всей станины, нажав на которую происходит аварийное отключение станка. Останавливается подача, основные двигатели дисковых пил, пилы опускаются под станину при помощи пневмоцилиндров (доп. комплектация).



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

ДВА ПИЛЬНЫХ УЗЛА (1 ПОДВИЖНЫЙ И 1 НЕПОДВИЖНЫЙ)

МАКСИМАЛЬНАЯ ДЛИНА ЗАГОТОВКИ 6500 ММ



ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ПНЕВМАТИЧЕСКИЙ ПОДЪЕМ/ОПУСКАНИЕ ПИЛЬНОГО УЗЛА

Увеличивает скорость перенастройки станка.

СИСТЕМА АВТОМАТИЧЕСКОЙ ПОДАЧИ ЗАГОТОВОК

  • Расштабелер;
  • Поперечный стол-накопитель;
  • Горка-разобщитель;
  • Выравнивающий рольганг;
  • Приемный конвейер.

ЗИП

  • Комплект запасных ремней А (А)-1075;
  • Комплект запасных ремней А-950;
  • Комплект дисковых пил.
Общие характеристики
Длина заготовки, мм 800-6500
Толщина заготовки, мм 60
Скорость подачи, м/мин 0-12
Мин. длина получаемой доски, мм 730
Параметры дисковой пилы, мм 400х30
Макс. ширина пропила, мм 450
Количество дисковых пил, шт. 2-7
Количество пильных узлов, шт. 2-7
Мощность двигателя подачи, кВт 1,5
Высота пропила, мм 15-60
Мощность двигателя перемещения пильного узла, кВт 0,15
Мощность двигателя пилы, кВт 4
Габаритные размеры
Длина, мм 7100
Ширина, мм 2150
Высота, мм 1850
Вес, кг 3000
