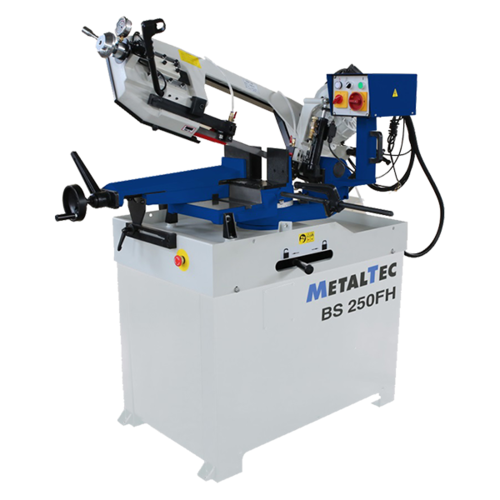

Ручной ленточнопильный станок для резки металла MetalTec BS 250 FH

Производитель: MetalTec
Цена по запросу

Тип станка: Ручной с гидроразгрузкой
Сечение обрабатываемой детали: Ø 250 / 240 x 240 мм
Угол поворота рамы: - 60 до + 60°
Размер ленточного полотна: 27 x 0,9 x 2715 мм
Установленная мощность: 1,5 кВт
Вес: 394 кг



Поделиться

НАЗНАЧЕНИЕ:

Ленточнопильный станок MetalTec BS 250 FH предназначен для резки заготовок из металлов: цветных, никелевых, титановых, а также высоколегированных и конструкционных сталей. Конструктивное устройство станка, классическое для данного типа оборудования: в качестве базы используется массивная станина, а в качестве режущего модуля – пильная рама. Непосредственно процесс резки осуществляется пильным полотном (ленточная пила), которая сварена в кольцо и установлена на пильной раме, методом натяжения на шкивы. Пильная рама опускается под собственным весом, а регулируемый гидравлический цилиндр (гидроразгрузка), позволяет регулировать скорость опускания пильной рамы, в зависимости от установленной заготовки и режимов пиления.

Преимущества ручных ленточнопильных станков по металлу:

  • Высокая точность обработки благодаря управляемым направляющим с подшипниками – позволяет получить более качественный рез в сравнении с аналогами других производителей.
  • Экономия материала при обработке, за счет малой ширины резки – позволяет экономить материал, а также производить точный распил за счет минимальной вибрации ленточного полотна.
  • Возможность резки под разными углами – до 45 (60)° - позволяет производить резку под разными углами, для последующей сварки конструкций.
  • Пакетная резка, и резка нескольких заготовок одновременно – позволяет экономить время на обработку, распиливая несколько заготовок за одну установку.
  • Возможность резки различных заготовок: труб, профилей и т.д. – делает станок широко применимым как на мелких производствах и мастерских, так и серийно обработать большинство используемых на производстве материалов.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

РЕГУЛИРОВКА ПОЛОЖЕНИЯ ПИЛЬНОЙ РАМЫ

Рычаг изменения угла поворота пильной рамы расположен на лицевой стороне станка. Регулируемый концевой упор для соблюдения высокой точности линейных размеров при резании.

БЫСТРАЯ СМЕНА ИНСТРУМЕНТА

Натяжение ленточнопильного полотна осуществляется удобным вентилем, степень натяжения видна и контролируется на специальном индикаторе.

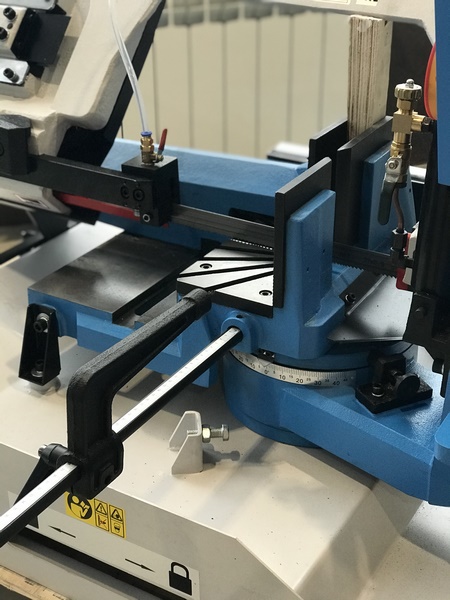

НАДЕЖНЫЕ МЕХАНИЧЕСКИЕ ТИСКИ

Обеспечивают надежную фиксацию заготовки за счет большой площади поверхности рифленых губок. В движение тиски приводятся удобным маховиком, что делает процесс фиксации быстрым, защищает от произвольного смещения заготовки.

ЖЕСТКАЯ И МАССИВНАЯ СТАНИНА

Конструкция станка представляет собой надежное и жесткое основание (станина), на котором установлена прочная пильная рама из чугуна с редукторным приводом и ленточнопильным полотном.

СИСТЕМА ГИДРОЗАГРУЗКИ

Опускание пильной рамы в зону резания заготовки происходит за счет собственного веса пильного модуля, где скорость опускания регулируется гидроцилиндром (гидроразгрузка).

УПРАВЛЯЕМЫЕ НАПРАВЛЯЮЩИЕ С ПОДШИПНИКАМИ

Точность резки на станке достигается за счет перпендикулярно установленного ленточнопильного полотна, которое надежно поддерживается шариковыми подшипниками с увеличенным сроком эксплуатации (встроены в направляющие на пильной раме).

ПОВОРОТНАЯ ПИЛЬНАЯ РАМА

Цельнолитая пильная рама из серого чугуна обеспечивает жесткость конструкции, гасит возникающие в процессе работы вибрации.

Возможность поворота пильной рамы делает работу на станке более удобной, экономит пространство в цеху.

Мощность двигателя, Вт 1500 / 750 w (380 V)
Размеры пильного полотна, мм 2715 x 27 x 0,9
Скорость резания, м/мин 72 / 36
Угол разворота пильной рамы, ° - 45 (60)
Сечение обрабатываемой детали при 90°, мм ● 250 ■ 240 x 240 ▅ 310 x 240
Сечение обрабатываемой детали при 45° ● 200 ■ 170 x 170 ▅ 190 x 170
Сечение обрабатываемой детали при 60° ● 120 ■ 95 x 95 ▅ 120 x 95
Сечение обрабатываемой детали при – 45° ● 150 ■ 130 x 130 ▅ 170 x 90
Высота стола, мм 1020
Габаритные размеры (станина):
Длина, мм 1540
Ширина, мм 700
Высота, мм 1050
Габаритные размеры (пильный модуль):
Длина, мм 1100
Ширина, мм 760
Высота, мм 180
Вес (нетто), кг 341
Вес (брутто), кг 394
