Лазерный станок CHAMPION

Производитель: Челябинский станкостроительный завод
Цена по запросу

Лазерный станок CHAMPION -

Первый в мире станок с минерало-композитной !

Цена зависит от комплектации!!!!

Звоните!

Поделиться

Купить лазерный станок для резки металла

Оптоволоконные лазеры

Оптоволоконный иттербиевый источник генерирует лазерное излучение, которое доставляется в режущую голову. Режущая голова фокусирует лазерный луч на обрабатываемоv материале. Сфокусированное лазерное излучение нагревает узкую зону обрабатываемого материала, что обеспечивает высокую точность получаемых деталей.

Оптоволоконные лазеры предназначены для работы с металлической группой материалов. Лазерная резка отличается отсутствием механического воздействия на обрабатываемый материал из-за чего в металле возникают незначительные деформации, как временные в процессе резки, так и остаточные после полного остывания. Вследствие этого, лазерную резку легкодеформируемых заготовок можно осуществлять с высокой степенью точности. Благодаря большой плотности потока энергии лазерного излучения обеспечивается высокая производительность процесса в сочетании с высоким качеством поверхностей реза. Легкое и сравнительно простое управление лазерным излучением позволяет осуществлять лазерную резку по сложному контуру плоских и объемных деталей и заготовок с высокой степенью автоматизации процесса.

Важным достоинством данного вида обработки является его высокая производительность при низких эксплуатационных расходах. Потребление электроэнергии на 70% меньше по сравнению с лазерами CO2.

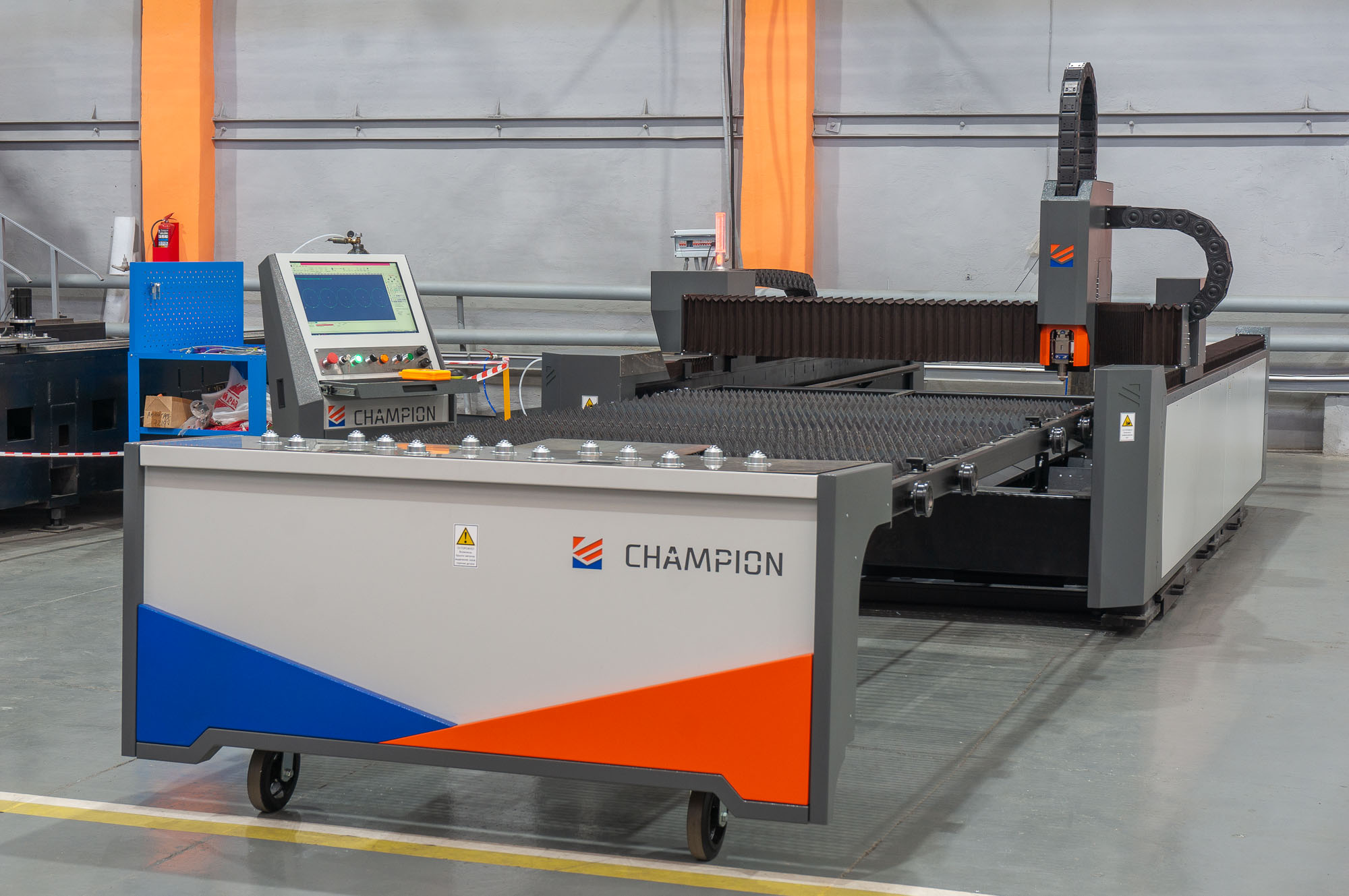

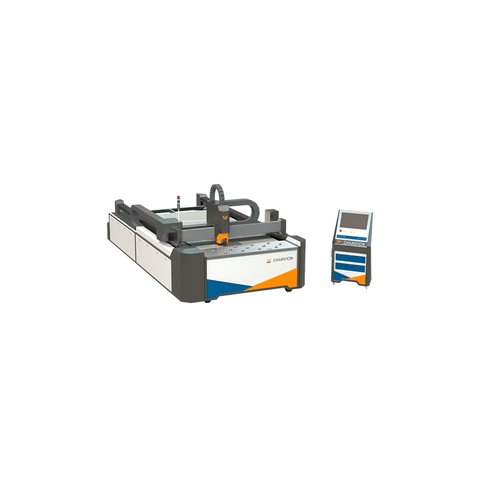

Конструкция станка CHAMPION

Оптоволоконный лазер состоит из сварной станины с минерала-композитным заполнителем, сборно-сварного металлического портала, режущей головы с автофокусом, лазерного источника, сервоприводов, зубчатых передач, редукторов, линейных направляющих, пульта управления оператора, системы выбора режущего газа, водяного чиллера, вытяжного вентилятора, выкаткой паллеты и опционально может быть оснащен сменным рабочим столом, кабинетной защитой и т.д.

Масса станка без дополнительного оборудования составляет 3,0 тонны, габаритные размеры ДхШхВ 4,7х2,3х1,8 м.

Основные параметры обрабатываемых металлов для станков с источником 1000-3000 Вт

Материал

Толщина, мм

3000 Вт

2000 Вт

1500 Вт

1000 Вт

Скорость, м/мин

Чёрная сталь

0,5

40-60

40-60

35-45

30-40



0,8

35-45

30-40

28-32

20-25



1

32-40

25-35

23-28

18-22



2

16-18

9,0-11

6,0-8,0

5-6,5



3

3,8-4,5

3,4-4,2

3,3-4

3-3,5



4

3,2-4,0

2,5-3,0

2-2,6

2-2,3



5

2,8-3,5

1,8-2,2

1,6-2

1,5-1,8



6

2,5-3,0

1,6-2,0

1,3-1,6

0,9-1,2



8

1,8-2,3

1,3-1,6

1,0-1,2

0,7-0,8



10

1,2-1,6

1,0-1,2

0,8-1,0

0,5-0,65



12

1,0-1,2

0,8-1,0

0,65-0,85





14

0,8-1,0

0,7-0,85

0,55-0,75





16

0,7-0,9

0,6-0,75

0,5-0,65





18

0,65-0,8

0,4-0,6







20

0,5-0,65







Нержавеющая сталь

0,5

40-60



40-50

30-40



0,8

35-45



30-35

22-25



1

30-40

25-35

23-30

22-23



2

15-18

8,0-12

8,0-10

6,0-7,0



3

7,0-8,0

5,0-6,0

3,0-4,0

2,5-2,8



4

5,0-6,0

3,0-3,5

2,0-2,5

0,8-1,2



5

2,5-3,0

1,8-2,3

1,3-1,6

0,6-0,8



6

1,6-2,0

1,0-1,3

0,8-1,0





8

0,8-1,0

0,4-0,6







10

0,5-0,6







Алюминий

0,5





30-40

20-25



0,8



20-25

17-22

15-18



1

25-30

15-20

13-18

12



2

8,0-11

6,0-8,0

6,0-7,0

3,0-3,5



3

5,0-6,0

2,5-3,2

2,0-3,0

1,0-1,5



4

3,0-3,5

1,6-2,0

1,0-1,2





5

2,0-2,5

1,1-1,35

0,5-0,7





6

1,2-1,5

0,5-0,7







8

0,6-1,0







Латунь

0,5





30-40

22-30



0,8





15-22

13-17



1

25-28

15-20

13-18

12



2

8,0-10



0,5-0,6

2,0-3,0



3

4,0-5,0

2,5-3,0

1,5-1,8

1,0-1,3



4

2,5-3,0



0,5-0,8





5

1,8-2,2

1,0-1,2







6

1,2-1,5

0,5-0,7







8

0,6-0,8







Медь

0,5





20-25

15-18



0,8





13-15

8,0-12



1

15-18

8,0-10

0,5-0,7

5,0-7,0



2

7,0-8,0



1,2-2,0

0,8-1,2



3

3,0-4,0

0,6-1,0







4

1,2-1,5









5

0,6-0,8







Комплектации станка
CHAMPION

1. Базовая комплектация CHAMPION
Станок CHAMPION изначально богато оснащён технологичными компонентами. В его основе лежит уникальная термообработанная стальная станина с минерало-композитным наполнением. В процессе эксплуатации станка, особенно при работе с тонким металлом, вибрация станины значительно меньше, чем на станках с чугунной или сварной станиной.
Эффективная шестизонная система удаления газов
Портал с коэффициентом линейного расширения идентичным со станиной
Стойка оператора с широкоформатным экраном 21’’
Наличие выкатной паллеты в базовой комплектации

2.С автоматическими сменными столами*
Сменный стол предназначен для смены паллеты с заготовками/деталями в рабочей области станка в автоматическом режиме: команду на начало смены паллет формируем оператор, заканчивается она автоматически.

Повышение производительности за счет снижения
времени на загрузку заготовок и выгрузки деталей
Повышение удобства осуществления операций загрузки/выгрузки, в том числе, с использованием подъемных механизмов
* - Автоматический сменный стол можно установить и после покупки станка, в процессе эксплуатации, когда потребовалось увеличить производительность.

3.С кабинетной защитой и автоматическими сменными столами
Кабинетные защиты применяют для обеспечения защиты оператора, других участников и помещений производства от воздействия неблагоприятных факторов, возникающих при работе станка.
Защита от воздействия лазерного излучения, как прямого, так и отраженного
Снижение задымленности/запыленности вокруг станка
Повышение культуры и безопасности производства, соответствие международным требованиям, требованиям ISO, CE и т.п.

Сравнение станка CHAMPION с китайскими аналогами

Станок CHAMPION

Китайский аналог *

Станина и портал сделаны из одного материала - стали. Со временем не произойдёт потери точности из-за перепада температур.

Станина из чугуна или стали, портал из алюминия. При перепаде температур конструкция сама себя "разрывает". На ширине 2 метра значения могут быть до 0,3 мм

Станина сделана из стали, термообработанна и заполнена специальным бетоном для гашения вибраций

Станина не термообработанна, имеет "жидкую" конструкцию, не сможет обеспечить надежное основание для динамичной работы портала

Наша скорость подтверждена как инженерными расчётами, так и фактическими испытаниями

Заявленные скорости не соответствуют применяемым приводам, просто обман

Выкатная паллета в базовой комплектации

Нет такого

Наш станок можно прокачать! Поставить более мощный источник или добавить сменный стол

Нет такого

Широкоформатный экран у оператора

Маленькие, либо вертикальные

* в таблице приведены недостатки китайских станков разных производителей, которые мы лично видели и учли при проектировании нашего станка CHAMPION.

* прежде чем спроектировать CHAMPION, мы посмотрели производство и изучили конструкции более 20ти производителей станков в Китае, Турции, Европе, а также сами эксплуатируем несколько импортных станков лазерной резки.

Инновации, реализованные в станке CHAMPION:

1. Уникальная минерало-композитная станина

Позволяет работать станку на высоких скоростях и высокой точности резки продолжительное время, не боясь вибрационных колебаний

2. Портал и станина с одинаковым коэффициентом линейного расширения

Уникальный стальной портал, спроектированный с учетом максимально допустимых ускорений для лазерной резки. Наш портал и станина выполнены из одно материала - стали - это позволяет гарантировать значения температурных расширений, как следствие обеспечить большую точность при сборке станка и подгонке комплектующих, как следствие обеспечить качество и точность резки в течении большего количества времени, в отличие от алюминиевых порталов

3. Возможность добавить сменный стол

Автоматический сменный стол можно установить и после покупки станка, в процессе эксплуатации, когда потребовалось увеличить производительность

4. Максимальная скорость без вибраций

Скорость до 141м/мин без вибрации и резонирования станка

5. Защита гофр от брызг и окалины

Станок укомплектован дополнительной 750 миллиметровой защитой гофр, что позволяет обезопасить гофрозащиту линейных механизмом и узлов в процессе резки деталей

6. Мощная, 6-ти зональная система удаления продуктов горения не имеющая аналогов

До 6 раз более эффективное удаление дыма из зоны резки

7. Наличие выкатной паллеты в базовой комплектации

В базовой комплектации станок оснащен выкаткой палетой что облегчает работу оператора станка при погрузо/разгрузочных работах и сборки готовых деталей

8. Широкоформатный экран стойки оператора

Позволяет оператору использовать большее количество функций программы расположенных на панеле управления за счет прямого(открытого) доступа к ним

9. Сервис и техподдержка от разработчиков и дилеров

Решаем все возможные проблемы

10. Надежная защита головы от повреждения при столкновении

Обеспечивает безопасную работу лазерной головы при работе станка на максимальных скоростях

11. Точная система координат

Качество резки обеспечивается надежной и высокоточной парой рейка-шестерня

12. 3-х рядная шарикоопора для листа

13. Прецизионные каретки с преднатягом

Надежные, точные компоненты системы позиционирования с преднатягом, обеспечивают высокое качество резки деталей

14. Возможность прокачки станка

Станок позволяет увеличить мощность до 6 кВт

15. Библиотека режимов резки в базовой комплектации

Обширная база параметров резки при помощи которой оператор выбирает оптимальный режим резки в зависимости от марки и толщины металла.

Рабочий стол, мм 3000х1500
Перемещение по оси Х, мм 1520
Перемещение по оси Y, мм 3030
Точность позиционирования, мм ±0,05
Повторяемость позиционирования, мм ±0,03
Максимальная скорость движения, м/мин 141
Тип приводов X, Y косозубая рейка и шестерня
Тип приводов по оси Z ШВП
Максимальное ускорение 1,5G
Выкатная паллета В комплекте
Тип головы бесконтактная с автофокусом
Чиллер охлаждения В комплекте
Система вытяжки В комплекте
Масса станка без дополнительного оборудования, т 3,0
Габаритные размеры ДхШхВ, м 4,7х2,3х1,8
