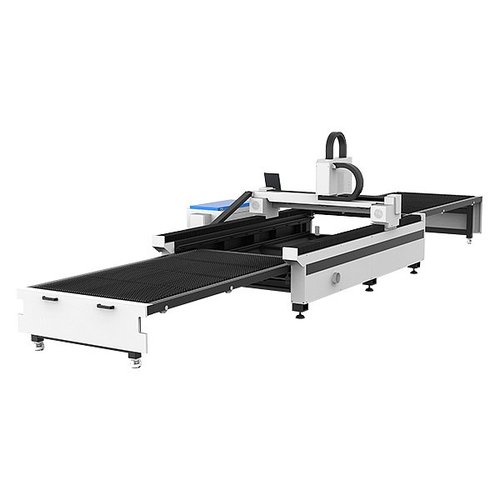

Оптоволоконный лазерный станок для резки металла с ручной сменой рабочих столов MetalTec 1530C (3000W)

Производитель: MetalTec Китай
от 133754 руб.

*окончательная стоимость зависит от расходов на логистические услуги*

Краткие характеристики:

Тип лазера
Оптоволоконный
Размеры рабочего стола
1530 х 3050 мм
Мощность источника
1500 Вт
Назначение
Обработка листа
Вес
3500 кг

Поделиться

Станок лазерный по металлу

НАЗНАЧЕНИЕ:

Оптоволоконный лазерный станок MetalTec 1530С (3000W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Станок успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Сферы применения достаточно обширны: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или авто аксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:

  • Высокопроизводительная лазерная головка с функцией автофокусировки и контролем безопасного перемещения.
  • Программное обеспечение с включенным модулем NESTING, локализованное для Российского рынка, включая языковой пакет на русском языке.
  • Высокое качество лазерного луча.
  • Простота и удобство наладки и настройки.



ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:



ТАБЛИЦА ЗАВИСИМОСТИ ТОЛЩИН РЕЗКИ ОТ ВЫХОДНОЙ МОЩНОСТИ ВОЛОКОННОГО ЛАЗЕРА И ВИДА МАТЕРИАЛА И ТОЛЩИНЫ ЗАГОТОВКИ:

Материал Толщина, мм Скорость резки, м/мин Рабочий газ Давление газа Тип сопла Высота фокуса

Нержавеющая сталь

1

25

N2

12

1,5S

0,5

2

8

14

2,0S

0,5

3

4,5

16

2,5S

0,5

4,5

1,5

18

3,0S

0,5

5,5

0,8

18

3,0S

0,5

Углеродистая сталь

1

22

N2

12

1,5S

0,5

3

3,6

O2

0,6

1,0D

1

6

1,4

0,6

1,5D

1

8

1,2

0,6

1,5D

1

10

1

0,6

2,0D

1

12

0,8

0,6

2,5D

1

14

0,65

0,6

3,0D

1

16

0,5

0,6

3,0D

1

Алюминий

1

18

N2

12

1,5S

0,5

2

6

14

2,0S

0,5

3

2,5

15

2,5S

0,5

4

0,8

17

3,0S

0,5

Медь / Латунь

1

15

N2

14

1,5S

0,5

2

5

16

2,0S

0,5

3

1,8

18

2,5S

0,5

4

1

20

3,0S

0,5





ТИП СМЕНЫ СТОЛОВ – В РУЧНОМ РЕЖИМЕ:



РАСХОДНЫЕ МАТЕРИАЛЫ:

Наименование Характеристики Срок службы, часы Кол-во, шт./год
Защитное стекло Диаметр: 30 мм, толщина: 5 мм 300* 7*
Сопло 1; 1,5; 2; 2,5; 3 мм 1000* *
Керамическое кольцо Стандартное 1000* 2*
Фокусирующая линза Стандартное 2000 - 4000* 1*
Коллиматорная линза Стандартное 2000 - 4000* 1*



*Ориентировочные показатели срока службы. В зависимости от режимов, материалов, условий обработки, могут отличаться.

Рабочая зона (X x Y), мм 1530 x 3050 (+ сменный стол 1530 × 3050)
Вид охлаждения Чиллер
Направляющие по осям X / Y / Z HIWIN - 30 / 20 / 15 мм (квадратного сечения)
Передача по осям X / Y Двухприводные зубчатаыe шестерня-рейка Garretson
Передача по оси Z Шарико-винтовая пара TBI (Тайвань)
Датчик высоты Автоматический
Система управления RU CUT V.2 (NESTING)
Поддерживаемые форматы файлов CAD, CorelDRAW, plt, AI, dxf
Смазка Централизованная система смазки
Редуктор SHIMPO – NIDEC (Япония)
Электрокомпоненты SCHNEIDER (Франция)
Точность позиционирования, мм ±0,03
Точность повторного позиционирования, мм ±0,02
Ускорение до 1G
Напряжение, В 380
Частота тока, Гц 50
Гарантия на станок 2 года
Лазер
Тип лазера Оптоволоконный лазер
Режущая голова METALTEC CH 3000
Производитель лазера RAYCUS
Мощность лазера, Вт 3000
Длина волны лазера, нм 1070
Срок работы лазера, ч до 100 000
Гарантия на лазерный источник 2 года
Двигатели
Двигатели по осям X, Y, кВт Серводвигатель Leadshine 1,3 / 1 кВт (Тайвань)
вигатель по оси Z, кВт Серводвигатель Leadshine 0,4 кВт (Тайвань)
Резка
Максимальная толщина резки, мм (углеродистая сталь) 20
Максимальная скорость резки, м/мин до 30
Максимальная скорость холостого хода, м/мин до 100
Минимальная ширина резки, мм 0,12
Габаритные размеры
Длина, мм 4400
Ширина, мм 2200
Высота, мм 1600
Вес, кг 3500
