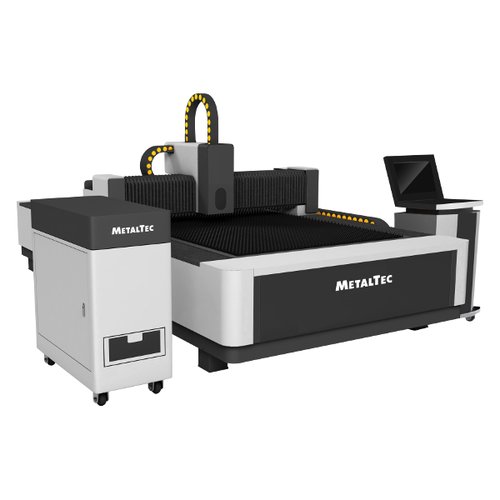

Оптоволоконный лазерный станок для резки металла MetalTec 1530 F (1500W)

Производитель: MetalTec
от 96527 руб. 106179

*окончательная стоимость зависит от расходов на логистические услуги*

Краткие характеристики:

Вид станка: Открытого типа

Размеры рабочего стола: 1530 х 3050 мм

Мощность источника: 1500 Вт

Назначение: Обработка листа

Вес: 3000 кг

РЕКОМЕНДУЕМ К ПОКУПКЕ КОМПРЕССОРНЫЕ СТАНЦИИ IRONMAC

Поделиться

Лазерная резка металла станок купить

НАЗНАЧЕНИЕ:

Лазерный станок по металлу MetalTec 1530 F (1500W) предназначен для лазерной обработки металла. Обработка производится методом резки по плоскости. Станок волоконной лазерной резки представляет собой высокотехнологичное оборудование, сочетающее технологии лазерной резки и точного механизма с ЧПУ. Оптоволоконные лазеры по металлу успешно применяется в металлообрабатывающей промышленности, благодаря высокой точности обработки, а также наилучшему качеству получаемых изделий.

ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Наиболее эффективно станок может быть использован при решении таких задач как: фигурная резка металла, прямолинейный и криволинейный раскрой металлических листов, обработка углеродистой, кремниевой и нержавеющей сталей, аллюминиевых и титановых сплавов, оцинкованного листа.

СФЕРЫ ПРИМЕНЕНИЯ СТАНКОВ:

Оптоволоконные лазеры имеют широкую сферу применения: медицинская микроэлектроника, тяжелая промышленность, машиностроение, метро или автоаксессуары, механические части, декоративно-прикладное искусство, элементы электронных устройств, реклама, и т. д.

КОМПЛЕКТАЦИЯ:

Наименование Кол-во, шт. Примечание
1 Оптоволоконный лазер MetalTec 1530F – механическая часть 1 шт.
2 Источник 1 шт. Raycus
3 Серводвигатели 4 шт. FUJI
4 Редуктор 1 компл. MOTOREDUCER (Франция)
5 Отдельная стойка управления с ЖК-дисплеем и ПК 1 комп. В комплекте
6 Система управления лазерной резкой 1 комп. CYPCUT
7 Датчик отслеживания высоты до поверхности листа 1 шт. BCS 100 V.3 (автономный)
8 Лазерная режущая голова с функцией Автофокусировки 1 шт. Raytools BM109 (a-focus)
9 Система безопасности при падении давления газа 1 шт. Автоматический датчик давления
10 Чиллер 1 шт. CW
11 Беспроводной пульт управления 1 шт. В комплекте
12 Автоматическая система смазки 1 шт. Установлена
13 Система пылеудаления 1 шт. 380 V / 50 Hz / 550 w / 2900 RPM
14 Металлические гофры по оси Y 2 шт. Установлены
15 Датчик безопасности при падении давления рабочего газа 1 комп. Установлен
16 Стабилизатор напряжения (20 kVa / 220 V) 1 шт. В комплекте
17 Электромагнитный клапан 1 комп. AIRTac (Тайвань)
18 Пропорциональный клапан 1 комп. SMC (Япония)



ОСОБЕННОСТИ СТАНКА:

  1. Высокое качество лазерного пучка; малая щель резки; высокая эффективность при работе.
  2. Высокая скорость работы: скорость выше в 2 раза чем на лазерном станке СО2 с одинаковой мощностью.
  3. Стабильность и большой ресурс работы станков: время службы достигает до 40 000 часов.
  4. Экономия на потреблении станками энергоресурсов: энергоемкость ниже на 20% - 30% чем на лазерном станке с трубкой СО2.
  5. Простота и удобство наладки и эксплуатации станков: настройка лазерного пучка не требуется.



ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:


ЦЕЛЬНОСВАРНАЯ СТАНИНА

Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.
При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.

ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ

Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)

Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность.

ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКО-ВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)

За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.

КОСОЗУБАЯ РЕЙКА ПО ОСЯМ Х И У

Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.

ПЛАНЕТАРНЫЙ ПРЕЦИЗИОННЫЙ РЕДУКТОР MOTOREDUCER (ФРАНЦИЯ)

Преимущества планетарного редуктора:



  • Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
  • Более высокий КПД;
  • Облегченная конструкция -  вдвое компактней и легче редукторов других видов
  • Не требуют обслуживания в процессе эксплуатации



ЛАЗЕРНЫЙ ИСТОЧНИК

Станок оснащен лазерным источником компании «RAYCUS»(Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа.
В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.

ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ)

Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
Двигатели по осям X, Y – 0,85 кВт
Двигатель по оси Z – 0,4 кВт

РЕЖУЩАЯ ГОЛОВКА RAYTOOLS BT109 (С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)

Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.

ЕМКОСТНЫЙ ДАТЧИК ВЫСОТЫ BCS 100 V.3

Емкостной датчик высоты BCS100 - это высокопроизводительное устройство управления.



  • Функции определения и поддержания расстояния до поверхности листа в режиме реального времени.
  • Адаптация к любой режущей головке и насадке.
  • Сигнализирование при выходе за край заготовки или ударе о препятствие.
  • Поддержка функции поиска краев заготовки и т.д



СТОЙКА УПРАВЛЕНИЯ + WIFI ПУЛЬТ Д/У

Стойка управления станком отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.

Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.

ПРОМЫШЛЕННЫЙ ЧИЛЛЕР S&A

Автоматический чиллер для охлаждения излучателей лазерных станков.

Чиллер позволяет непрерывно охлаждать лазерную систему, предотвращая от перегрева лазерный источник, лазерную головку. Регулировка температуры осуществляется в  автоматическом режиме.


ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «CYPCUT»

Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д.
AutoCAD, CorelDRAW, plt, AI, dxf

УДАЛЕНИЕ ОТХОДОВ РЕЗКИ

Станок укомплектован палетами, для удаления из под станка мелких отходов резки / изделий мелкого размера. Удобная рукоятка, позволяет быстро извлечь паллету из-под станка, и так же быстро установить ее обратно.

СТАБИЛИЗАТОР НАПРЯЖЕНИЯ

1000 Вт – 20kva
1500 Вт – 30kVa
2000 Вт – 30kVa

Стабилизатор напряжения служит для преобразования и поддержания стабильного напряжения входного тока. Обеспечивает защиты электрокомпонентов от скачков напряжения в сети.
Рабочая зона (X x Y), мм 1530 x 3050
Вид охлаждения Чиллер HAN LI / S&A
Направляющие по осям X, Y, Z, мм Линейные направляющие повышенной жесткости PEK (Тайвань) (квадратного сечения)
Передача по осям X, Y Двухприводные зубчатыe рейки LEITESEN (Тайвань)
Передача по оси Z Шарико-винтовая пара
Редуктор MOTOREDUCER / NIDEC-SHIMPO (Япония)
Датчик высоты Автоматический
Пневматические элементы SMC (Япония)
Элетрокомпоненты OMRON (Япония) / SCHNEIDER (Франция)
Система управления RAYTOOLS AX3000
Поддерживаемые форматы файлов CAD, CorelDRAW, plt, AI, dxf
Смазка Централизованная система смазки
Ускорение до 0,8 G
Точность позиционирования, мм ± 0,03
Точность повторного позиционирования, мм ± 0,02
Минимальная ширина резки, мм 0,12
Напряжение, В 380
Гарантия на станок 2 года
Лазер
Тип лазера Оптоволоконный лазер
Режущая голова RAYTOOLS (Автофокус)
Производитель лазера Raycus
Мощность лазера, Вт 1500
Длина волны лазера, нм 1070
Срок работы лазера, ч 100 000
Гарантия на лазерный источник 2 года
Двигатели
Двигатель по осям X, Y, кВт Серводвигатель DELTA 0,75 (Тайвань)
Двигатель по оси Z, кВт Серводвигатель DELTA 0,4 (Тайвань)
Резка
Максимальная скорость резки, м/мин 30
Максимальная скорость холостого хода, м/мин 85
Минимальная ширина резки, мм 0,12
Габаритные размеры
Длина, мм 4400
Ширина, мм 2250
Высота, мм 1700
Вес (в сборе), кг 1800
