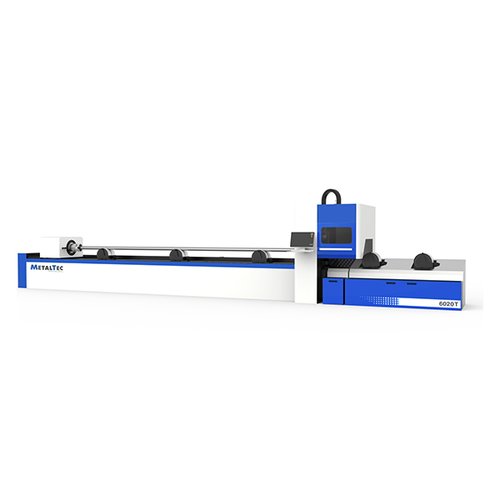

Оптоволоконный лазерный станок для резки металла MetalTec TS62

Производитель: MetalTec
от 434660 руб.

*окончательная стоимость зависит от расходов на логистические услуги*

Параметры заготовки:
Ø20 - 220 мм, длина до 6000 мм
Мощность источника: 1000 - 8000 Вт
Назначение: обработка труб, профилей различной геометрии
Вес: 3900 кг

РЕКОМЕНДУЕМ К ПОКУПКЕ КОМПРЕССОРНЫЕ СТАНЦИИ IRONMAC

Поделиться

Станок для лазерной резки металла

НАЗНАЧЕНИЕ:

Оптоволоконный лазер для резки металла MetalTeс TS62 (1000W) предназначен для лазерной обработки труб и резки, труб из нержавеющей, углеродистой стали, латуни, алюминия и других металлов круглой, квадратной, эллиптической, шестигранной формы.



ВИДЫ ОБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ:

Металлические трубы и профили любой формы.



СФЕРЫ ПРИМИНЕНИЯ СТАНКОВ:

Металлообработка, строительство, машиностроение и т. д.



КОМПЛЕКТАЦИЯ:

Наименование Кол-во, шт. Примечание
1 Оптоволоконный лазер MetalTec Т6020 1 шт.
2 Источник 1 шт. Raycus
3 Серводвигатели 4 шт. FUJI
4 Стойка управления с ЖК-дисплеем и ПК 1 компл. CYPCUT
5 Поддерживающее устройство 1 шт.
6 Лазерная режущая голова 1 шт. Raytools (Автофокус)
7 Чиллер 1 шт. HAN LI
8 Беспроводной пульт управления 1 шт.
9 Автоматическая система смазки 1 шт.
10 ЗИП 1 компл.
11 Аспирационная установка 1 шт.



ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:





ПРИМЕРЫ ПОЛУЧАЕМЫХ ИЗДЕЛИЙ:



КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

ЦЕЛЬНОСВАРНАЯ СТАНИНА

Наши станки лазерной резки имеют портальную структуру, литую поперечную балку, вся структура имеет высокую прочность, и в отличие от консольных моделей, обеспечивает стабильную работу.
При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а в следствии и безупречной точности обработки.
ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЛЮМИНИЯ

Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.
ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ
НАПРАВЛЯЮЩИЕ ПОВЫШЕННОЙ ЖЕСТКОСТИ HIWIN (ТАЙВАНЬ)


Станок по всем осям оснащен квадратными линейными направляющими и каретками компании «HIWIN» (Тайвань) сечением 30мм. За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN производит линейные направляющие для европейских и азиатских рынков. Подшипники HIWIN, обеспечивают низкое трение, отсутствие зазора и высокую грузоподъемность.
ВЫСОКОПРЕЦИЗИОННЫЕ ШАРИКОВИНТОВЫЕ ПАРЫ TBI (ТАЙВАНЬ)

За счет полного исключения люфта обеспечивается высокоточное перемещение лазерной головки по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
КОСОЗУБАЯ РЕЙКА YYC (ТАЙВАНЬ) ПО ОСЯМ Х И У

Для перемещения по осям Х и Y на станке используется шестерня и косозубая рейка всемирно известного производителя YYC (Тайвань). Это решение позволяет добиться высоких скоростных показателей без потери точности обработки.
АВТОМАТИЧЕСКОЕ ПОДДЕРЖИВАЮЩЕЕ УСТРОЙСТВО (ПНЕВМАТИЧЕСКАЯ СИСТЕМА SMC)

Для облегчения и улучшения работы с длинными и тяжелыми трубами, станок оснащен поддерживающими валами. Позволяет устанавливать трубы диаметром 20-200 мм. Вращение на 360 градусов. Автоматическое перемещение вверх-вниз в зависимости от размера обрабатываемых труб. Автоматические поддерживающие валы, обеспечивают надежное и точное позиционирование заготовки, за счет автоподстройки к диаметру.

АВТОМАТИЧЕСКИЙ ПНЕВМОЗАХВАТ И ПНЕВМОЗАЖИМНОЙ ПАТРОН

Пневматические центрирующие пневмозажимы для закрепления труб, предохраняют заготовки от деформаций с возможностью контроля зажимного усилия. Труборез позволяет обрабатывать металлические трубы квадратного, круглого, овального и D-образного сечения, а также позволяет резать полосу, профиля П-, L-, U- образной формы.
Быстрая и точная подстройка зажимных механизмов, при высокой надежности фиксации заготовки, обеспечивают экономию материала, и позволяют снизить затраты на сырье.
ЛАЗЕРНЫЙ ИСТОЧНИК «RAYCUS» 1000 Вт

Станок оснащен лазерным источником компании «Raycus»(Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа.
В лазерном излучателе установлена система кондиционирования для охлаждение электрокомпонентов.
ВЫСОКОТОЧНЫЕ СЕРВОДВИГАТЕЛИ FUJI (ЯПОНИЯ)

Для перемещения по всем осям в комплектацию станка включены промышленные серводвигатели FUJI (Япония), точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
Двигатели по осям X, Y – 1 кВт
Двигатель по оси Z – 0,4 кВт
ПЛАНЕТАРНЫЙ РЕДУКТОР (SHIMPO)

Преимущества планетарного редуктора SHIMPO (ЯПОНИЯ):
  • Большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
  • Более высокий КПД;
  • Облегченная конструкция - вдвое компактней и легче редукторов других видов;
  • Не требуют обслуживания в процессе эксплуатации
РЕЖУЩАЯ ГОЛОВКА RAYTOOLS BT109
(С ФУНКЦИЕЙ АВТОФОКУСИРОВКИ)


Станок оснащён лазерной головкой Raytools, с автономным контроллером высоты BCS100, который позволяет обрабатывать неровные поверхности, а встроенная система водяного охлаждения обеспечивает стабильную работу лазерной головки. Лазерная головка с системой автоматической фокусировки.
СТОЙКА УПРАВЛЕНИЯ

Стойка управления интегрирована в конструкцию станка. Она отличается простотой, надежностью, и интуитивной панелью управления. Компьютер управляется ОС Windows.
Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки.
ЧИЛЛЕР HANLI H-1000

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.


ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ «CYPCUT»

Простое и удобное программное обеспечение на русском языке, имеет CAD и CAM модули, поддерживает импорт основных типов файлов: DXF. AI. PLT. CAD. т. д.
AutoCAD, CorelDRAW, plt, AI, dxf
АСПИРАЦИОННАЯ УСТАНОВКА

Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.

УСТАНОВОЧНЫЕ ГАБАРИТЫ:


Длина труб, мм 6000
Наружный диаметр трубы, мм 20 - 200
Ход по Х, мм 250
Ход по Y, мм 650
Ход по Z, мм 300
Вид охлаждения Чиллер HAN LI
Направляющие по осям X Y Z Линейные направляющие повышенной жесткости HIWIN (Тайвань) – 30 мм (квадратного сечения)
Передача по осям X Y Косозубые передачи шестерня-рейка YYC (Тайвань)
Передача по оси Z Высокопрецизионная шарико-винтовая пара TBI
Редуктор NIDEC - SHIMPO (Япония)
Пневматические элементы (пневмовалы для подачи листа) SMC (Япония)
Элетрокомпоненты SCHNEIDER (Германия)
Датчик высоты Автоматический
Система управления Cypcut
Поддерживаемые форматы файлов CAD, CorelDRAW, plt, AI, dxf
Смазка Централизованная система смазки
Ускорение до 0,8 G
Точность позиционирования, мм ± 0,03
Точность повторного позиционирования, мм ± 0,02
Минимальная ширина резки, мм 0,12
Напряжение, В 380
Частота тока, Гц 50
Гарантия на станок (механическую часть) 1 год
Лазер
Тип лазера Оптоволоконный лазер
Режущая голова Raytools (Автофокусировка)
Производитель лазера Raycus
Мощность лазера, Вт 1000-4000
Длина волны лазера, нм 1070 (+/- 10)
Срок работы лазера, ч 100 000
Гарантия на лазерный источник 2 года
Двигатели
Двигатель по оси Х Серводвигатель YASKAWA (Япония) 0,85 кВт
Двигатель по оси Y Серводвигатель YASKAWA (Япония) 3 кВт
Двигатель по оси W1 Серводвигатель YASKAWA (Япония) 3 кВт
Двигатель по оси W2 Серводвигатель YASKAWA (Япония) 1,8 кВт
Двигатель по оси Z Серводвигатель YASKAWA (Япония) 0,4 кВт
Резка
Максимальная скорость резки, м/мин 30
Максимальная скорость холостого хода, м/мин 80
0,12
Габаритные размеры
Длинна, мм 10 776
Ширина, мм 2247
Высота, мм 2353
Вес, кг 3000
