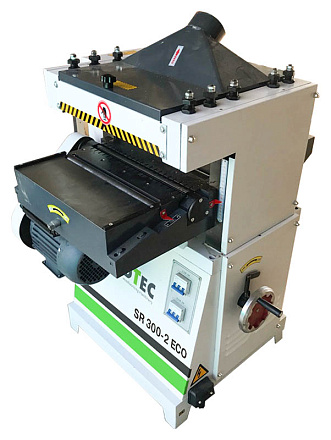

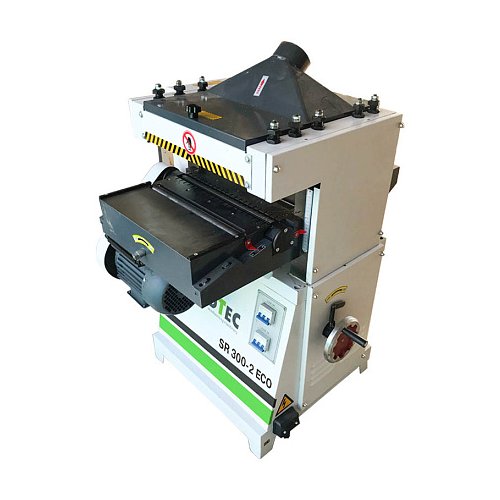

ВЕРХНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ

Три приводных секционных вала обеспечивают надежную подачу заготовок, в т.ч. разнотолщинных.

За счет этого производительность увеличивается в несколько раз.

Когтевая защита предотвращает обратный выброс заготовки.

НИЖНИЕ ПОДАЮЩИЕ ВАЛЬЦЫ

На рабочем столе расположены четыре ролика, обеспечивающие лучшее скольжение заготовки.

Два ролика расположенные под верхним валом - приводные.

В зависимости от типа заготовки ролики могут быть настроены на нужный вылет из стола.

НАПРАВЛЯЮЩИЕ СТОЛА

Стол перемещается в 4-х направляющих, что исключает его перекос.

Жесткая фиксация стола осуществляется с помощью рукояток.

НИЖНИЙ (ФУГОВАЛЬНЫЙ) НОЖЕВОЙ ВАЛ

Привод нижнего ножевого вала осуществляется от отдельного двигателя.

Настройка глубины съема осуществляется с помощью винта на передней части стола.

Отображение размера по миллиметровой шкале.

ВЕРХНИЙ (РЕЙСМУСОВЫЙ) НОЖЕВОЙ ВАЛ

Привод рейсмусового вала, верхних и нижних подающих вальцов осуществляется от мощного двигателя посредством клиноременной передачи и цепей.

ПОДЪЕМ / ОПУСКАНИЕ СТОЛА

Подъем / опускание стола вручную с помощью маховика, расположенного на боковой части станка.

ВЕРХНЯЯ И БОКОВАЯ КРЫШКА

Откидная система верхней крышки обеспечивает легкий доступ к ножевому валу для обслуживания и замены ножей.
Сбоку легкий доступ к приводам вальцов подачи и цепям для обслуживания.

ПРИНИМАЮЩИЕ ВАЛЬЦЫ

На выходе заготовку принимают гладкие приводные стальные валы.

ПРЕСС-МАСЛЕНКИ

На верхней части станка расположены пресс масленки для смазки цепей привода подающих вальцов.

ЭКСГАУСТЕРНЫЕ ВОРОНКИ

Выброс стружки осуществляется через эксгаустерные воронки.

Фото сверху – аспирационный патрубок от верхнего (рейсмусового) ножевого вала.
