Сверлильно-присадочный станок с ЧПУ автоматический WoodTec HBM 611L

Назначение и область применения WoodTec HBM 611L

WoodTec HBM 611L — двусторонний сверлильно-присадочный центр с ЧПУ. Предназначен для высокоскоростного глухого и сквозного сверления плоскостей и торцов мебельных деталей с двух сторон, а также фрезерования паза, выборки и снятия четверти одновременно сверху и снизу.

Станок применяется на производствах корпусной мебели, где нужна присадка по сотням карт без переналадки. Две сверлильные группы позволяют обрабатывать деталь с двух сторон за один проход — не нужно переворачивать заготовку и делать второй установ. Это сокращает время обработки примерно в два раза по сравнению с односторонними моделями.

Ключевое преимущество — работа в поточном режиме. Оператор выбирает программу, устанавливает заготовку и запускает цикл. Станок сам обрабатывает шесть поверхностей с двух сторон и выгружает деталь. Перенастройка на новую карту присадки не требуется — достаточно считать штрих-код сканером.

Станок интегрируется с отечественным ПО: БАЗИС, К3, bCAD. Технолог готовит карты присадки в привычной программе, а станок читает их без конвертации.

Схема обработки и сборки

Схема обработки

Станок обрабатывает заготовку с шести сторон за один установ. Верхняя и нижняя сверлильные группы работают синхронно. Ниже — схемы обработки и сборки готового изделия.

Схема сборки

Отличительные особенности WoodTec HBM 611L

Две сверлильно-присадочные группы. Верхняя и нижняя. Обрабатывают деталь с двух сторон за один проход. Не нужно переворачивать заготовку — экономия времени примерно в два раза.

Два фрезерных шпинделя по 3,5 кВт. Верхний и нижний. Фрезерование паза, выборки и снятие четверти с двух сторон одновременно.

Обработка с шести сторон за один установ. Верхняя группа обрабатывает пласть и торец сверху, нижняя — снизу. Деталь не переворачивается.

Мощный вертикальный прижим. Работает синхронно с обеими сверлильными группами. Заготовка не смещается при двусторонней обработке.

Дополнительная прижимная рампа. Вместе с цанговыми зажимами исключает смещение при сверлении и фрезеровании с двух сторон.

Библиотека карт присадки. Хранит сотни программ — выбор занимает секунды.

Работа с отечественным ПО. Поддержка БАЗИС, К3, bCAD без конвертеров.

Автоматический режим. Заготовка проходит обработку внутри станка, выгрузка — в проходном режиме или к оператору.

Конструктивные особенности

	Цельносварная станина Станина выполнена из толстостенных прямоугольных труб. После сварки проходит отжиг для снятия внутренних напряжений. Посадочные площадки фрезеруются на портальном станке с ЧПУ за один установ. Это даёт повышенную жёсткость и виброустойчивость на весь срок службы. Для двусторонней обработки это критично — обе сверлильные группы работают синхронно, и станина должна гасить вибрации от двух узлов одновременно.
	Пневматический захват заготовки Запатентованная система захватов работает в трёх режимах: ниже уровня стола при подаче заготовки, выше уровня стола при перемещении по оси X, на уровне стола при присадке отверстий. Такая конструкция позволяет работать с деликатными материалами без риска повреждения поверхности. При двусторонней обработке захваты удерживают заготовку, пока обе группы работают сверху и снизу.
	Линейные направляющие Roust World Направляющие повышенной жёсткости обеспечивают точность перемещения по осям X, Y, Z. При двусторонней обработке точность синхронизации верхней и нижней групп зависит от направляющих. Точность сохраняется на весь срок службы без потери параметров.
	Шарико-винтовая передача ШВП увеличенного сечения сохраняет точность при высокоскоростной обработке сложных изделий. Для 611L это важно — две группы работают одновременно, и люфт в передаче недопустим.
	Серводвигатели Leadshine Установлены на каждом узле перемещения по осям X, Y, Z. Обеспечивают высокоточное позиционирование при скорости до 50–130 м/мин. Зарекомендовали себя стабильной работой в тяжёлых производственных условиях. При двусторонней обработке серводвигатели синхронизируют работу верхней и нижней групп.
	Планетарный редуктор SHIMPO Обеспечивает высокую удельную мощность при высокой нагрузке и минимальных габаритах привода. Увеличивает скорость работы и снижает время на техобслуживание.
	Металлический стол с гальваническим покрытием Обеспечивает точность на протяжении всего срока службы. Не изнашивается в отличие от пластиковых и полимерных покрытий. При двусторонней обработке стол должен выдерживать нагрузку от двух групп одновременно.
	Две сверлильные группы — верхняя и нижняя  Главное отличие 611L от односторонних моделей. Конфигурация каждой сверлильной головы: 12 вертикальных шпинделей, 8 горизонтальных шпинделей (2+2 по X и 2+2 по Y), фрезерный узел. Верхняя группа обрабатывает деталь сверху, нижняя — снизу. Обе работают синхронно. Присадочные шпиндели приводятся во вращение электродвигателем, выводятся в рабочее положение пневмоцилиндрами, подаются на заданную глубину серводвигателем. Сверлильные группы оснащены дополнительными прижимами для стабильной и точной присадки с двух сторон.
	Подающий и принимающий столы с воздушной подушкой Столы на подаче и приёмке заготовок оснащены воздушной подушкой. Это исключает сколы и царапины при перемещении деталей.

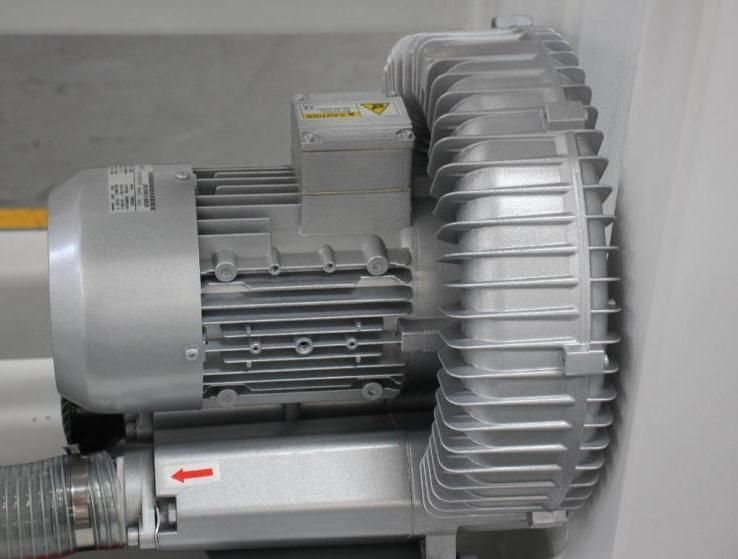

	Вихревой насос В базовую комплектацию входит вихревой насос 2,2 кВт производительностью 270 кубометров в час. Обеспечивает работу воздушной подушки при максимальных размерах заготовок.

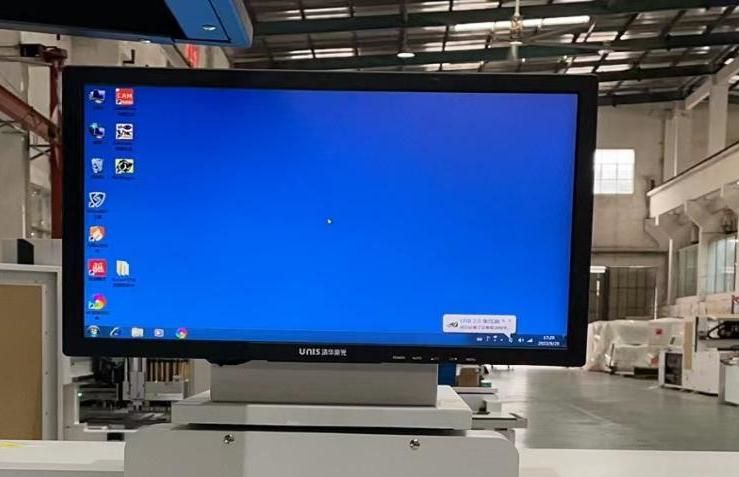

	Система управления CAD/CAM Пульт управления CAD/CAM с возможностью считывания штрих-кодов. Многозадачная операционная система Windows. Интеграция с БАЗИС, К3, bCAD.

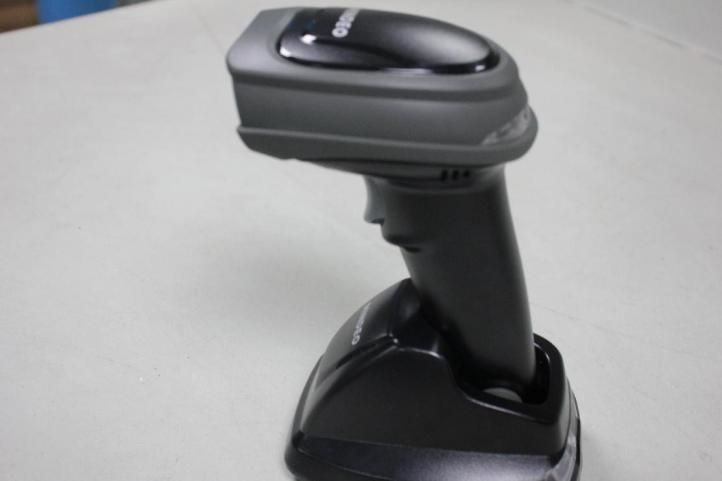

	Сканер штрих-кодов Сканер считывает штрих-коды для быстрого перехода на разные карты присадки. Экономит до 20 процентов рабочего времени и снижает влияние человеческого фактора — меньше брака.

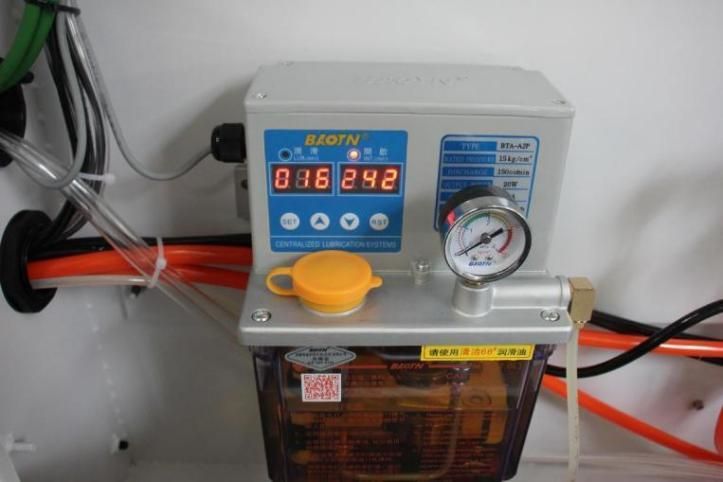

	Система автоматической смазки Снижает время на обслуживание и риск повреждения направляющих из-за недостатка или избытка смазки. Для 611L с двумя группами это особенно важно — точек смазки больше.

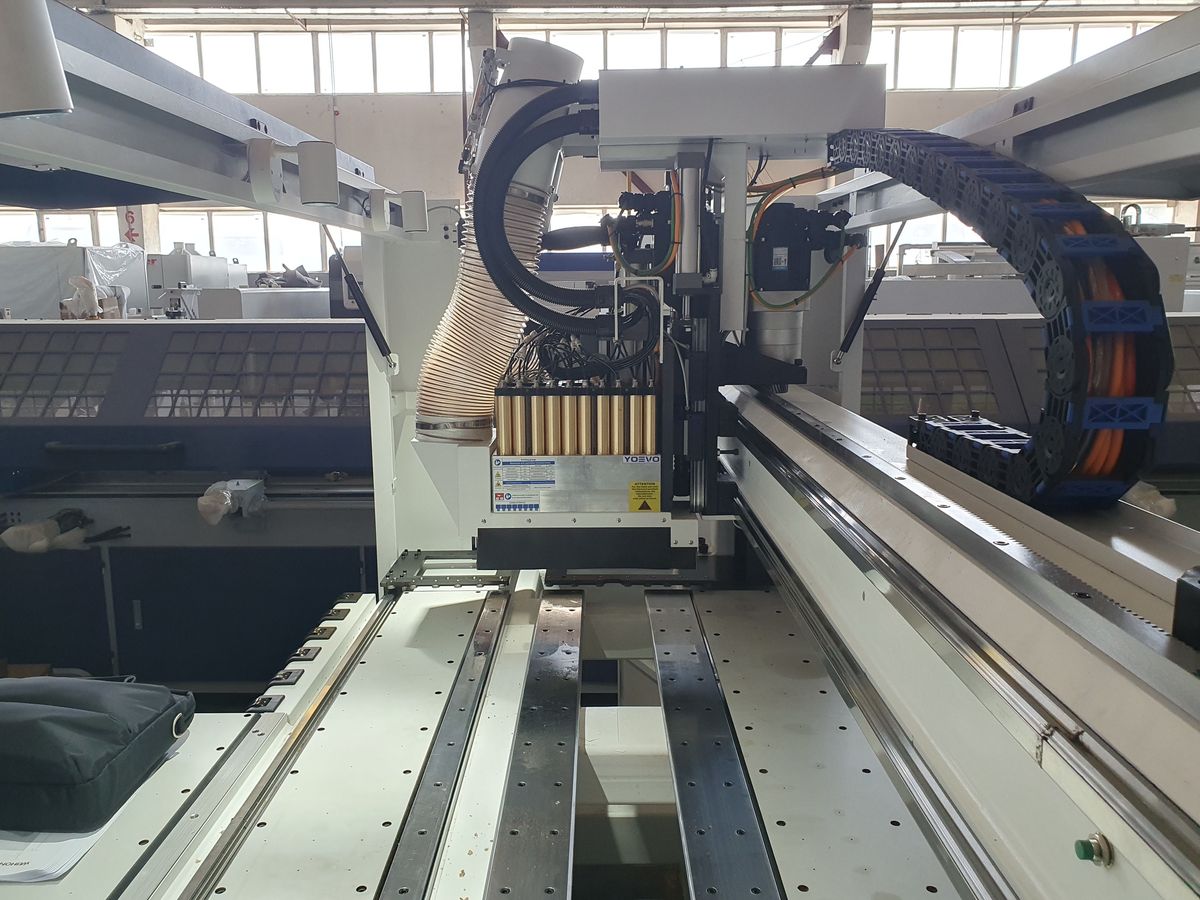

	Защитные кабель-каналы и гофры Силовые кабели помещены в защитные гибкие кабель-каналы. Масляные и пневмоканалы — в защитные гофры. Это исключает перегибы, скручивания и повреждения при работе на высокой скорости. При двух группах кабелей больше, чем у односторонних моделей.

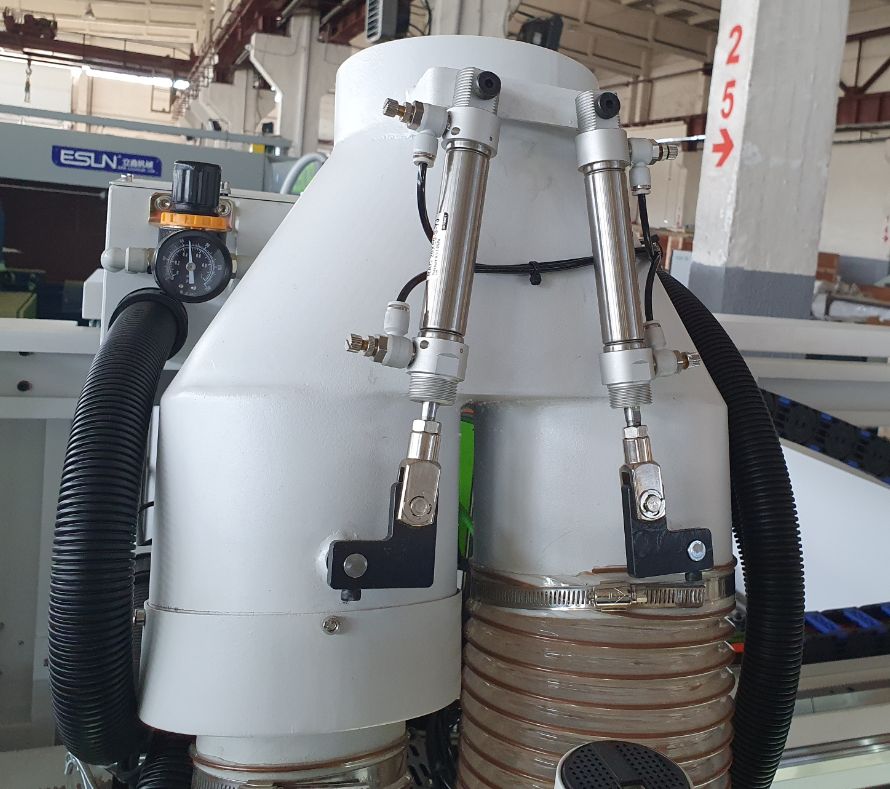

	Система шиберных задвижек Фрезерные и сверлильные головы оснащены аспирационными кожухами с шиберными задвижками. Это эффективнее удаляет стружку из зоны обработки. У 611L четыре узла — две сверлильные группы и два фрезерных шпинделя — каждый со своим кожухом.
	Встроенный ресивер Ресивер компенсирует просадки подачи сжатого воздуха. Обеспечивает стабильное сверление без недосверливания по глубине и без остановки цикла. Для двусторонней обработки стабильное давление критично — работают две группы одновременно.

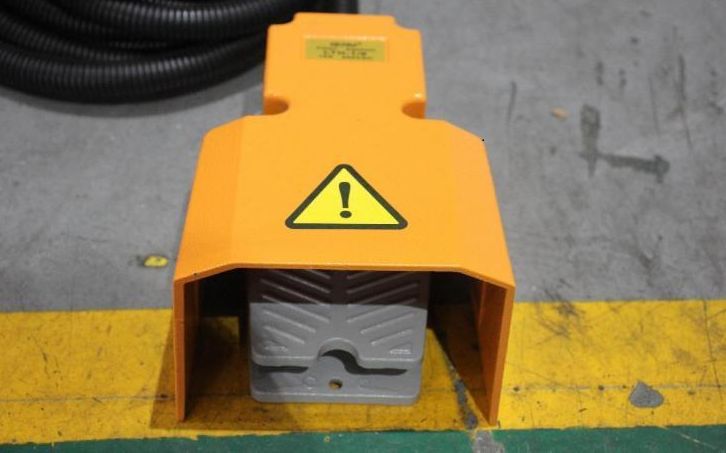

	Управление с педали Старт цикла возможен с кнопки на панели или с педали. Педаль освобождает обе руки оператора для удобной подачи заготовки.

Безопасность и стандарты

Аспирационные кожухи с шиберными задвижками на двух фрезерных и двух сверлильных головах.

Защитные кабель-каналы и гофры для силовых, масляных и пневмоканалов.

Пневматические захваты с тремя режимами работы — исключают повреждение заготовки при двусторонней обработке.

Управление циклом с педали или кнопки — оператор контролирует подачу.

Станок соответствует требованиям безопасности для деревообрабатывающего оборудования.

Комплектация и гарантия

В базовую комплектацию входит: вихревой насос 2,2 кВт, 270 кубометров в час; сканер штрих-кодов; система автоматической смазки; встроенный ресивер; педаль управления циклом; пульт CAD/CAM с Windows; две сверлильно-присадочные группы; два фрезерных шпинделя по 3,5 кВт.

Гарантия — 12 месяцев. Сервисная поддержка и поставка запчастей — через сервисный центр ПАН.

Доставка — по всей Беларуси. Лизинг и рассрочка — по запросу.
