Что такое электроэрозионная обработка? Принципы работы и сферы применения станков

В современной металлообработке существуют технологии, способные создавать сложные детали из сверхпрочных материалов там, где традиционные методы бессильны.

Одна из таких технологий — электроэрозионная обработка (ЭРО). Если вы инженер, технолог или предприниматель, ищущий возможности для расширения производства, эта статья даст вам четкое понимание: что такое ЭРО, как она работает и где применяется.

Суть технологии: история и физический принцип

Электроэрозионная обработка — это процесс изменения формы, размера и шероховатости поверхности металлической заготовки под воздействием электрических разрядов.

Как это работает? Простыми словами, представьте мини-молнию, которая целенаправленно ударяет в металл и испаряет микроскопические частицы материала. Именно этот принцип лежит в основе всех электроэрозионных станков.

1. Создание разряда: Заготовка и электрод (инструмент) подключаются к генератору. Между ними на маленьком расстоянии создается электрическое напряжение.

2. Ионизация канала: Когда расстояние между электродом и заготовкой становится критически малым, диэлектрическая среда (чаще всего жидкий диэлектрик) пробивается, образуя искровой разряд.

3. Микро-взрыв: Разряд generates огромное количество тепла (до 20 000 °C), которое мгновенно расплавляет и испаряет микрочастицу металла.

4. Повторение: Процесс повторяется десятки тысяч раз в секунду. С помощью системы ЧПУ эти разряды точно позиционируются, что позволяет вырезать или выжигать нужную форму.

Какие бывают виды электроэрозионных станков?

Существует два основных типа оборудования, различающихся по технологии и решаемым задачам.

• Прошивные (копировально-прошивные) станки:

  • Принцип: Электрод (из меди, графита или вольфрама), имеющий форму зеркального отпечатка будущего углубления, погружается в заготовку.

  • Что производят: Отверстия сложной формы, полости, штампы, пресс-формы.

  • Ключевая особенность: Возможность получать глубокие и сложные полости.

• Проволочные (вырезные) станки:

  • Принцип: В качестве электрода используется тонкая металлическая проволока, которая, перемещаясь по контуру, вырезает деталь из заготовки.

  • Что производят: Шаблоны, матрицы, пуансоны, детали сложной конфигурации.

  • Ключевая особенность: Высокая точность и возможность обработки особо твердых материалов.

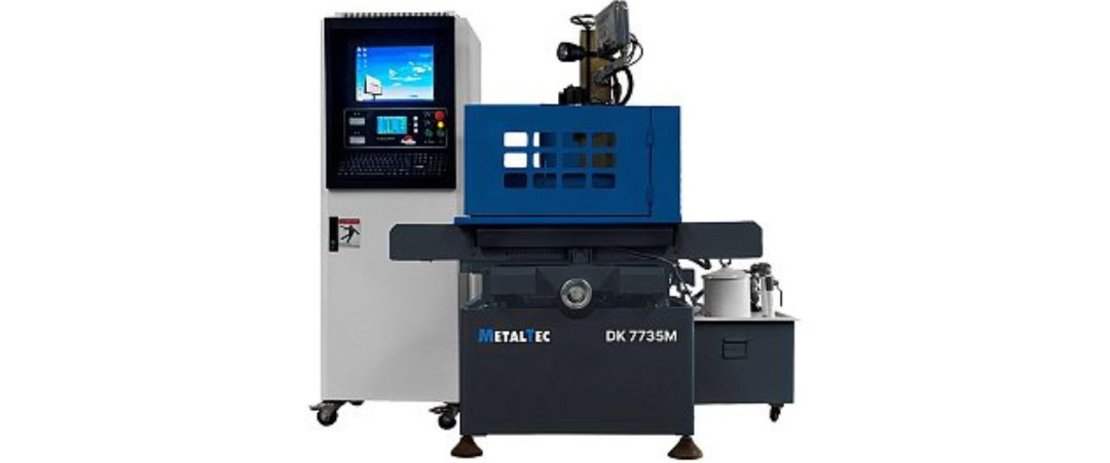

Важно: Современные станки, такие как электроэрозионные станки бренда Metaltec, часто сочетают передовые функции, например, возможность наклонной обработки для создания сложных геометрий.

Где и для чего применяется электроэрозия? Сферы использования

Благодаря своей способности работать с любыми токопроводящими материалами независимо от их твердости, ЭРО нашла применение в десятках отраслей.

• Инструментальное производство: Изготовление пресс-форм для литья пластмасс и металлов, штампов для вырубки и гибки.

• Авиационно-космическая и автомобильная промышленность: Производство лопаток турбин, компонентов двигателей, топливных форсунок.

• Медицина: Изготовление хирургического инструмента, компонентов для медицинских имплантатов.

• Производство бытовой техники и электроники: Создание прецизионных деталей, форм для литья пластиковых корпусов.

Ключевые преимущества технологии ЭРО

• Обработка любых токопроводящих материалов: Не важно, насколько твердый материал — закаленная сталь, титан, карбид вольфрама — для электроэрозии это не проблема.

• Высокая точность: Позволяет добиваться точности в несколько микрон и создавать сложнейшие геометрии.

• Отсутствие механического усилия: Можно обрабатывать хрупкие и тонкие заготовки без риска деформации.

• Превосходное качество поверхности: Современные станки позволяют получать минимальную шероховатость.

Электроэрозионная обработка — это мощная и универсальная технология для сложных и высокоточных производств. Она идеально подходит для задач, где традиционные методы оказываются слишком грубыми или невозможными.

Если после прочтения этой статьи у вас возник вопрос: «Подойдет ли эта технология для моего производства?» — ответ  положительный. А современное и доступное оборудование, такое как электроэрозионные станки Metaltec, делает внедрение ЭРО выгодным инвестицией даже для небольших цехов.

Готовы узнать, какая модель подойдет именно вам? Изучите наш каталог электроэрозионных станков или получите бесплатную консультацию нашего специалиста.
