Фрезеровка vs гравировка: в чем разница и как выбрать режим работы?

Фрезеровка и гравировка – два ключевых метода обработки материалов на станках с ЧПУ. Они применяются в мебельном производстве, рекламе, ювелирном деле и других отраслях, но имеют принципиальные отличия.

1. Фрезеровка и гравировка: основные отличия

Параметр Фрезеровка Гравировка
Глубина От 0,1 мм до сквозных отверстий От 0,01 мм до 1 мм (обычно до 0,5 мм)
Инструмент Фрезы (торцевые, концевые, V-образные) Граверы (конические, шаровые, алмазные)
Скорость Высокая (до 20 000 мм/мин) Низкая (500–3000 мм/мин)
Точность ±0,1–0,2 мм ±0,01–0,05 мм
Применение Резка, выборка пазов, 3D-обработка Надписи, узоры, тонкая детализация

Пример:

  • Фрезеровка – вырезка мебельного фасада из МДФ на станке WoodTec H 1325.

  • Гравировка – нанесение логотипа на алюминиевую табличку с помощью WoodTec LaserStream.

2. Как выбрать режим работы для разных материалов?

Дерево (фанера, МДФ, массив)

  • Фрезеровка:

    • Фреза: 2-заходная компрессионная, Ø6 мм.

    • Обороты: 18 000–22 000 об/мин.

    • Подача: 2500–3500 мм/мин.

    • Глубина за проход: до 5 мм (чтобы избежать обугливания) 310.

  • Гравировка:

    • Гравер: конический, Ø3 мм, угол 60°.

    • Обороты: 15 000–24 000 об/мин.

    • Подача: 1000–2000 мм/мин.

    • Шаг: 50% от диаметра гравера 5.

Металл (алюминий, латунь, сталь)

  • Фрезеровка:

    • Фреза: 1-заходная, Ø3–6 мм (для алюминия).

    • Обороты: 12 000–18 000 об/мин.

    • Подача: 800–1500 мм/мин.

    • СОЖ: обязательно (вода или WD-40) 9.

  • Гравировка:

    • Гравер: алмазный, Ø0,5–1 мм.

    • Обороты: 24 000 об/мин.

    • Подача: 500–1200 мм/мин.

    • Глубина: 0,1–0,3 мм 13.

Пластик (акрил, ПВХ, поликарбонат)

  • Фрезеровка:

    • Фреза: 1-заходная, Ø3–6 мм.

    • Обороты: 18 000–24 000 об/мин.

    • Подача: 3000–5000 мм/мин (встречное фрезерование).

    • СОЖ: желательно (для охлаждения) 10.

  • Гравировка:

    • Гравер: V-образный, угол 90°.

    • Обороты: 18 000–24 000 об/мин.

    • Подача: 500–1500 мм/мин.

    • Глубина: 0,2–0,5 мм 5.

3. Оптимальные настройки для станков WoodTec

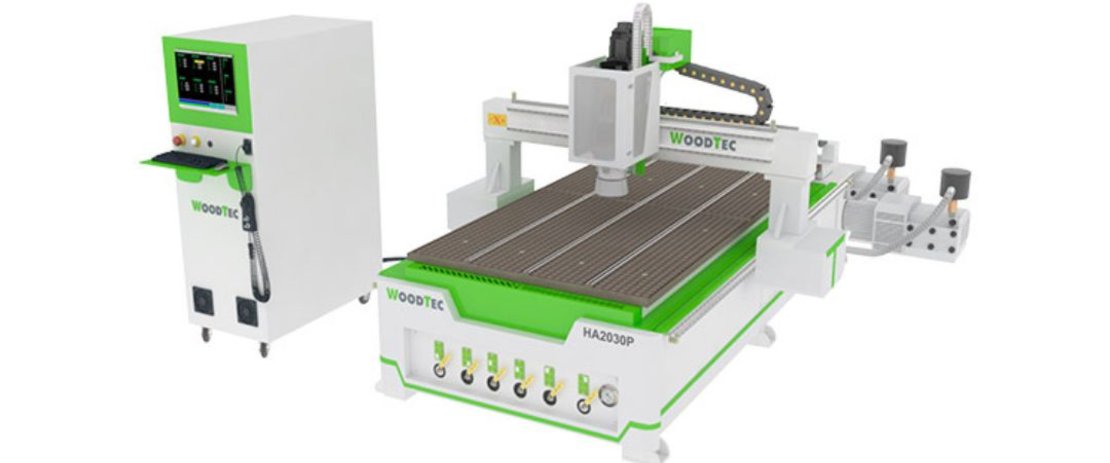

Для фрезерно-гравировального станка WoodTec H (например, модель из каталога PAN-STP) рекомендуем:

 Для фрезеровки:

  • Шпиндель: 6–9 кВт, 24 000 об/мин.

  • Точность позиционирования: ±0,05 мм.

  • Скорость холостого хода: до 30 м/мин.

 Для гравировки:

  • Лазерная трубка (опционально): RECI W2 (80–100 Вт).

  • Разрешение гравировки: до 1000 DPI.

  • Поддержка форматов: DXF, AI, EPS.

4. Когда выбирать фрезеровку, а когда гравировку?

  • Выбирайте фрезеровку, если нужно:

    • Вырезать детали из листового материала.

    • Делать глубокие пазы (например, для мебельных соединений).

    • Обрабатывать толстые заготовки (дерево от 10 мм, металл до 5 мм).

  • Выбирайте гравировку, если нужно:

    • Нанести тонкие надписи или логотипы.

    • Создать декоративные узоры (например, на сувенирах).

    • Работать с хрупкими материалами (стекло, тонкий пластик).

5. Итог: как не ошибиться с выбором?

  1. Определите задачу – резка или декорирование?

  2. Подберите инструмент – фрезы для грубой обработки, гравиры для тонкой.

  3. Настройте параметры – обороты, подача, глубина (см. таблицы выше).

  4. Проверьте на пробной детали – особенно для дорогих материалов.

Совет: Если сомневаетесь – обратитесь к специалистам "Пан Лимитед" для подбора оборудования и настроек под ваш проект!
