Выбираете токарный станок с ЧПУ по металлу и сравниваете характеристики? Обратите внимание не только на шпиндель и размеры, но на основу основ — станину. Именно этот узел на 80% определяет, сможет ли станок годами держать точность, обрабатывать нержавейку или титан без вибраций или станет источником брака. Разберем, почему тип станины токарного станка по металлу с ЧПУ — это ключевое технологическое решение, а не просто конструктивная особенность.
Что такое станина? «Фундамент» точности станка по металлу
В мире токарной обработки металла станина — это не просто опора. Это массивное, высокожесткое основание, отлитое из высокопрочного чугуна (реже — сварное стальное), которое выполняет критически важные функции:
Несущая конструкция: На ней крепятся все узлы — шпиндельная бабка, суппорт, приводы.
Гаситель вибраций: Чугун обладает превосходными демпфирующими свойствами, поглощая вибрации от резания, что жизненно важно для чистовой обработки металлов.
Гарант жесткости: Сопротивляется огромным усилиям резания, предотвращая отклонение инструмента и обеспечивая точность геометрии детали.
Основа для точности: От качества и геометрии станины зависят ключевые параметры: соосность, прямолинейность перемещений.
Проще говоря, можно установить самый современный ЧПУ и дорогой шпиндель на слабую станину — и весь их потенциал будет потерян из-за вибраций и недостаточной жесткости. Для обработки металла это недопустимо.

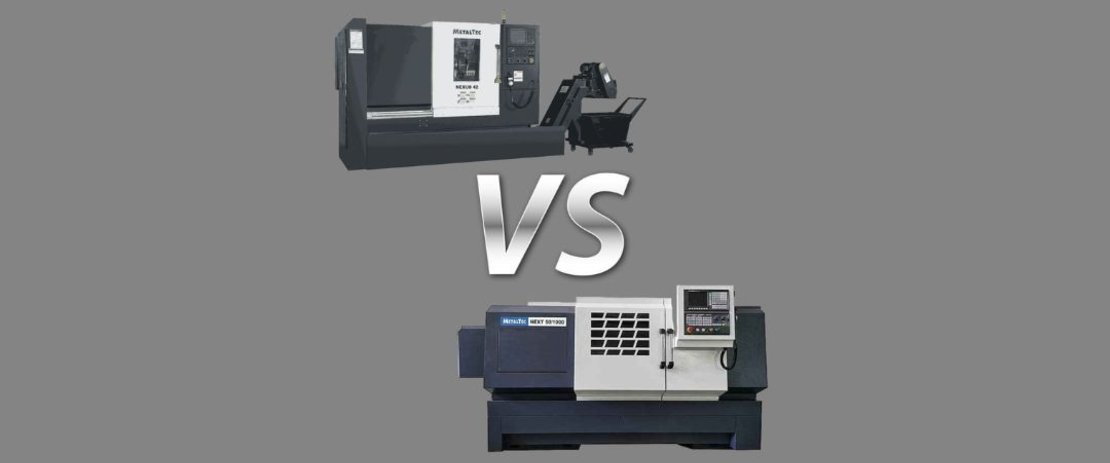

Главный выбор: Горизонтальная vs Наклонная станина. Сравниваем в металлообработке
Это фундаментальное решение, которое определяет, для каких именно металлообрабатывающих задач предназначен станок.
Горизонтальная станина: Классика жанра для тяжелого резания и валов
Ось шпинделя расположена параллельно полу. Это самый распространенный тип для универсальных и силовых задач.
Преимущества для обработки металла:
Максимальная жесткость и виброустойчивость: Конструкция идеально противостоит силам резания, что критично при работе с твердыми сплавами, нержавеющими сталями и большими припусками.
Эффективный отвод металлической стружки: Тяжелая стружка от стали и чугуна падает вниз под действием силы тяжести, легко удаляясь конвейером. Это предотвращает ее накопление и повреждение обрабатываемой детали.
Идеальна для длинномера: Обработка длинных валов и валов требует поддержки люнетом, что проще реализовать на горизонтальной компоновке.
Недостаток: Занимает больше места в цеху.
Практическое применение: Валы, пиноли, длинные втулки, шпиндели, обработка черных металлов с ударными нагрузками.
Наклонная станина: Современный стандарт для производительности и эргономики
Ось шпинделя расположена под углом (обычно 45° или 60°) к вертикали. Это современная и популярная конструкция.
Ключевые преимущества наклонной станины в металлообработке:
Эффективный отвод стружки: Наклонная плоскость обеспечивает естественное скатывание стружки прямо в конвейер или тележку, что критически важно для автоматизации и многостаночного обслуживания.
Улучшенная эргономика: Оператору удобнее наблюдать за процессом обработки и производить замеры, так как рабочая зона находится в оптимальной зоне видимости.
Повышенная жесткость: Трапециевидная или ромбовидная конструкция наклонной станины обеспечивает лучшую устойчивость к деформациям и крутящим моментам по сравнению с некоторыми горизонтальными моделями.
Компактность: Часто имеет более оптимальное соотношение габаритов и рабочей зоны.
Недостаток: Обычно более высокая стоимость изготовления по сравнению с простой горизонтальной конструкцией.
Практическое применение: Серийное и массовое производство, автоматические линии, обработка деталей, образующих сыпучую стружку, задачи, где важна эргономика работы оператора.
Как тип станины влияет на результат обработки металла?
Конструкция станины напрямую определяет ключевые производственные показатели:
Жесткость → Точность обработки и возможность снимать большие припуски за один проход. Это напрямую влияет на скорость производства.
Демпфирование вибраций → Качество поверхности. Отсутствие вибраций позволяет получать идеально чистую поверхность без следов дрожания, что критично для ответственных деталей.
Конструкция → Производительность. Удобство загрузки и выгрузки, эффективность отвода стружки сокращают вспомогательное время и повышают общую эффективность оборудования.
Основа вашей эффективности в металлообработке
Выбор станины токарного станка по металлу с ЧПУ — это не маркетинг, а строгое техническое решение, определяющее возможности вашего производства на годы вперед.
Горизонтальная — для максимальной универсальности, жесткости и работы с длинным мером и твердыми металлами.
Наклонная — для современного производства с акцентом на автоматизацию, точность эргономику и эффективный отвод стружки.
Правильный выбор, основанный на анализе вашей номенклатуры деталей, — это инвестиция в стабильное качество, высокую производительность и минимальный процент брака. Не стоит выбирать станок только по паспортным данных шпинделя — начните с основ. Наши менеджеры готовы помочь вам подобрать модель токарного станка с идеальной для ваших задач станиной.
